Paso 2: Cinta cabeza - conector

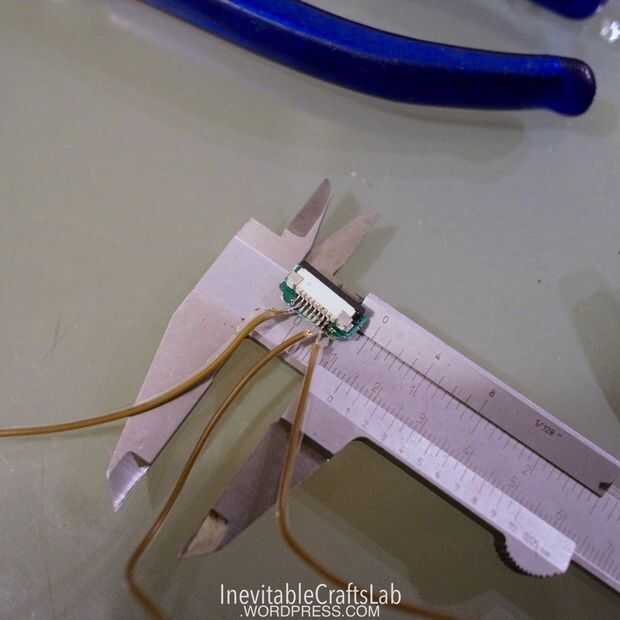

Como se puede ver en las fotos, hay 8 pernos en la cabeza y el conector.

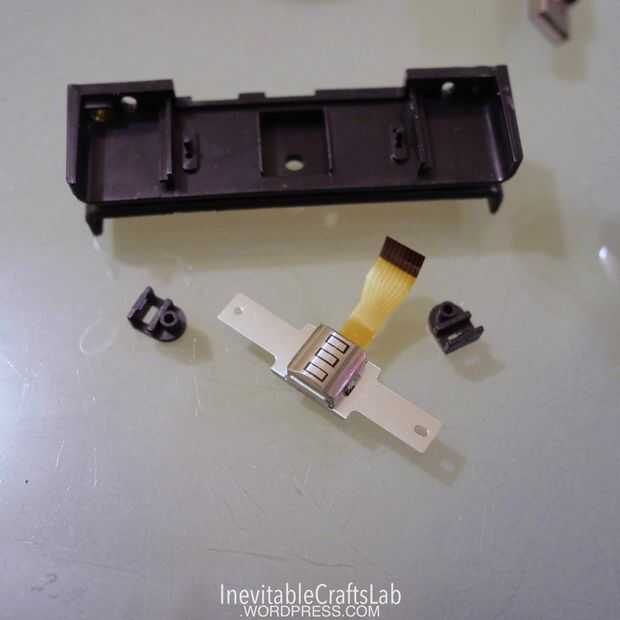

Las dos clavijas en la parte exterior son pines de tierra, se puede ver en la foto del tapehead cómo el suelo forma un lazo de uno de los pasadores exteriores a la otra.
Por lo es para el primer cable de la soldadura.

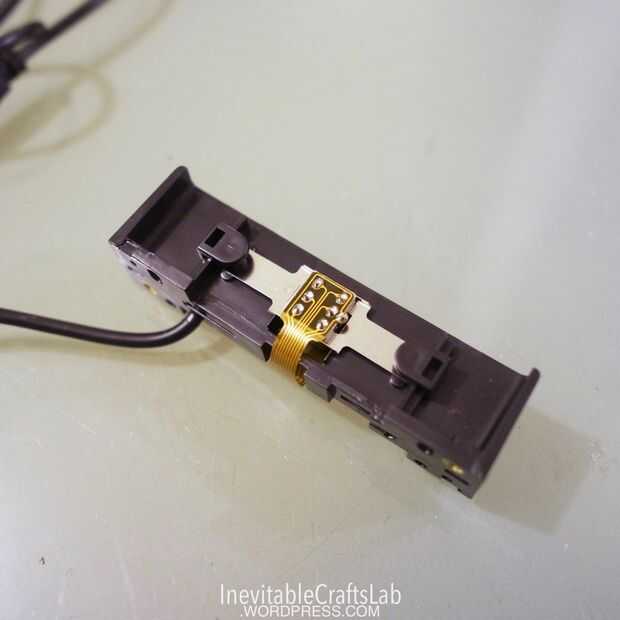

A continuación se puede ver, también en la parte posterior tapeheads, que existen tres pares de pines, conectados a tres cabezas de la cinta. Eso significa que podríamos escribir en tres líneas, que es ideal para lo que planeo para este en el futuro (puerta/CV secuenciador/sampler).
Opté por la cabeza lectora media de la prueba y había cableado demasiado.
Puede elegir alguno de ellos, incluso un par si tienes una grabadora de cassette estéreo.
