Imitación Cruz mesa (2 / 5 paso)

Paso 2: prototipo

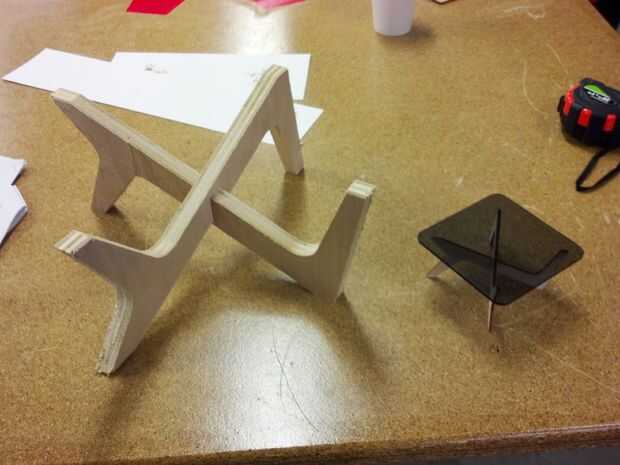

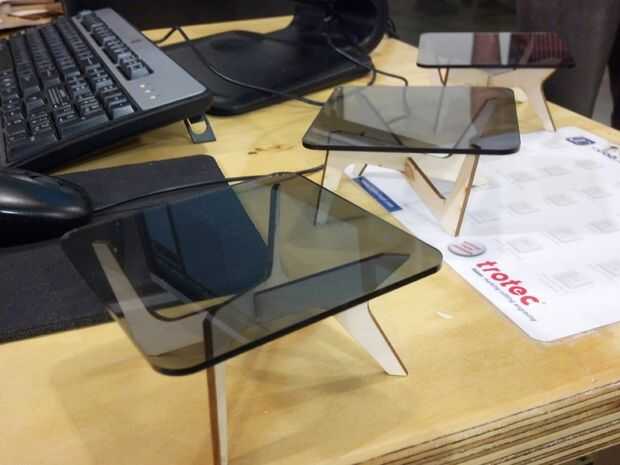

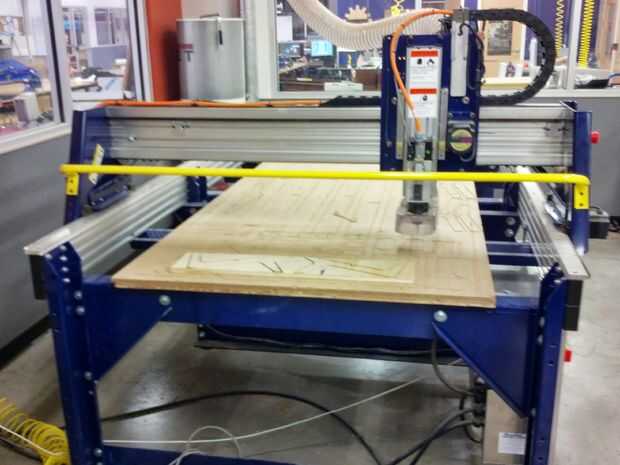

Para asegurarse de que las partes se vería bien y encajan correctamente, redimensionada mis dibujos para una versión de muy pequeña escala y tiene un amigo (que fue retirado en el cortador del laser) para láser corta las piezas para mí.  Entonces probé una versión ligeramente más grande de escala en el shopbot utilizando planchas de madera.

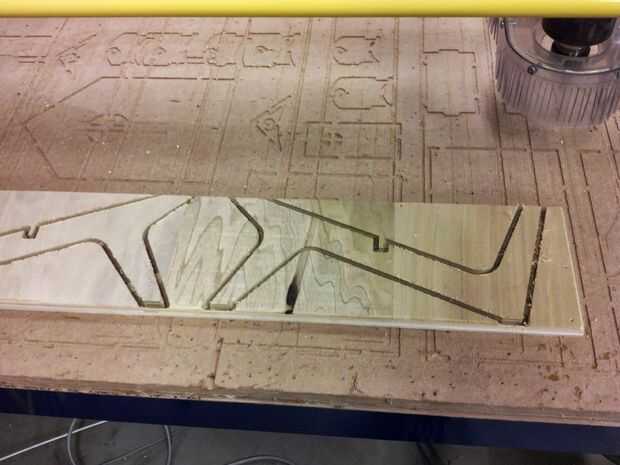

Es muy importante que usted medir con precisión el espesor de la madera que estará cortando, como las ranuras en el centro de las piezas de la pierna deben ser exactamente tan anchos como el espesor del material con el fin de encajar perfectamente.  También es importante incorporar los filetes de las ranuras.  Estos Asegúrese de que el router cortará todo el camino hasta la parte inferior de la ranura (esto es un problema con hacer cualquier tipo de ranura rectangular usando una herramienta de corte redondo).  Si no haces los filetes, las piezas no deslice juntos todo el camino y las cuatro patas de la mesa no se ras de la tierra.
