IMP-ERSONATOR: Electric Imp + Arduino + protector de la onda = reproductor de archivos de sonido remoto (2 / 7 paso)

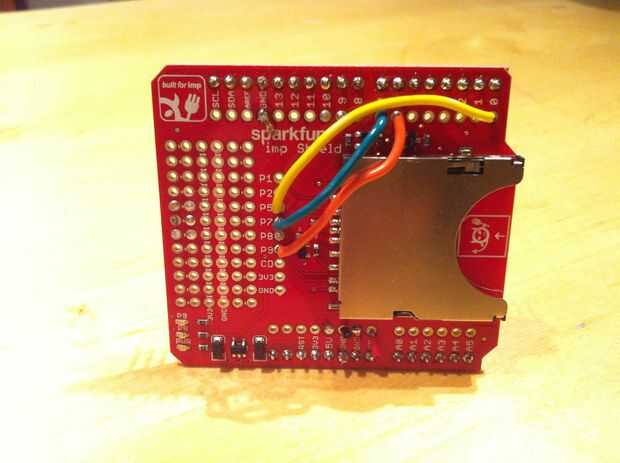

Paso 2: Agregar los cables puente para Imp escudo

Porque estamos utilizando un arduino Uno y el protector de la onda y escudo imp usan bastantes pernos quedan sólo 3 para la activación de archivos de sonido. Si usted decide usar un Arduino Mega podrá desencadenar una carga más mensajes.

Conectar las patillas siguientes:
Imp pin 5 a pin del Arduino 0
Pin 7 a pin 7 del Arduino de Imp
Imp el pin 9 al pin Arduino 6

Si desea utilizar pernos diferentes eso es fino pero Compruebe que los pernos son utilizados por los escudos, algunos de ellos no se puede cambiar.
