ImpBoot: encender remotamente una computadora de escritorio (3 / 9 paso)

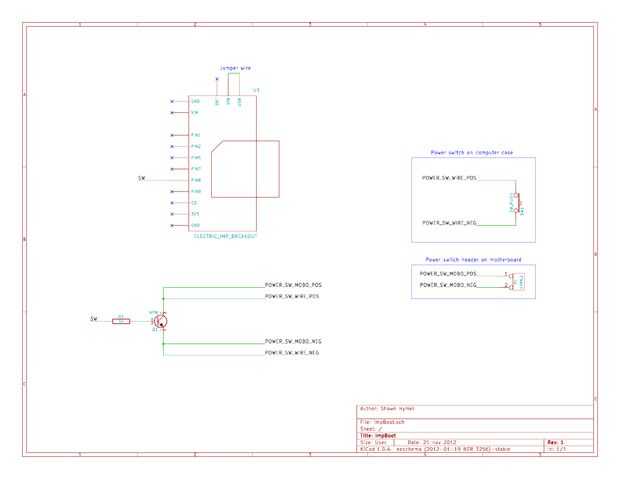

Paso 3: Conectar el Hardware

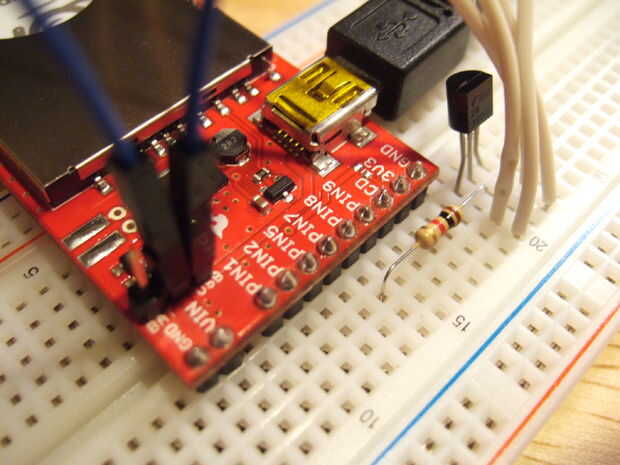

1. Coloque el eléctrico arranque de Imp en el protoboard
2. Deslice al diablillo eléctrico en el tablero de arranque (escuchará un clic cuando está correctamente asentado)
3. Conecte la resistencia de 1 k de PIN8 de breakout junta a una fila libre en el protoboard

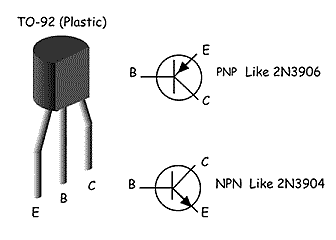

4. Coloque el transistor en la protoboard - línea de base con el otro extremo de la resistencia de 1 k
5. usando un cable de puente, conecta "USB" a los pines de alimentación "VIN"
6. eso de! El hardware es bastante simple, realmente.
