ImpBoot: encender remotamente una computadora de escritorio (6 / 9 paso)

Paso 6: Conecte el impBoot Hardware al ordenador

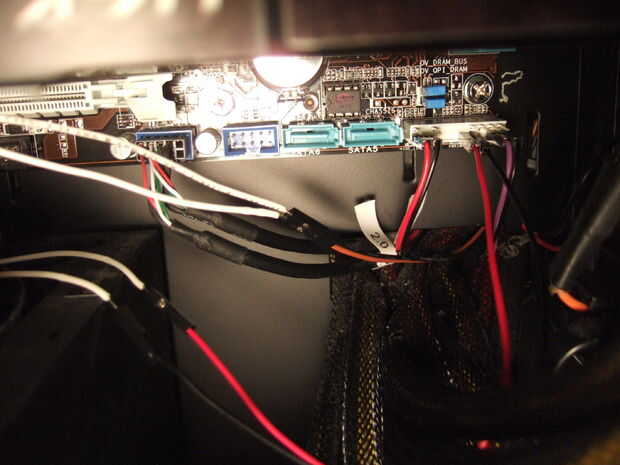

1. abrir la caja de la computadora y buscar el conector del interruptor de alimentación de la placa base (será marcado "POWER SW")
2. Desenchufe el conector. Recuerde que el pin es negativo (cable negro) y que el pin es positivo (no cable negro).
3. conectar la clavija del positivo de la rúbrica en el impBoot
a. Conecte un cable de puente/C al pin de cabecera POWER SW positivo en la placa base
b. Conecte uno de los cables de 4 pies para el puente de alambre
c. Enrute el cable a través de la caja del ordenador
d. Conecte el cable con el colector del transistor
4. Repita el paso 3 para conectar la cabecera negativo el POWER SW para el emisor en el transistor
5. Conecte el cable positivo del interruptor del caso a la impBoot (colector) usando uno de los cables de 4 pies
6. Conecte el cable negativo del interruptor del caso a la impBoot (emisor) con el cable pasado

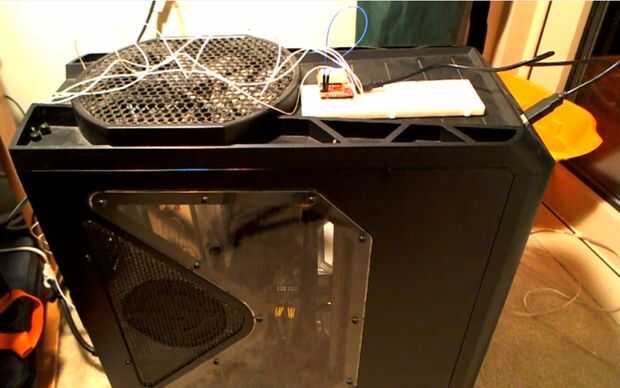

7. Coloque el impBoot en un lugar seguro (por ejemplo encima de la caja del ordenador)
8. Conecte el cable USB de la impBoot a un puerto USB que siempre funciona
