Implementar su propio Transistor lógica puertas (3 / 4 paso)

Paso 3: Construir el circuito real

Contamos con los siguientes materiales necesarios:

-Constante fuente de alimentación (9V salida)

-2pcs 2N3906 transistor PNP

-transistor NPN 2N3904 de 1pc

-resistencia de 2pcs de 5 K ohm

-resistencia de 2pcs de 20 K ohm

-resistencia de 120 ohmios de 2pcs

-resistencia de 220 ohm de 1pc

-LED (2V de tensión directa)

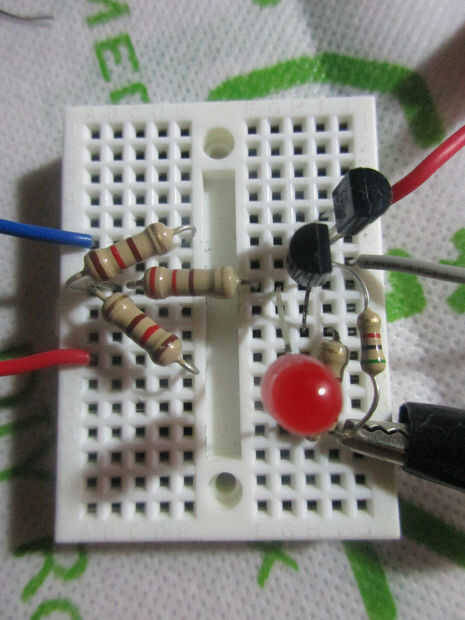

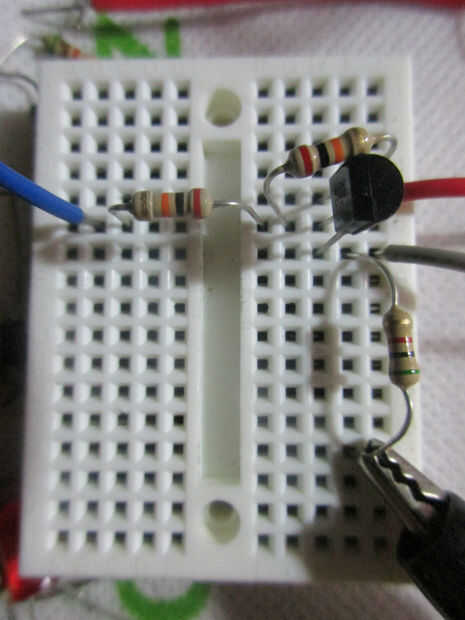

Construir el circuito como se muestra en los diagramas de circuito. Utilice los cables de puente si es necesario.
