Paso 1: Modelado en Sketchup

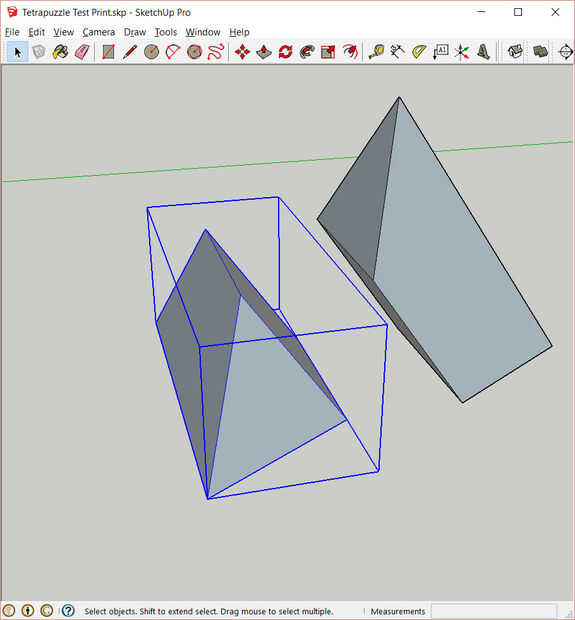

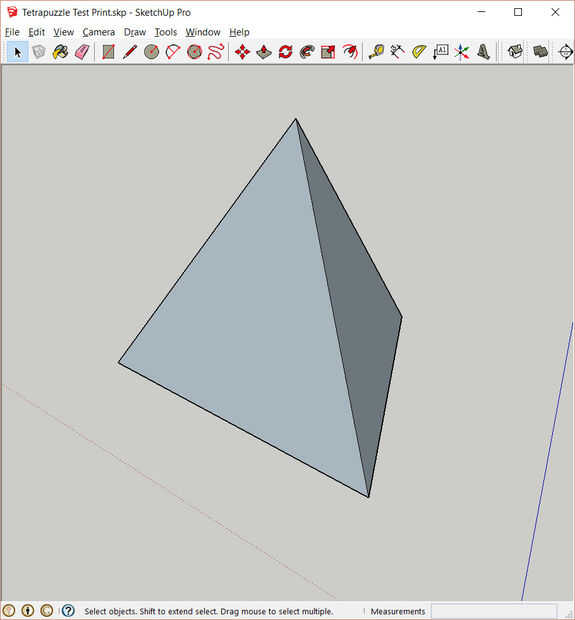

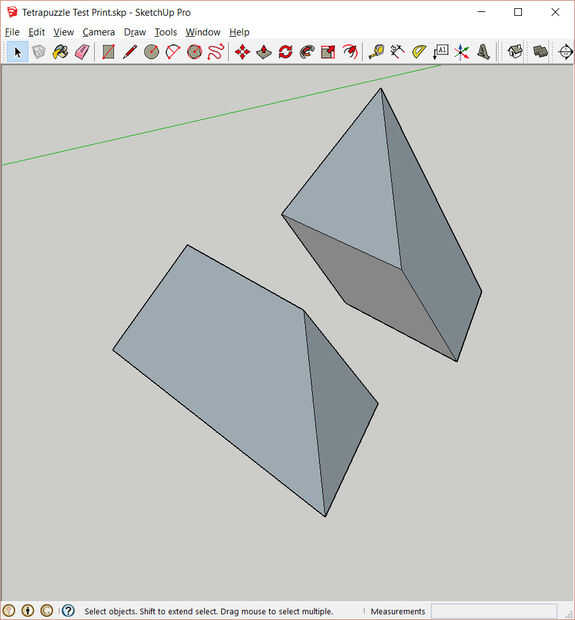

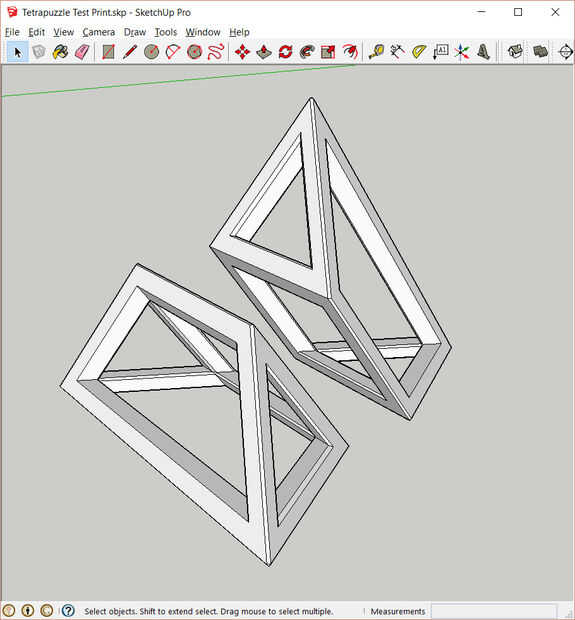

La geometría básica de esto es simple: modelo de un tetraedro regular y dividirla en dos, uniendo los puntos medios de los 4 bordes para formar un cuadrado que lo divide en dos.

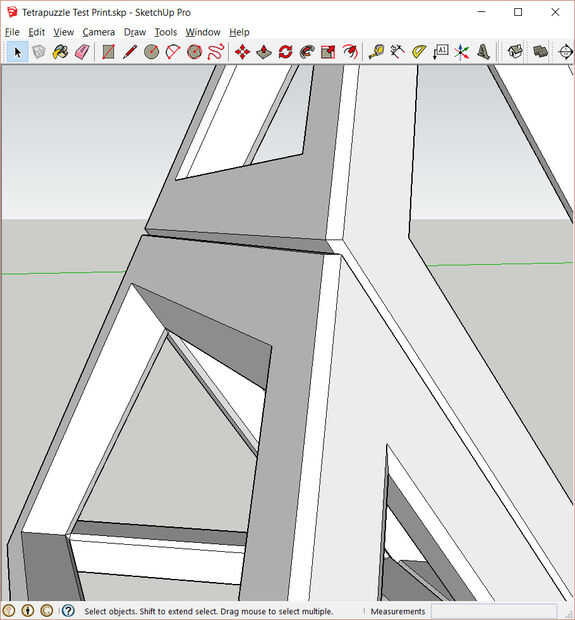

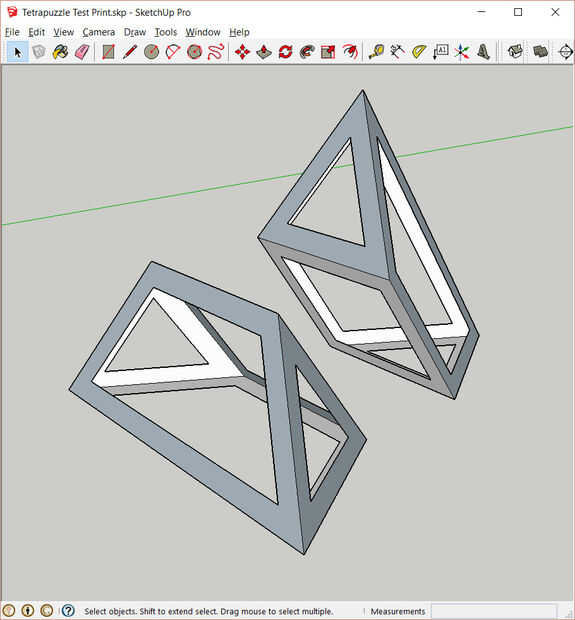

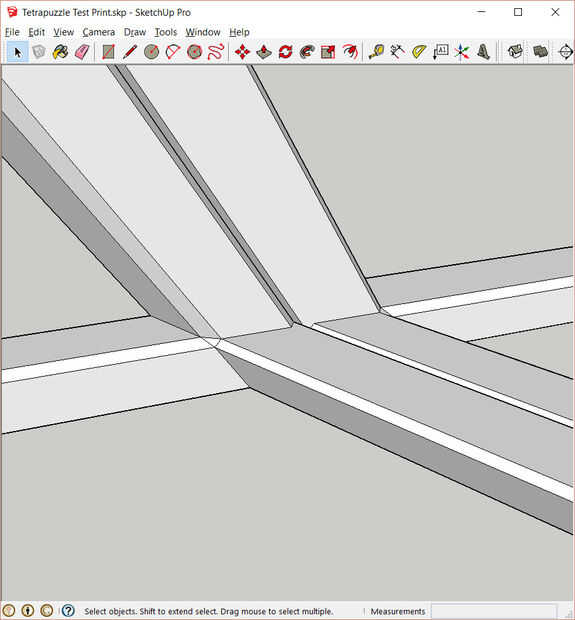

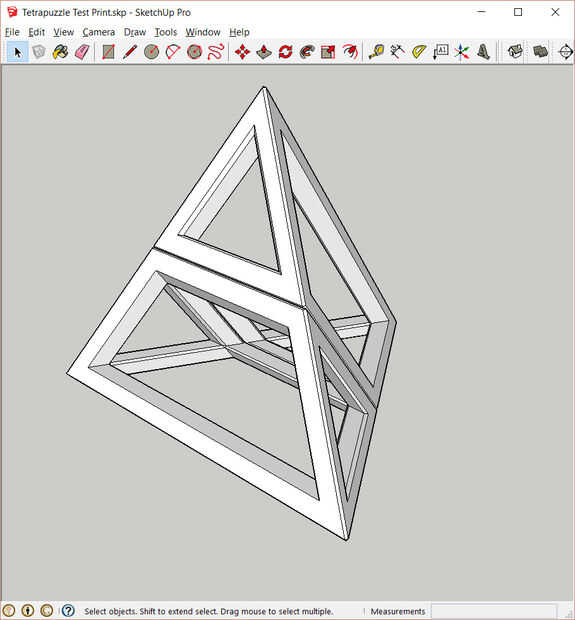

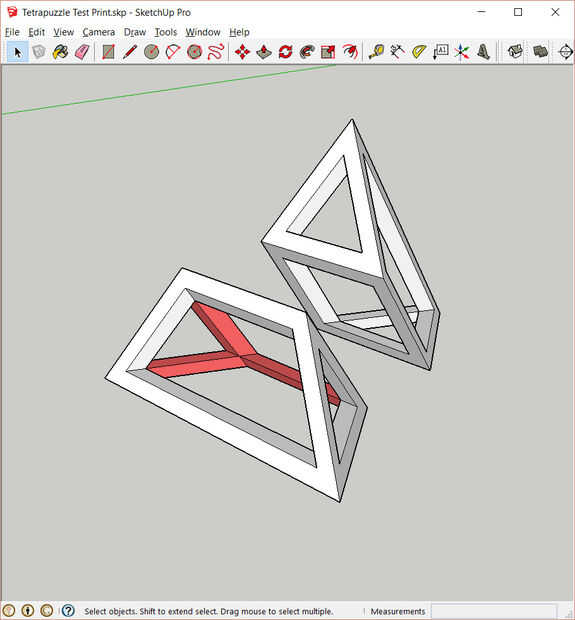

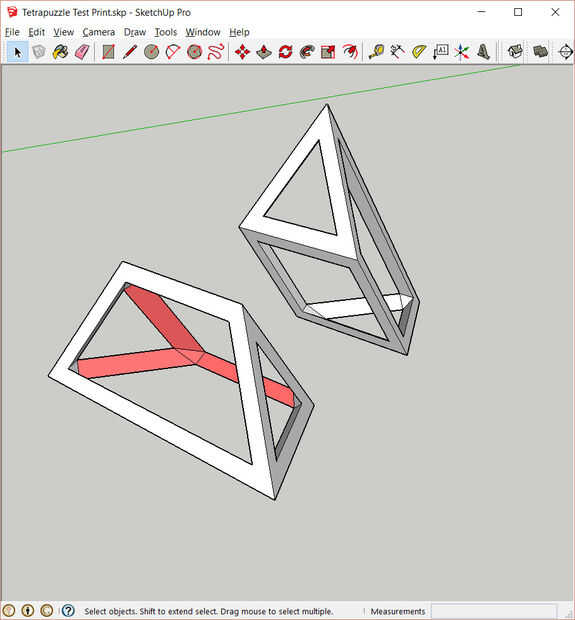

Desde allí lo manipulo tales que cada arista se convierte en un tubo extruido. Al principio modeló cada borde como un tubo triangular (resaltado en rojo), pero luego me pareció que un tubo cuadrado más imprimible. También, porque las caras satisfacen en ángulo agudo, tenía más achaflanar los bordes (los asaltos sobre) para impresión.
Shapeways.com sólo aceptó mi modelo para la impresión después de varios intentos, con todos los ajustes anteriores pase automático 'comprobaciones de impresión'.
Este modelo es 1 pulgada en el borde más largo, y los elementos son todos los tubos de anchura mínima 1.0 mm, que es el mínimo permitido para mayoría de los materiales en Shapeways usando sus costosas impresoras. Si está usando esto como un modelo de calibración para tu propio escritorio impresora FDM, necesitará escalarla hasta 2 x o más para producir un viable impresión.
