ImPower - el (Imp eléctrico accionado) tomacorriente conectado Internet (2 / 6 paso)

Paso 2: Construir el Hardware

Se trata de una acumulación de hardware increíblemente fácil...

Construirlo:

  1. Cortar dos tramos de cable que son cada uno de aproximadamente 4" de largo y tira cerca de 1/8" de cada extremo *

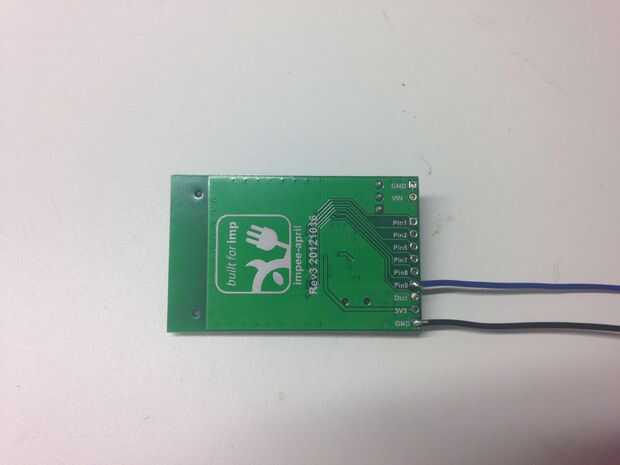

  2. La soldadura de uno de los cables con conector de Pin9 de la Junta de abril.
  3. Suelda el otro cable a tierra. de la Junta de abril
  4. Atornille el otro extremo del cable en la terminal 1 del PowerSwitch para Pin9.
  5. Atornille el otro extremo del cable GND en la terminal 2 de la PowerSwitch para.

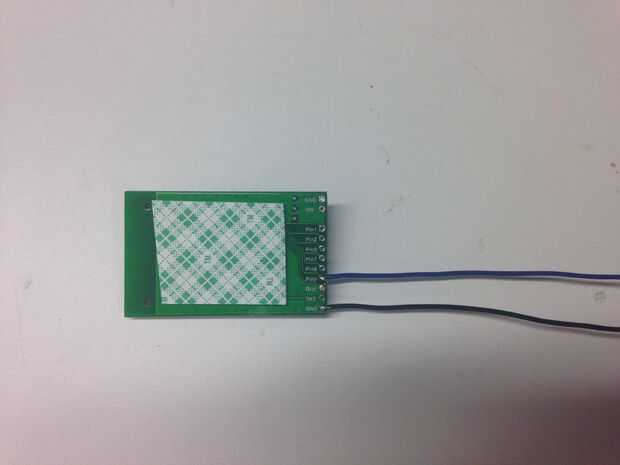

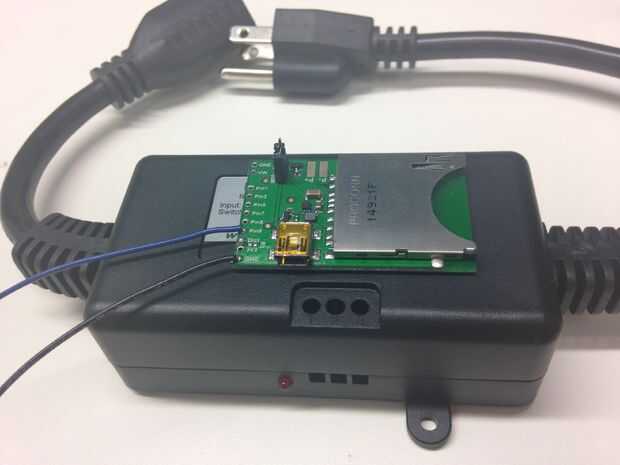

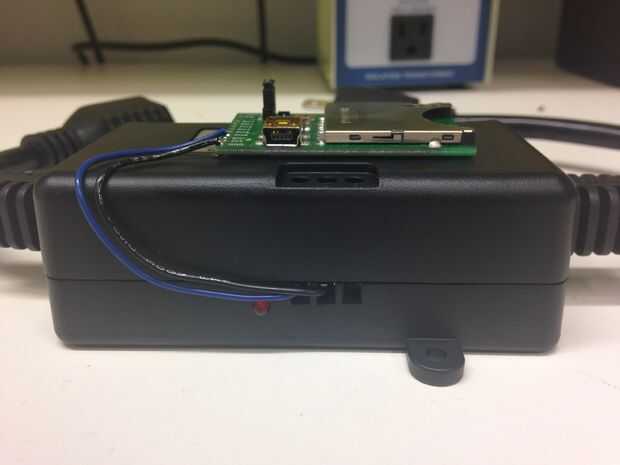

  6. Coloque un trozo de cinta de espuma en la parte inferior de la Junta de abril, luego pegarla a la parte superior de la PowerSwitch para.

* Usé un cable azul para datos (Pin9) y un cable negro de tierra (GND), pero puede usar cualquier cable de color te gusta!

Eso es todo - ahora se hacen la parte de hardware de esta generación! Puede conectar una lámpara de la cola de PowerSwitch para propósitos de prueba más adelante.
