Impresión 3D: 3D imprimir una tarjeta de circuitos sin soldadura (3 / 7 paso)

Paso 3: Diseñar un circuito impreso 3D

utilicé el programa 123D diseño--la versión beta, pero usted debe ser capaz de hacer con la versión más reciente.

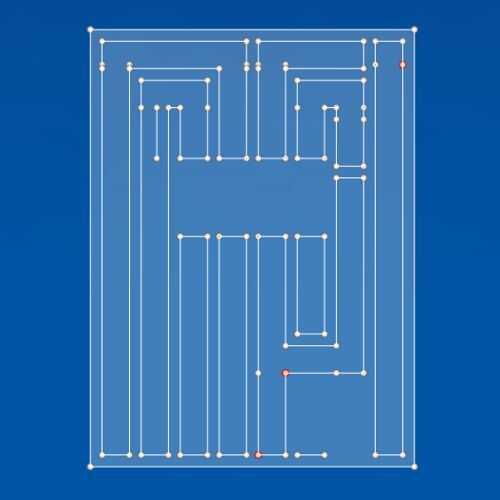

Paso 3 Pic-dibuje el diseño en 2d que hace que las paredes son. 03" amplia y los canales de seguimiento son. 07" amplia.

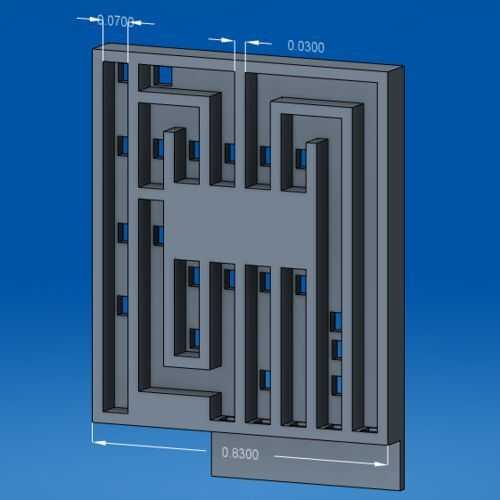

Ilustración2-sacar el dibujo. 06" grueso, que es la profundidad de los canales conductores del rastro que será más tarde lleno de material conductor.

Añadir un panel frontal que. 03" de espesor.

Corte los agujeros cuadrados para componentes. 07" Plaza. Hice mío demasiado pequeño y algunos de ellos tuvieron que ser limpiados con broca. Con este pequeños agujeros, un agujero cuadrado termina bastante redondo cuando imprime. Dibujo un agujero redondo aquí tenderá a cerrar cuando se imprima.
