Paso 9: Haga su retén.

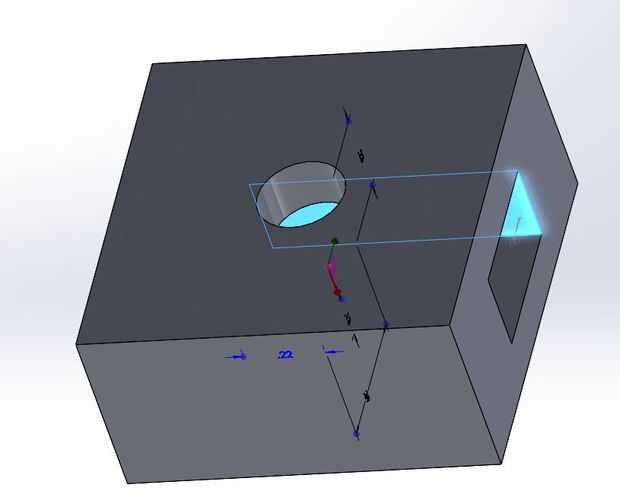

Seleccione una cara paralela al espesor de la tuerca como se muestra en la primera foto de este paso. Comenzar un esbozo en esta cara, orientar la vista normal a él y cambiar la visibilidad de la parte a "líneas ocultas" o su equivalente.
Sketch un retén de la misma forma que la tuerca del estilo de bolsillo, pero esta vez lo puso en la parte superior o inferior de la ranura. Si está utilizando una tuerca nylock como yo debe poner la muesca en la superficie que tenga contacto con la parte (no nylon) de la tuerca como que ubique el retén de la máxima anchura de la tuerca (la pieza de nylon de la tuerca no es tan ancho como la parte inferior y es difícil de medir porque es fileteado).

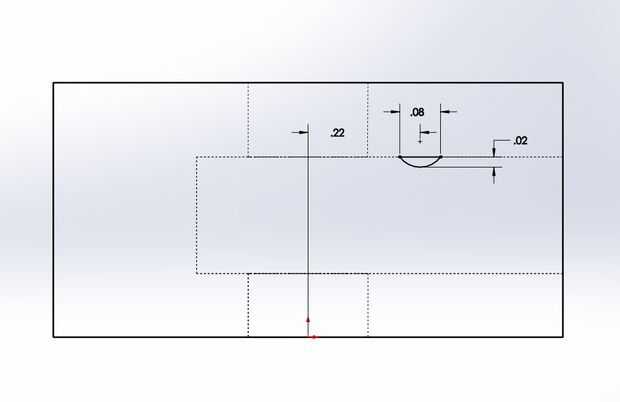

Hacer el centro del retén de la mitad del ancho de punto a punto de la tuerca al igual que el lado corto de la ranura de corte. Para mi M6 tuerca nylock es 0.4375/2 = 0.21875 en o 11.11/2 = 5.555 mm. Aplican las mismas reglas para el dimensionamiento del retén aquí como con la tuerca del estilo de bolsillo como se muestra en la segunda foto de este paso. Es decir:
Regla para dimensionar sus retenes:
Si el tornillo es 3/16 in (M5) o superior haga arco de su retén 0,02 en (.5 mm) de espesor. Hacer la anchura en 0,08 (2 mm). Recordar que el grueso de la muesca debe estar uniformemente divisible por su espesor de la capa de impresoras 3D para obtener los mejores resultados si el grueso de su detención se creará por capas.
Si el perno es menor de 3/16 pulg (M5) tomar el arco 0,01 in (0.25 mm) de espesor y 0,04 en (1 mm) de ancho.
Repetir punta: Con el fin de dimensionar su arco como se muestra en lugar de Soldiworks una dimensión entre el arco y la línea como se muestra. Haga clic en la marca. Ahora seleccione la dimensión del arco en la ventana de dibujo y mirar en el gestor de la propiedad de columna de la izquierda. Haga clic en la pestaña de "Líderes" y seleccione el botón "Min" bajo condiciones de arco como se muestra en la tercera foto de este paso.
Saca tu bosquejo hasta la pared opuesta de la ranura como se muestra en la cuarta foto en este paso. El modelo está hecho! Guardar el archivo de modelo, luego guardar como un STL al igual que en el paso 5 de este Instructable.
