Paso 7: Estilo de ranura capturó las tuercas.

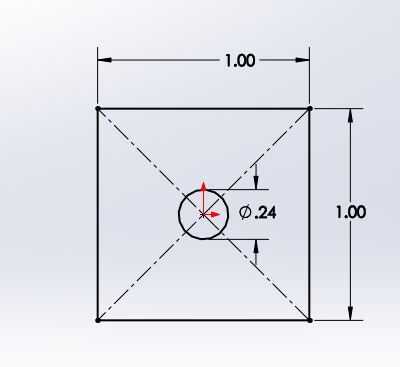

Así que hay una tuerca en un duro llegar a punto. Esto requiere una ranura. En mi ejemplo yo otra vez comenzar con un cuadrado simple y crear un agujero para mi perno que es 0,001 (0,0254 mm) mayor que el diámetro del perno.
Para la tuerca prisionera del estilo del bolsillo que nos aseguramos había por lo menos 1/8 (0,125 in o 3,175 mm) de material por debajo de la tuerca. La tuerca de la ranura puede trabajar en tensión o compresión por lo que necesitamos 1/8 (0,125 in o 3,175 mm) de material en la parte superior e inferior de la tuerca.

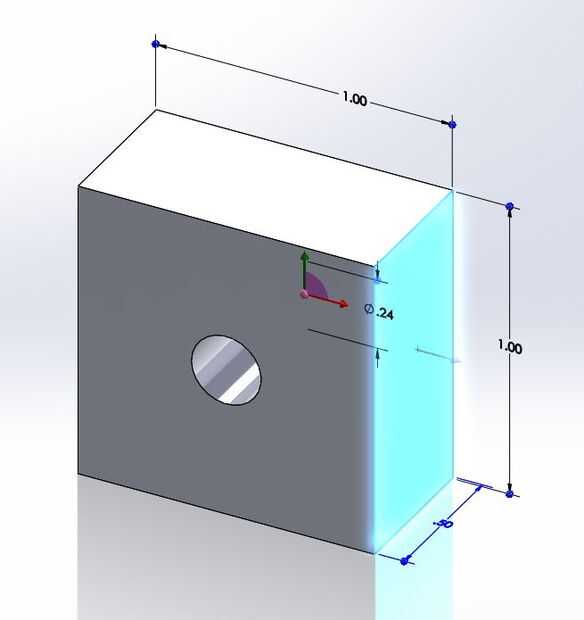

Debemos hacer nuestra parte por lo menos 2*(0.125) más el espesor de la tuerca. Para mi M6 tuerca nylock es 2*(0.125) + 0.228 =.48 en o (2*(3.175) + 5.79 = 12,14 m m). Me ha gustado.5 en mejor por lo que opté por sacar al grueso que es mayor que la mínima calculada como se muestra en la segunda foto de este paso.
