Paso 9: Extras

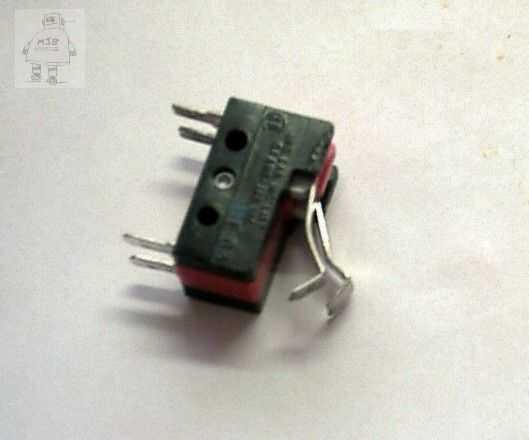

Los brazos de palanca de los microinterruptores necesitan ser formado para que siga correctamente las levas y deben ser en ángulo para mantener la línea de movimiento a unos 90 grados en el eje de rotación.
La posición del interruptor debe ajustarse para que no cambien de estado cuando la cámara está hasta 10-20 grados de cualquier dirección "recta". Una vez que la cámara está en transición, debe hacer clic para indicar que se aborda una nueva posición.

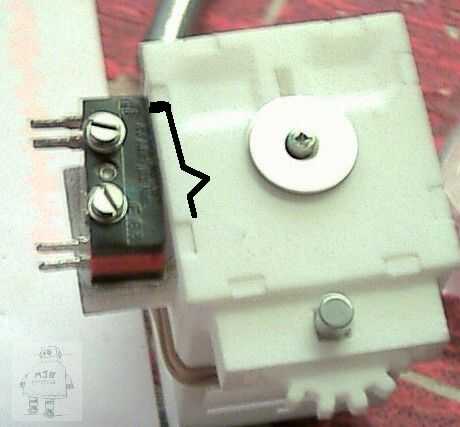

Una vez que se encuentran el lugar ideal y el ángulo, el interruptor está atornillado a su repisa con pernos 8BA.
Nota: Con este interruptor en su lugar no puede extraerse la ruleta!

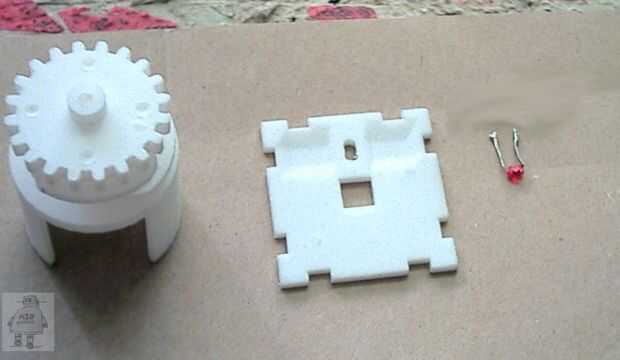

Se nota que la parte superior del engranaje tiene cuatro abolladuras pequeñas. Estos golpes se alinean con un agujero en la tapa cuando la cámara es "recto" en una de las tres direcciones. Esto le permite ver que la cámara esté recta al configurarlo y alinear el bloque de la cámara.

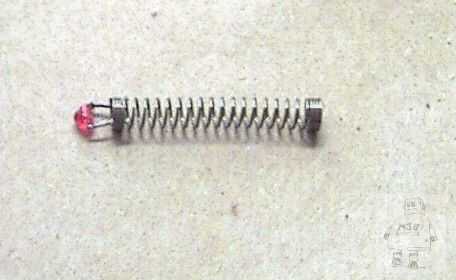

No es necesario utilizar esta función, pero construí un pequeño mecanismo para ayudar a sentir y la posición de la cerradura. Usa un pequeño LED spot plástico como un rodamiento de bolas de plástico y un muelle en un tubo. Esto montará en el caso por encima de la cámara, ajuste de la distancia de los conjuntos de tubo la fuerza de resorte para proporcionar suficiente efecto para dar un positivo, haga clic en cuando se gira el engranaje.
