Paso 3: Prototipo de Spinner

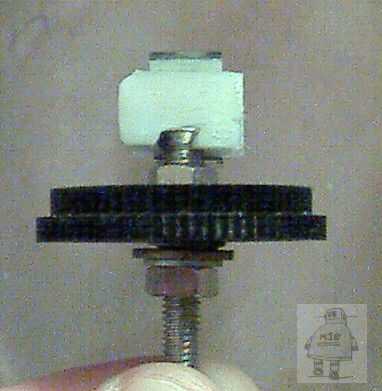

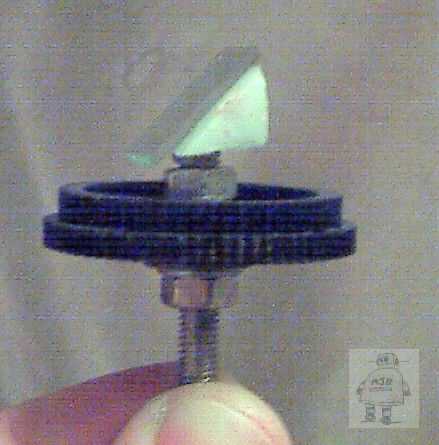

Usando engranajes de desecho recuperados de viejas videocaseteras, un tornillo grande y un pequeño bloque 45 de polimorfia moldeado alrededor de su cabeza (en forma de 45 grados) y varias tuercas y arandelas para el espaciado, hice un spinner temporal. El espejo es celebrado con una gota de pegamento.

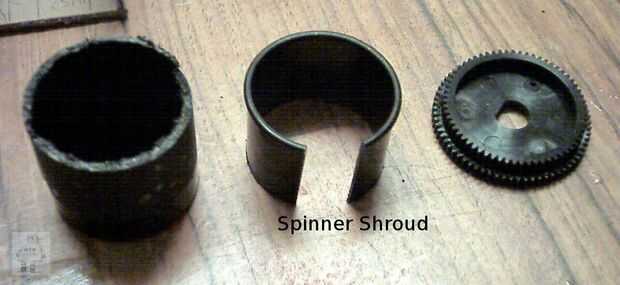

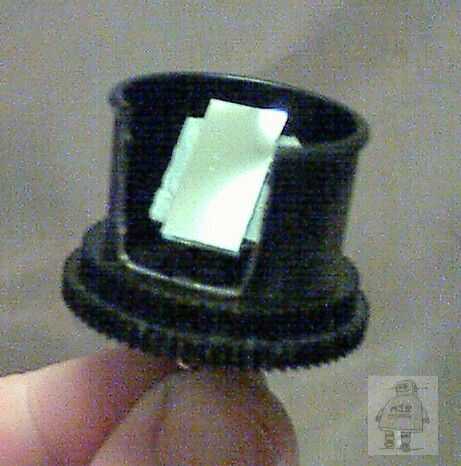

Mirando las vistas del prototipo, puedes ver claro a través de la unidad de cámara, así que añadido un sudario para limitar esto y limitar cualquier exceso de luz en. La cubierta es de un bote de película de 35mm, cortar para que quepa dentro del labio en el engranaje principal.
El espejo utilizado es un espejo de superficie frontal: espejos más son plateados en la parte posterior, y mirar por el cristal en espejo. Esto puede conducir a distorsiones en la imagen cuando se ve en los ángulos. Este espejo estaba podrido del mecanismo óptico de enfoque automático de una vieja cámara compacta.

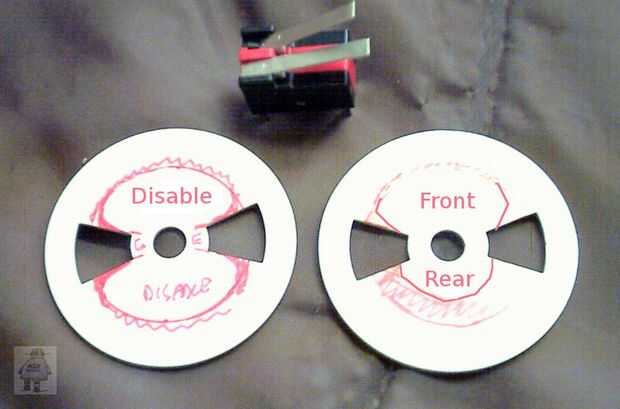

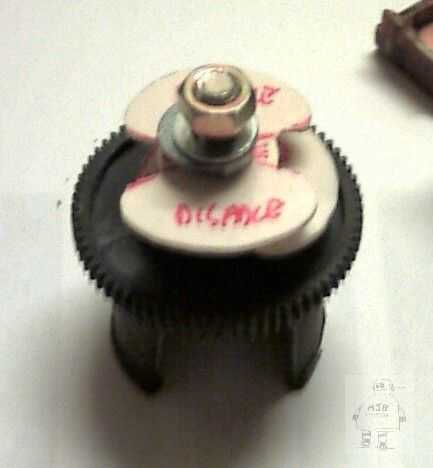

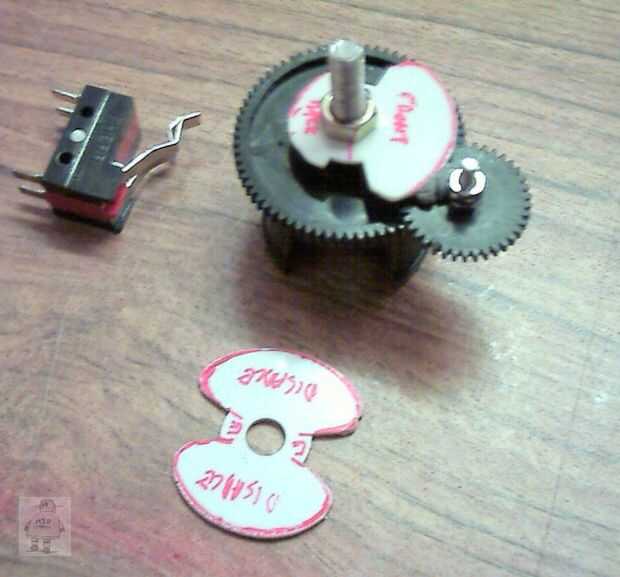

En mi aplicación de destino, necesito saber si la cámara se dirige actualmente hacia adelante o hacia atrás. He creado dos levas en forma para hacer funcionar un par de microinterruptores: interruptor de leva uno señala el Raspberry PI para disparar el flash de LEDs si la cámara está apuntando ya sea hacia adelante o hacia atrás, pero no para "lado" y "off". El interruptor de leva segundo permite conmutación entre parte delantera y trasera de flash/iluminación de hardware.
Obviamente usando un espejo voltear y rotar la imagen. El hardware de la cámara de frambuesa PI soporta hardware flip y rotación de la imagen y escuchar, y así también pueden detectar los interruptores de leva por el Raspberry PI para indicar "arriba" la imagen debe ser.
