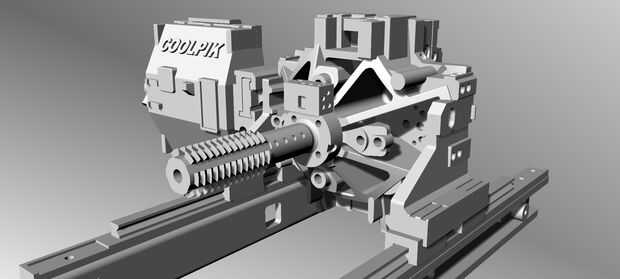

Paso 2: modelado

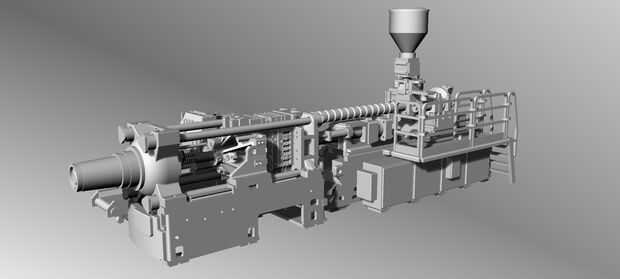

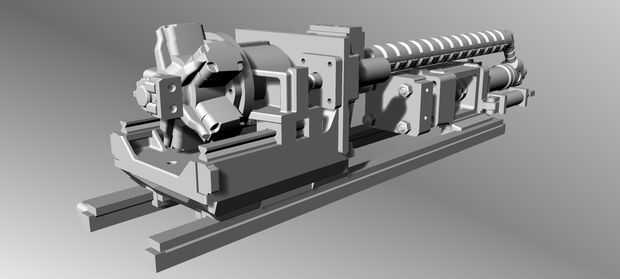

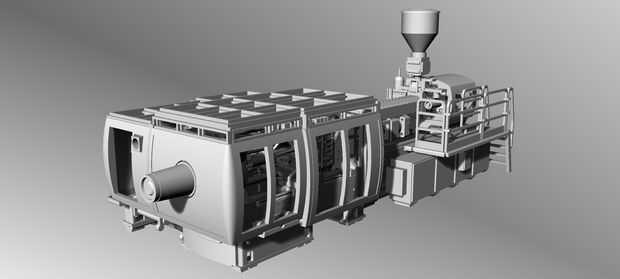

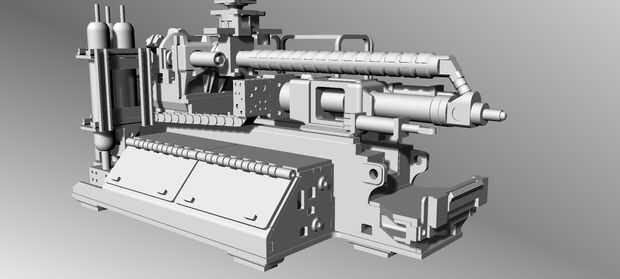

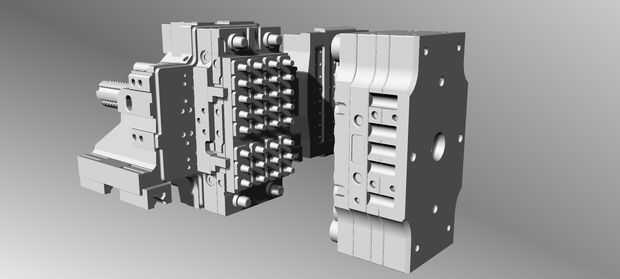

Modelado inicialmente tenía que ser muy simple, con pocos detalles.

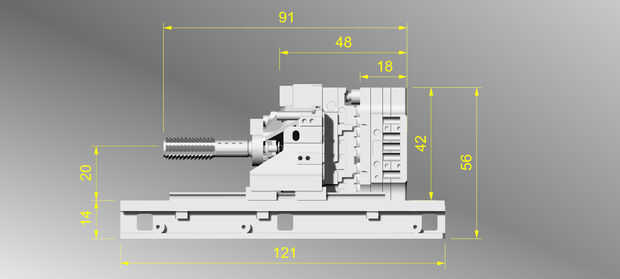

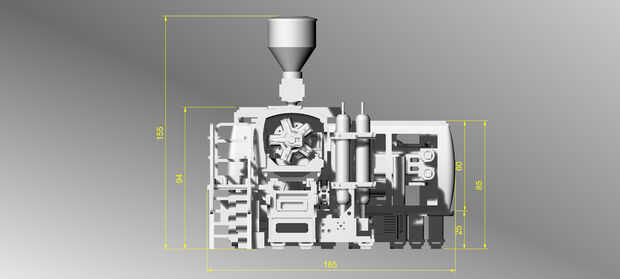

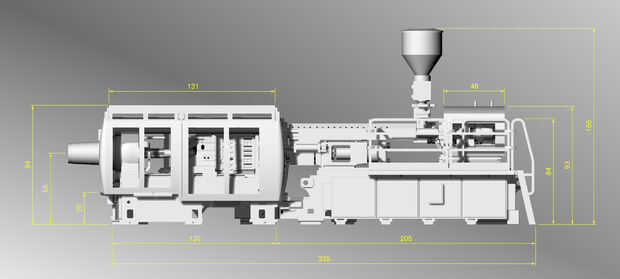

El tamaño final del modelo fue que unos 400 mm de largo (escala 1:36),
por lo tanto, con una altura de unos 120 mm (donde se concentran más de las piezas).
Después de los primeros grabados en 3d, me di cuenta de la calidad y precisión de las piezas moldeadas.
En este momento me alentó para aumentar los detalles
en el proceso de modelado y aumentar el número.
En total hay más de 300 piezas.
Ya en el proceso de modelado de retiros y tolerancias
se calculan y permitir un montaje correcto.
Algunos detalles con unos pocos mm de tamaño.
Para asistir a la Asamblea fueron proporcionados de los agujeros
para insertar las espinas con un diámetro de 1,2 mm.
Tiempo utilizado para el modelado de unas 800 horas.
es un software de CAD 3D con la tecnología NURBS no paramétrica.
