Paso 1: Cómo funciona

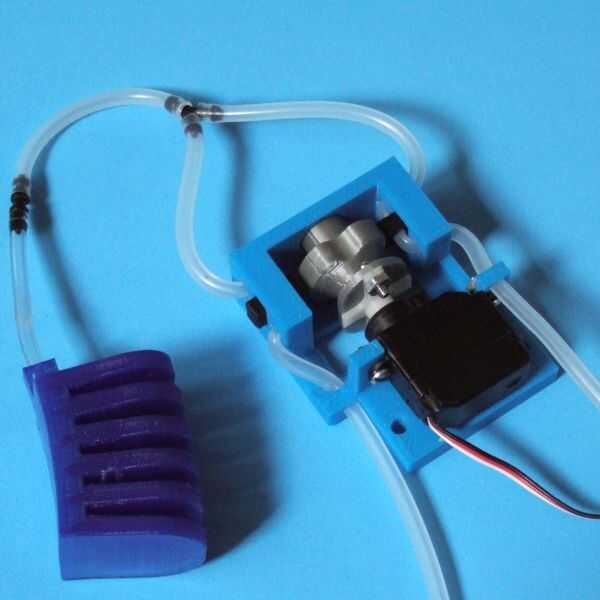

La válvula impresa 3D es realmente dos válvulas que son controladas por un micro servo. Cuando se gira la leva (gris) para el centro, ambas válvulas están cerradas. Desde allí, uno puede estar encendido, uno a la vez. Los seguidores de leva (negro) empuje el tubo de silicona para comprimirlo y crear válvulas de manguito simple.
La válvula servo es muy eficiente ya que sobre el mismo volumen de dos electroválvulas de 12 voltios que manejan la misma presión. Funciona eficientemente a 20 PSI de presión de aire y ha sido probado en hasta 30 PSI. También ha sido movimiento probado y después de más de 4300 ciclos de encendido y apagado no presentó signos importantes de desgaste en las piezas móviles.
También es considerablemente más ligero que las dos válvulas de solenoide y utiliza mucha menos energía para funcionar. Una vez accionado, las válvulas se pueden dejar abiertas o cerradas sin usar corriente.
