Impresión 3d locomotora y lasercutting

Proyecto #StadslabRotterdam #making,

Como un estudiante de diseño de producto Industrial he elegido FabLab haciendo como un curso electivo. Estoy planeando hacer un funcionamiento locomotor con una lámpara en la frente.

En este curso son unas exigencias en la fabricación del producto:

  • Una bisagra de algún tipo debe aplicarse.
  • Un circuito eléctrico debe ser utilizado para por ejemplo un motor, luz, etc..
  • El uso de al menos tres máquinas: una impresora 3D, un lasercutter y una máquina eléctrica de la opción.

El comienzo de este curso es encontrar un proyecto adecuado. El proyecto necesita madera para lasercutting y plástico para la impresión 3d y electricidad debe ser utilizado. Así que elijo algo lo contienen todos los requisitos de este.

Las piezas que realizo para la locomotora am voy a hacer usando lasercutting e impresión 3d.

Con este concepto también es importante saber lo que no es posible dentro de la duración de este curso. Para establecer los límites de una lista de Moscú se hace.


Lista de Moscú:

Debe tener las ruedas en movimiento.

Debe tener una luz frente a la locomotora.

Podría haber llevado en la parte posterior de la locomotora

No tienen carros.


Materiales requeridos:

Madera para la cabina

Plástico para las ruedas

Chasis de madera

La luz es una lámpara led.

el frente hecho de pvc


Herramientas necesarias:

impresora 3D, utilice el archivo stl de solidworks.

lasercutter, utilice el archivo dfx de illustrator.

pistola de pegamento

Pasos:

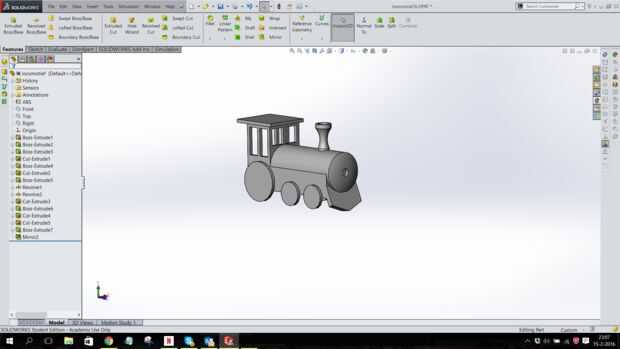

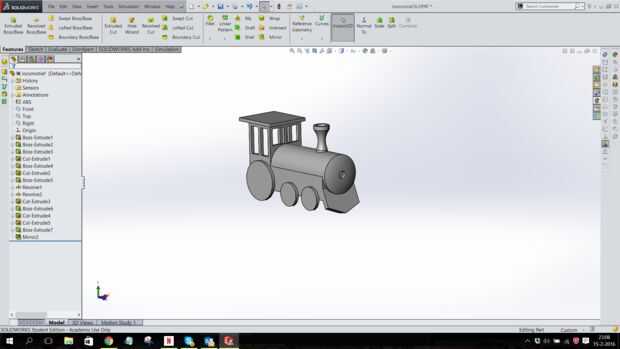

Paso 1: Comenzar el diseño de la forma en solidworks

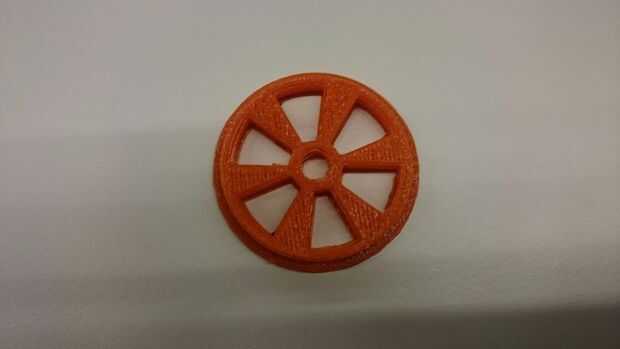

Paso 2: hacer que las ruedas de la parte posterior de la locomotora y 3d impresión

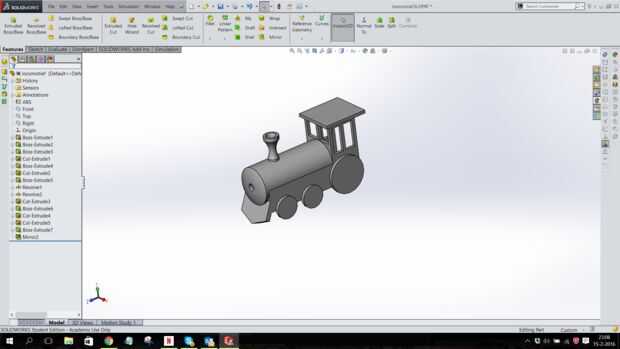

Paso 3: hacer el lado de la locomotora con solidworks, ilustrador y lasercutting él.

Paso 4: hacer el bajo lado de la locomotora con solidworks y illustrater lasercut él más adelante.

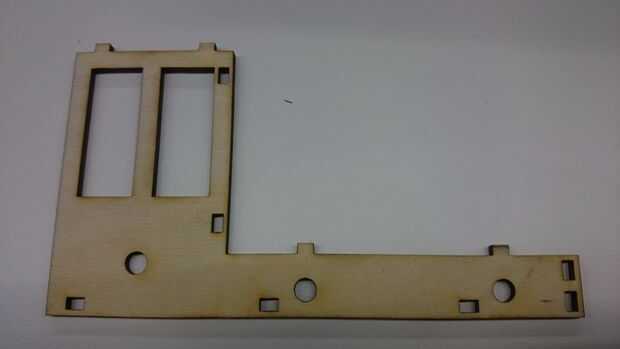

Paso 5: hacer las placas de madera que se necesitan con la máquina de lasercut.

Paso 6: corte un tubo de PVC de 5cm en una pieza de 90 cm de longitud.

Paso 7: utilizar una luz de bicicleta y poner el led a través del orificio en el frente de la locomotora.

paso 8: juntar a las piezas como te cuadro

Paso 9: Utilice tornillos de 6 cm y 6 mm de espesor y tire a través de los agujeros donde deben colocarse las ruedas.

paso 10: imprimir la pipa de la locomotora en la parte superior de la tubería de pvc.

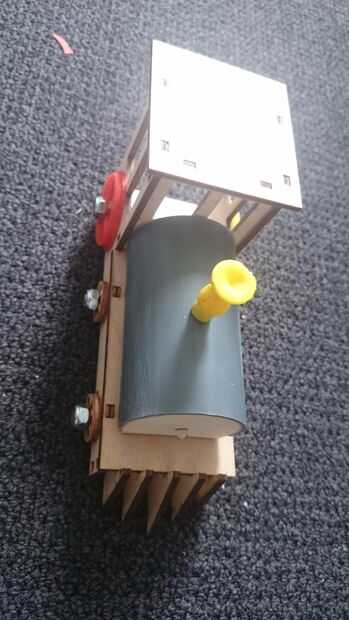

Paso 11: pegar todas las piezas que están en movimiento excepto las ruedas.

Jelmer van der Spek
