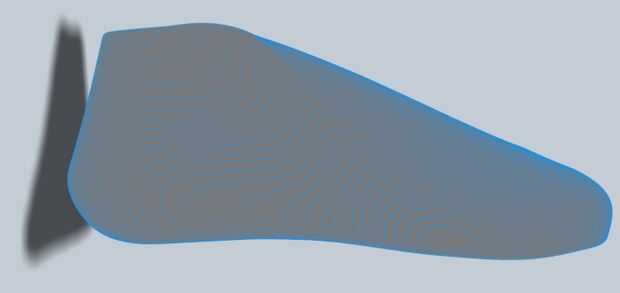

Paso 1: Preparación de un modelo 3D para el corte
Exportar el modelo 3D de tu programa de modelado como un archivo STL o OBJ. Importar en Make 123D de Autodesk para rebanar. Ya que es importante para el último a las dimensiones correctas, I establecer el ancho de mi rebanada inicial al grueso conglomerado, cortar algunas partes y construir una muestra, medir el ancho de la muestra a través de láminas y dividir por el número de rebanadas y luego volver a introducir ese valor en Make 123D. Esto asegura que mi rebanada ancho incluye el espesor promedio del aglomerado y madera pegamento que utilizo para construir el último. Aquí utilicé aglomerado de 14 capas, que es nominalmente 0,05", pero sale a unos 0,0523" después de pegar. Exportar sus rutas de corte de 123D Make en cualquier formato de archivo es conveniente para usted. Utilice DXF, hacer algunos post-processing en AutoCAD y genera archivos de corte para mi láser a partir de ahí, ya que AutoCAD puede tratarlos como trazadores.

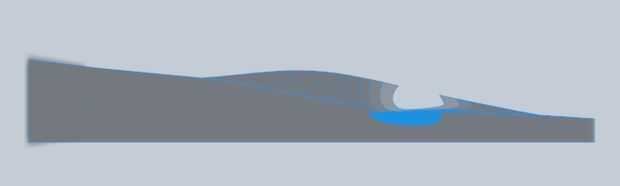

Mientras que 123DMake tiene varias opciones de alineación agradable como agujeros de alfiler, etc.. Prefiero crear CAD de una pieza independiente, llamada el portador, que encaje con la superficie inferior de la última. Esta parte también obtiene en rodajas - Asegúrese de hacerlo en la misma dirección que el último modelo para que las piezas están numeradas en la misma dirección. Montando las piezas en orden inverso, el mismo archivo CAD puede producir ya sea un derecho o un pie izquierdo pasado. Por lo tanto, corté dos juegos de la última parte (para derecha e izquierda) y un conjunto de las partes de compañía (que se utilizan para ambos dura).
