Impresión 3D moviendo piezas montado completamente - cubo orientado de 28

¿Por qué creó este? Recientemente decidí que quería realmente el potencial como una técnica de impresión 3D prueba, esto no significa ver cuanto puede imprimir sólo una aburrida pieza de plástico que podría tener sólo ser inyectado por una fracción del precio como muchas piezas 3D impresa nos vemos ahora a través de servicios como Shapeways, esto significó diseñar algo que sólo podía ser producido mediante impresión 3D (y tuvo que ser impresionante!) al tiempo que muestra la impresión 3D para ser una tecnología potencialmente muy útil en el futuro debido a uno de él es dos grandes ventajas; el primero ya ha sido bien documentado Esto es sobre la impresión 3D cómo puede ser utilizado para producir geometrías 3D complejas que serían imposibles producir usando cualquier otra técnica de fabricación, sin embargo estas geometrías 3D complejas son generalmente acaba de crear para su aspecto estético y mientras que son generalmente muy impresionantes, tienen ningún uso real potencial o lo que significa que podría retratar impresión 3D como una técnica de fabricación más práctica de las técnicas actuales para la producción masiva.
En este instructable, intento explorar esta segunda ventaja de la impresión 3D y esto es su capacidad para imprimir las piezas móviles por todo ensamblados en una impresión con todas las piezas móviles de impresión impreso montado completamente, a diferencia de la otra ventaja, esta ventaja tiene un potencial para cambiar la forma de masa producimos aparatos que tengan partes; móviles 3D todas las piezas móviles en el lugar de impresión, esto elimina por completo la necesidad de Asamblea, o por el fabricante, que les cuesta dinero para emplear a las personas, así como el tiempo para la Asamblea que tendrá lugar, el comprador que es de nuevo mucho tiempo y puede ser complicado.

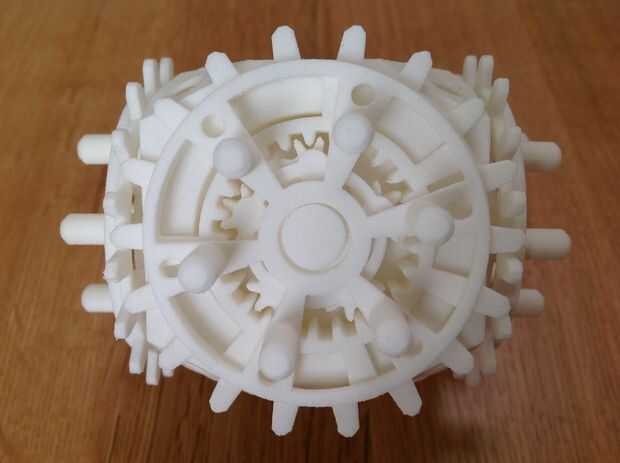

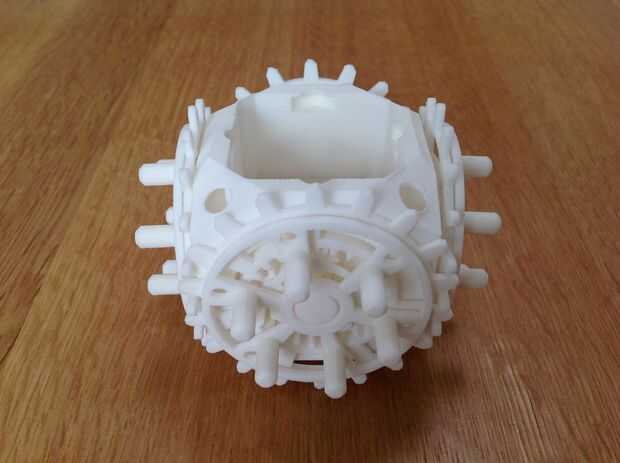

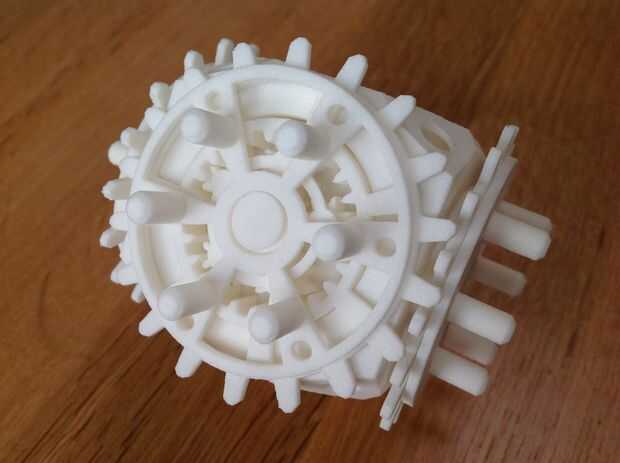

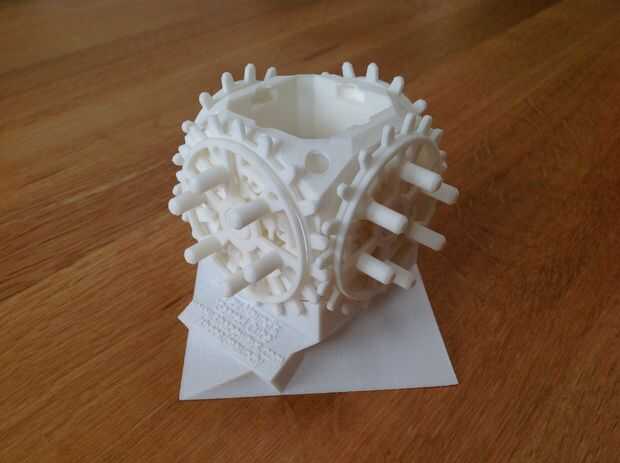

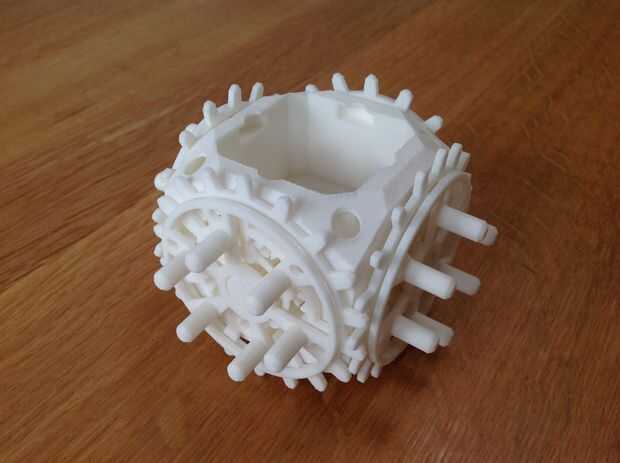

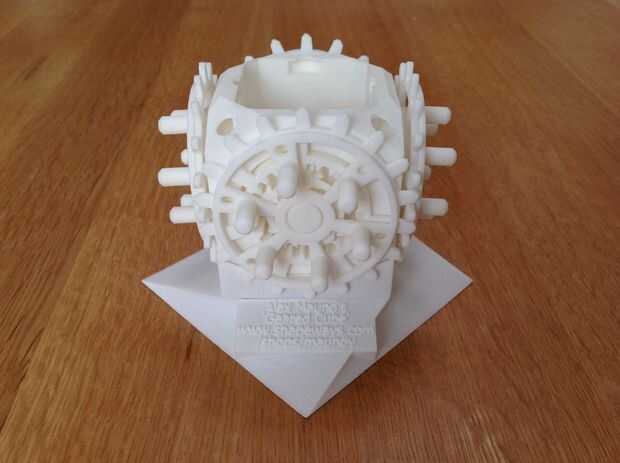

¿Qué es lo? Para probar totalmente 3D impresión de capacidad de producir piezas mecánicas complejas totalmente montado diseñé la 'cubo orientado de 28' que es un juguete de escritorio impresos 3D que, como su nombre lo indica, es un cubo con 28 engranajes; girando cada uno de estos 28 engranajes, los otros 27 engranajes también gire en un fascinante patrón. Esto era 3D impreso mediante el servicio de impresión 3D Shapeways en el material blanco, fuerte y Flexible. Mientras que yo quería probar la impresión 3D, también quería diseñar algo que se veía bien y realmente te hace cuestionar lo que estaba sucediendo al girar los engranajes.
Para lograr esto, se arreglan los 28 engranajes así sucesivamente por cada uno de los 4 lados del cubo son 7 engranajes: 2 los externos grandes que se mueven en direcciones opuestas, el engranaje exterior tiene manijas en él por lo que se puede girar fácilmente, el movimiento entre los 2 dientes grandes en cada cara se invierte debido a 5 más pequeños engranajes set dentro del cubo en un diseño similar a una caja de engranajes planetaria para invertir la dirección de los grandes engranajes en cada uno de Estos 4 caras. Cada uno de estos conjuntos de engranajes de 7 en 4 caras son todos gusto a través de uno de los grandes engranajes en cada una de las 4 caras mallado a 90 grados con uno de los grandes engranajes en cada uno de los 2 lados vecinos. Esto significa que si se hace girar todo un arte, todos ellos girar en forma de memorización.
