Impresión 3D moviendo piezas montado completamente - cubo orientado de 28 (1 / 3 paso)

Paso 1: diseño

Primero necesita una idea que requiere piezas móviles, si esto tiene un uso práctico, o no uso práctico real en todos y sólo está diseñado para la diversión (como mi diseño) y luego debe diseñar de tal manera en el software de CAD que puede ser impreso y mover según lo previsto en su diseño 3D:

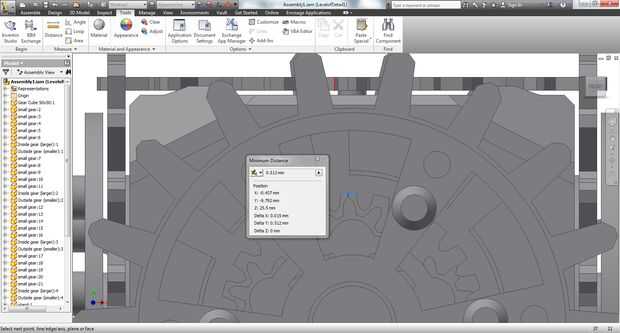

Diseño montado piezas móviles para la impresión 3D, la restricción de diseño principal a seguir es la separación necesaria entre piezas dentro del diseño que desea imprimir como cuerpos sólidos separados, tal la distancia entre el engrane de los engranajes, por lo que éstos realmente imprimen como partes separadas, este valor se encuentra por varias técnicas de impresión 3D, por ejemplo , Shapeways, que uso para impresión 3D, publicar claramente la distancia mínima entre las partes móviles de cada uno de sus materiales 3D imprimen en las páginas de "Cartera de Material" (material blanco, fuerte y flexible requiere una separación de 0,5 mm); Si se utiliza este valor, las partes móviles deben imprimir sin un problema y deben ser capaces de moverse como diseñado (como las otras limitaciones de diseño se siguen para el material previsto como espesor mínimo de pared).

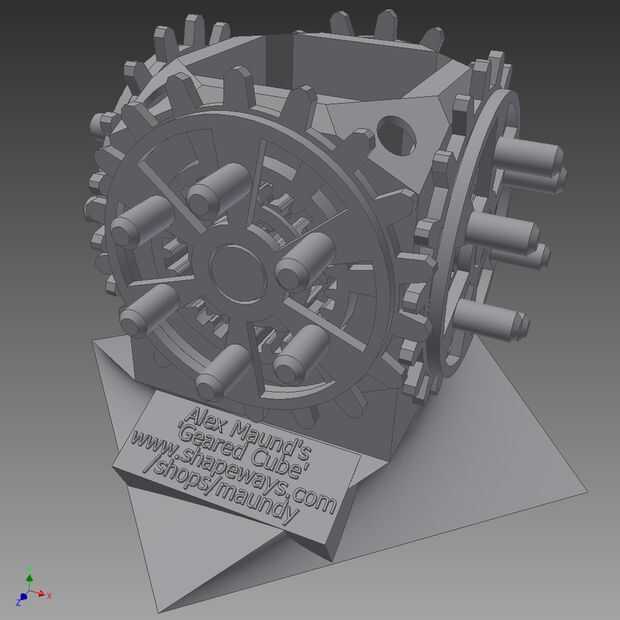

Mi diseño tomó muchas horas para hacer, primero como bocetos en mi ipad, entonces modelado con Autodesk Inventor Professional 2013. He decidido este diseño del modelo como piezas separadas y luego montar virtualmente las piezas móviles separadas para crear el diseño final, esto me permitió animar el diseño para asegurarse de que todo funcionaría como quería que.

El diseño fue luego subido a Shapewaysdonde fue 3D impreso en el material blanco, fuerte y Flexible y luego fue publicada a mí mismo...
