Uno de los prospectos más excitantes para la impresión 3D está creando piezas utilizables, funcionales a la carta que de lo contrario podría tomar días o semanas para adquirir. En un esfuerzo por explorar un caso de uso pragmático para la impresión 3D, solía impresora de ascua de Autodesk para imprimir una variedad de piezas con características roscados. Aunque el material en última instancia limita el uso de las partes, los resultados proporcionan información sobre el potencial del 3D impresión características mecánicamente funcionales y la precisión y los límites de Ember. También cubrir el uso de Autodesk Inventor para preparar los modelos para impresión en ascua.
Comencé por descarga de sólidos modelos de tuercas, pernos y accesorios de tubería de catálogo en línea de McMaster-Carr. Este sitio web tiene una gran biblioteca de 3D, planos cad dimensionalmente exactos y modelos disponibles para descargar. Aquí está una lista de las piezas que he seleccionado:
- 000-120 hexagonal Tuerca y tornillo
- 00-90 hexagonal Tuerca y tornillo
- 0-80 tuercas y tornillo de máquina
- 1-72 tuercas y tornillo de máquina
- 2-56 pulgar tuerca y tornillo
- tuercas y tornillo 4-40
- 6-40 tuercas y tornillo de cabeza socket
- tuercas y tornillo de casquillo de cabeza hueca 8-36
- 10-32 tuerca de pulgar y socket cabeza tornillo

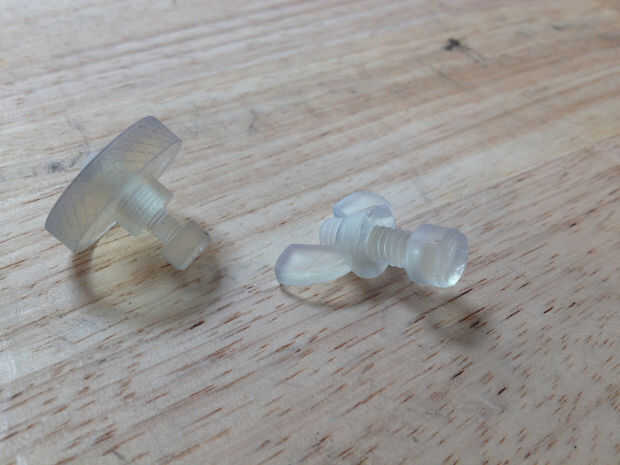

- tuerca de mariposa 1/4"-20 y toma la cabeza tornillo
- 1/8" NPT del enchufe y la tapa de tuberías
- 1/4" NPT del enchufe y la tapa de tuberías
En un intento de tener una idea de los límites de la impresora, elegí piezas con el menor tamaño de hilo aparece hasta un sujetador de ¼-20 que tiene características que esperaba Ember para resolver sin ningún problema. Además opté por hilos finos cuando sea posible resaltar aún más las capacidades de alta resolución de la máquina.
