Paso 8: Escala de aparatos ortopédicos en Meshmixer
Obviamente, queremos que estos aparatos ortopédicos para los pies, pero las dimensiones a menudo se mezclan va de 123d Catch a Meshmixer. Para evitar este problema se incluyeron la regla en el modelo de escala. Vamos a hacer uso de eso ahora!

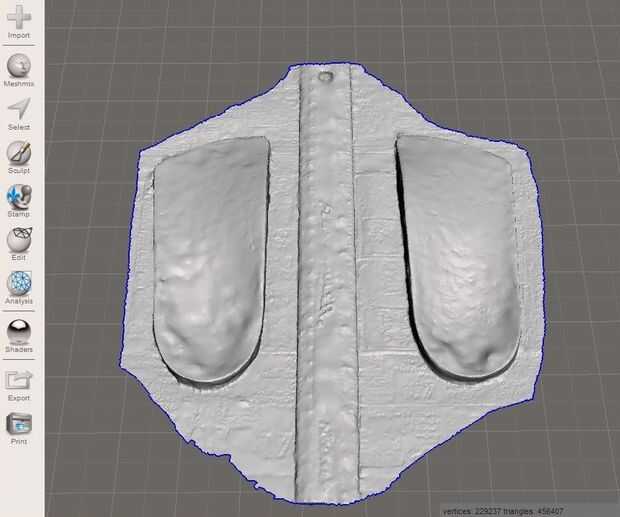

En el menú lateral, seleccionar y utilizar el pincel o la herramienta lazo para quitar todo el material que se extiende más allá de la medida de la regla. Una vez hecho esto, el modelo debería verse como la imagen 1.

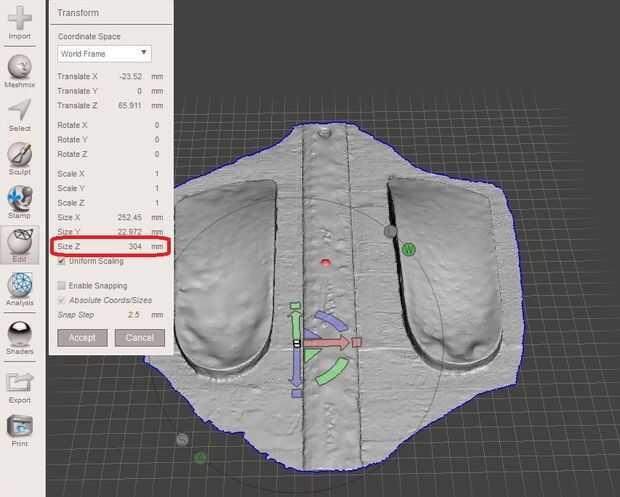

A continuación, volver al menú de transformación navegando por las opciones de editar en la barra lateral. Cerca de la parte superior de este menú, utilice el botón de lista desplegable para cambiar desde el marco local en el marco mundial. Porque hemos orientado el modelo a lo largo de las líneas de tierra, la longitud del modelo exactamente corresponde al eje z. Puesto que la longitud del modelo es ahora la longitud de la regla, escala el modelo por lo que la longitud del eje z es el tamaño correcto. Para una regla de 12 pulgadas, la longitud del eje z debe establecerse a 304mm (equivalente a 12 pulgadas). Esto ajusta a todas las otras dimensiones a la escala correcta (imagen 2).

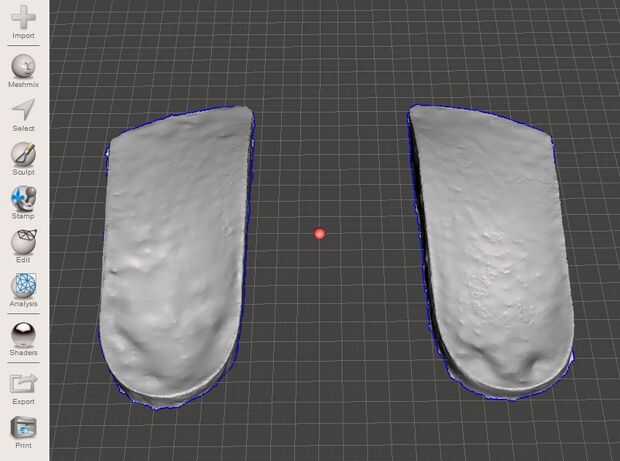

Con el modelo calibrado apropiadamente, el material alrededor de la ortesis puede ser seleccionado y eliminado, dejando solo una copia digital de las huellas de pie creado (imagen 3).
