Impresión de un casco de Ironman 3D (1 / 11 paso)

Paso 1: modelado

Como ya he mencionado, que había recibido el archivo de pepakura casco desde el foro RPF. Yo también había comprado una copia del software Pepakura. Con una versión completa que permite crear archivos en lugar de simplemente ver, exportado el archivo pepakura como un OBJ que pude en Maya. El proceso de conversión fue fácil, pero porque el archivo de pep se significa para el uso del papel, era relativamente baja resolución y no tenía ningún espesor.

El primer paso, mientras que el recuento de poli era bajo, era sacar el modelo hacia adentro para dar el espesor del casco. Espesor es importante, que proporciona estabilidad al producto final que puede ser frágil cuando se imprime demasiado fino. Porque yo planeaba usar esto (y probablemente caminar en las paredes/puertas/personas) quería que sea lo suficientemente gruesa como la manija un poco de abuso. El casco final varía en grosor porque mientras que el exterior tiene los surcos y crestas, quería que el interior sea suave. Así, los lados y fondos de las ranuras extra material alrededor entonces tendría para prevenir fracturas. El casco general promedios entre. 125" y. 25" de espesor.

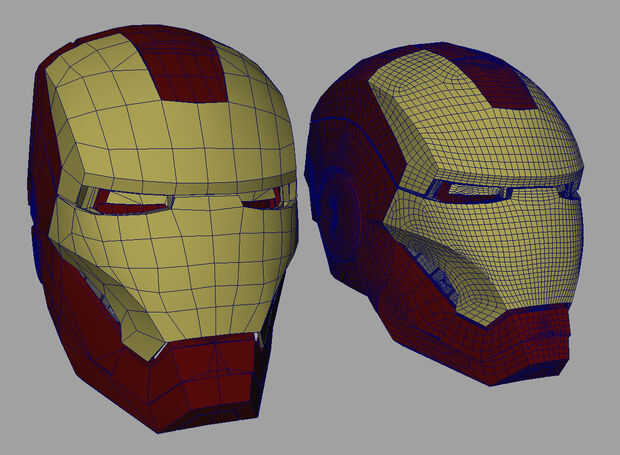

Cuando terminé ajustando la silueta del casco bajo poli, subdividido el modelo para proporcionar un acabado más suave. Como veremos más adelante, podido aún más con este paso.
