Paso 4: ArduLIGHT versión 2.0

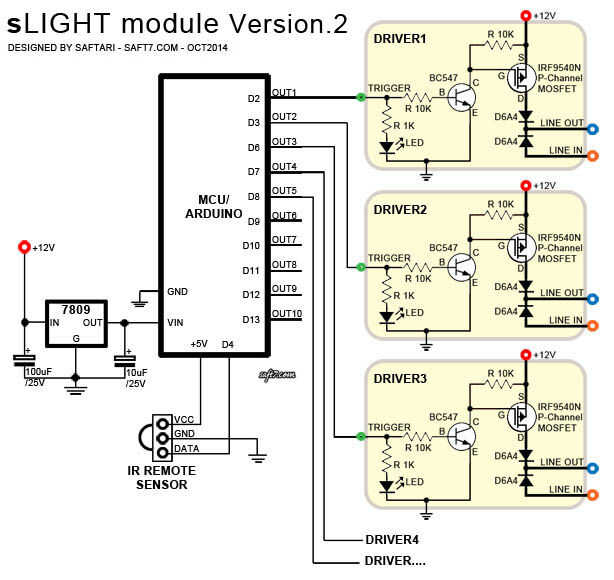

Después de haber mejorado varias veces, la Junta de MCU y diseño del esquema, los esquemas esperados finalmente fue alcanzada. Previamente, la Junta utiliza Relés módulo y ahora cambiaron todos los relés circuito MOSFET DRIVER, quitando el sonido intermitente del relé.

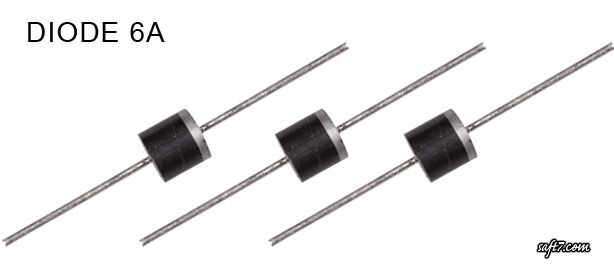

Para evitar el reflujo a la MCU y Mosfet, diodos de 6 amperios se utilizan en la línea y línea.

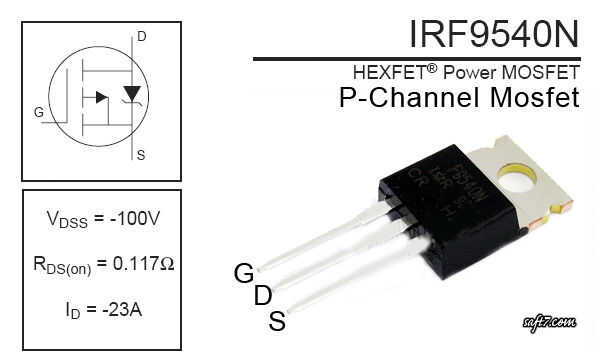

El Mosfet se utiliza Mosfet IRF9540N de canal P, que es capaz de acomodar 23 power Amp.

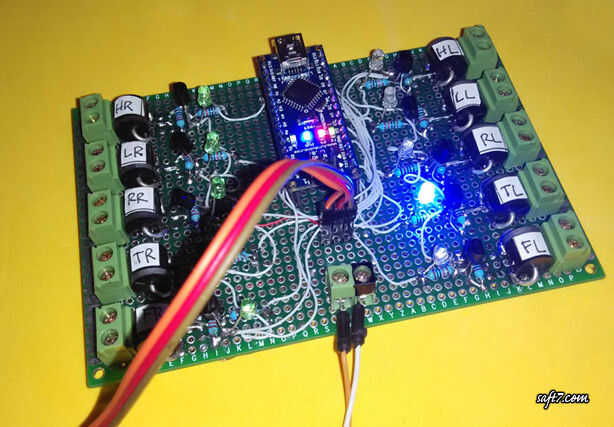

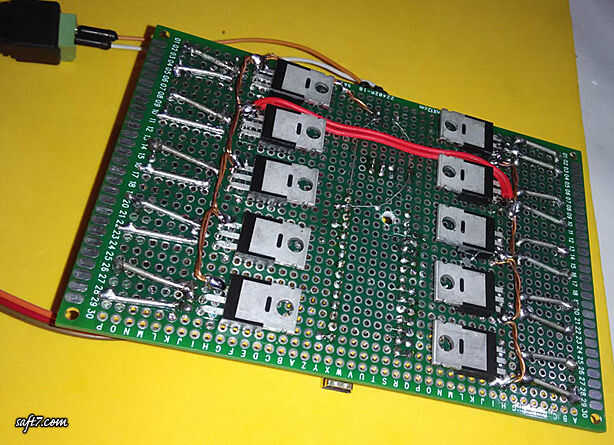

La Junta sigue utilizando Universal PWB de 2 capas, como se muestra a continuación.

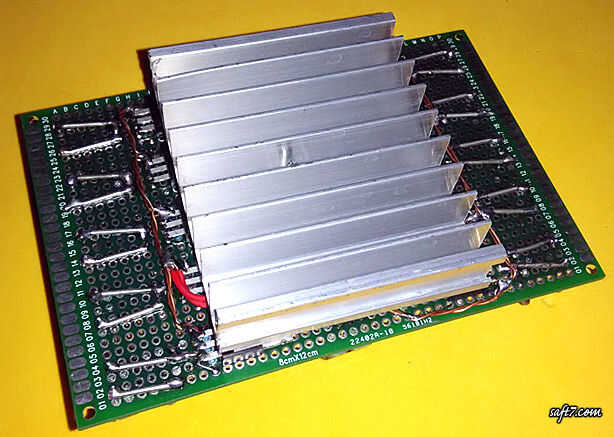

Todas las unidades de Mosfet se enfrían por un disipador de calor. La unidad está lista para ser montada a bordo.
