Impresionante botón y luego algunos. (6 / 8 paso)

Paso 6: codificador

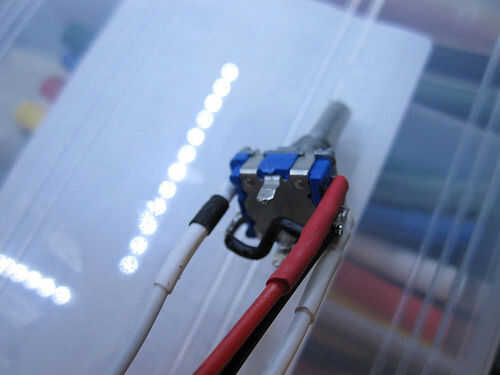

Mi codificador tenía 5 conductores en él.
2 son para el interruptor momentáneo si se presiona la perilla en
3 son para la parte de codificador

En el lado del codificador es
Una tierra B

En el lado del interruptor hay
Tierra alta

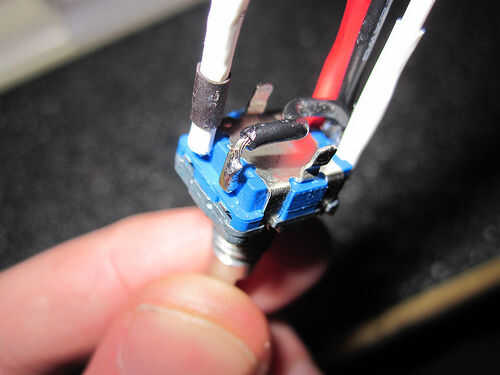

Como se puede ver en la imagen que Wired dos terrenos juntos para ahorrar en el número de líneas que se remonta a la teensy.

El codificador se conecta a la teensy:
A - perno 6
B - pin 7
Botón - Pin 5
Tierra - tierra
