Paso 1: Reunir los materiales

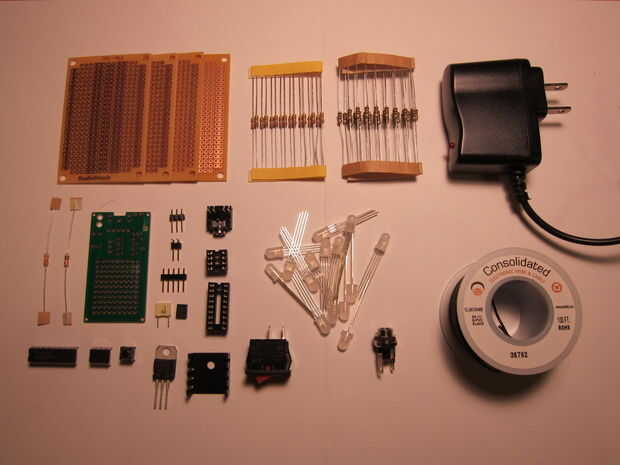

Materiales:

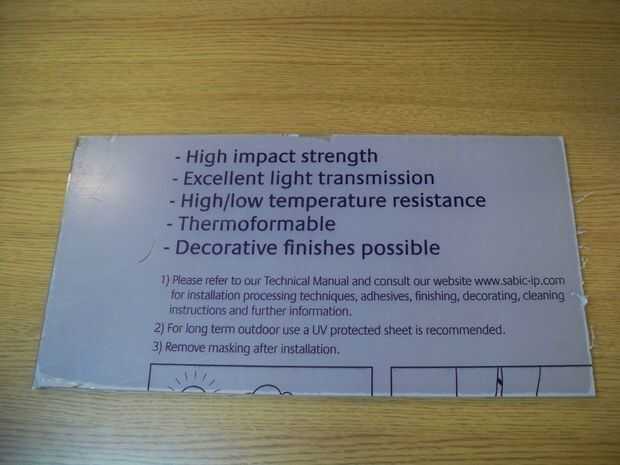

1 - hoja policarbonato - 10,75 x 2 en x 0.25 en -proveedor de plásticos local, $3
1 - roble tablero 24 x 5,5 en x 0.25 en -menards, $3,31
1 - madera pegamento, 4 fl. oz - menards, $3,88
16 - lentes w/difundido RGB LED - sparkfun.com, .99ea $1
32 - 100 Ohm, 1/4W, 5%, resistencias - jameco.com, $0 .02ea
16 - 180 Ohm, 1/4W, 5%, resistencias - jameco.com, $0 .02ea
1 - 1K ohmios 1/4W, 5%, resistencia - jameco.com, $0 .02ea
1 - 560 ohmios 1/4W, 5%, resistencia - jameco.com, $0 .02ea
1 - 0.47uF Capacitor monolítico - jameco.com, $0 .12ea
1 - PICAXE 8 Pin microcontrolador - sparkfun.com, $2,95
1 - PICAXE 8 Pin Proto Kit - sparkfun.com, $3,95

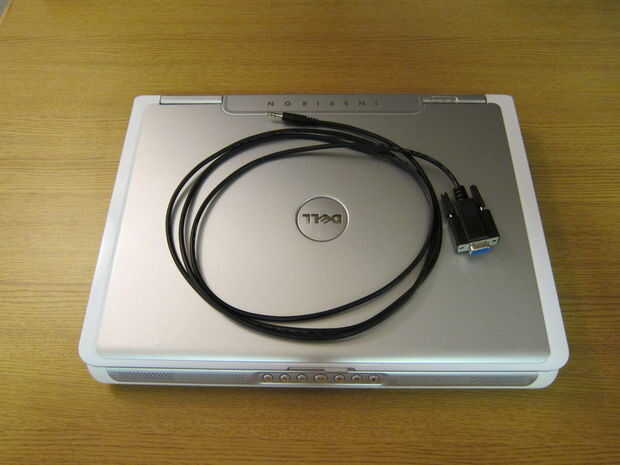

1 - Cable de programación USB PICAXE - sparkfun.com, $25,95
1 - Darlington Driver ULN2803 de 8 canales DIP - sparkfun.com, $1,95
1 - 18 pines zócalo DIP, - sparkfun.com, $1,50
1 - interruptor de botón de empuje mini - sparkfun.com, $0,35
1 - 2.1mm DC Power Jack, hombre - jameco.com, $1,49
1 - romper lejos encabezado - recto -sparkfun.com, $1,50
1 - eje de balancín interruptor DPST ON-OFF, negro - jameco.com, $1,49
1 - romper lejos encabezado - ángulo recto - sparkfun.com, $1,95
1 - pared adaptador fuente de alimentación, 5VDC 1A - sparkfun.com, $5,95
4 - tablero de PC multiusos con 417 agujeros - Radioshack, .99ea $1
Cable de puente sólido 22AWG, varios colores - jameco.com, $ 6,95/100 ft

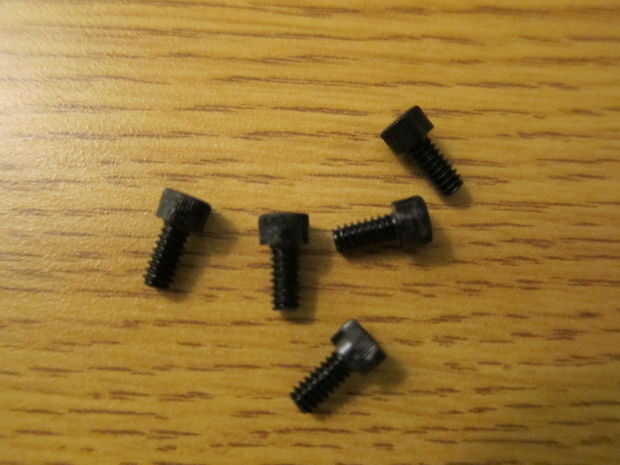

5 - hex tornillos de casquillo del zócalo, 4-40 x 1/4 en - mcmaster.com, $7,50 (100)
Herramientas:

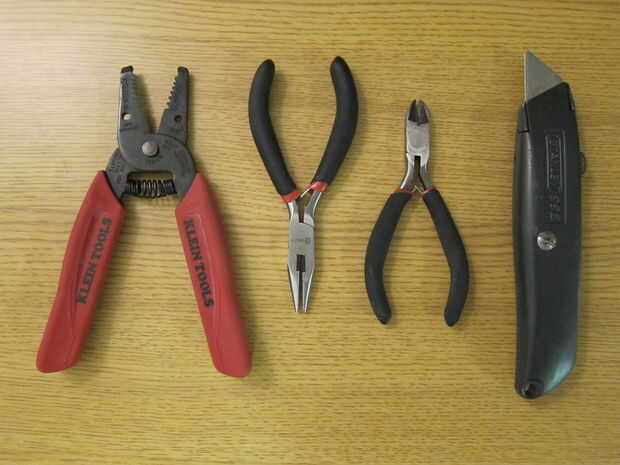

Desaislador alambres
Cortador lateral
Alicates de punta

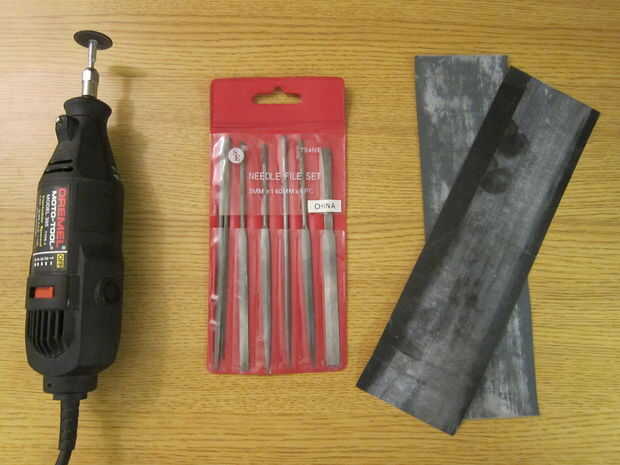

Alta velocidad herramienta rotatoria Dremel
Poco de grabado Dremel
Conjunto de archivos de la aguja
Papel de lija (lija de grano 600/800)
Cuchillo para uso general

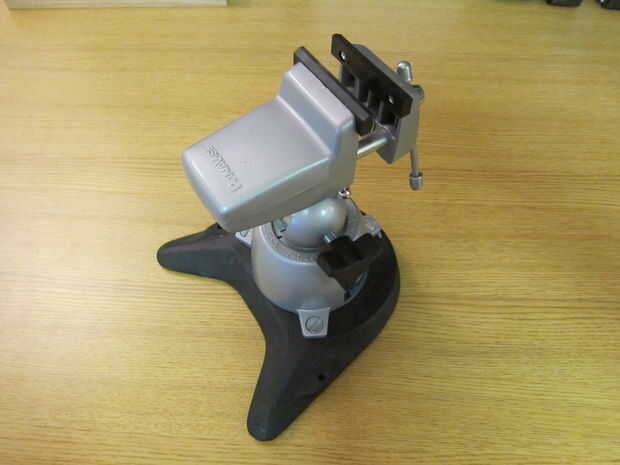

Mini tornillo de Banco

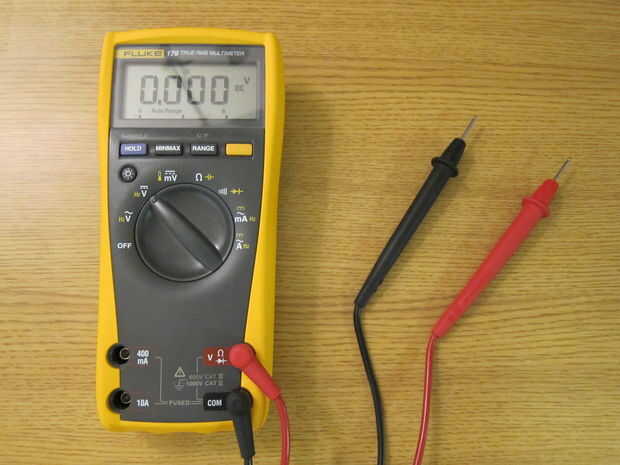

Multímetro digital

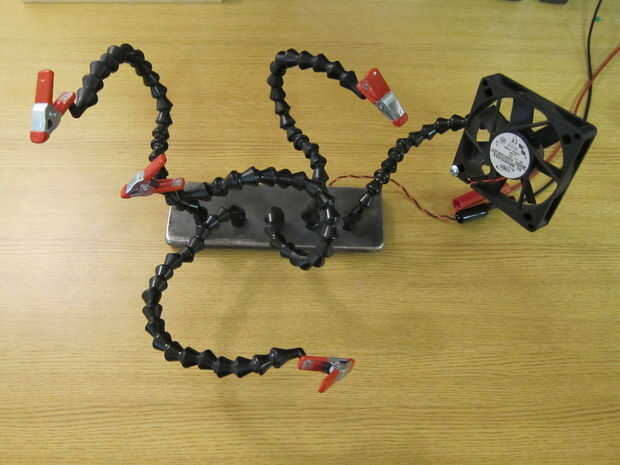

Tercera herramienta de mano

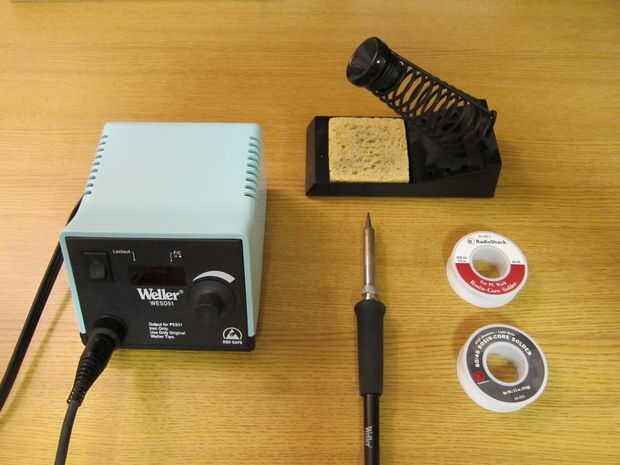

Estación de soldadura de hierro
De la soldadura

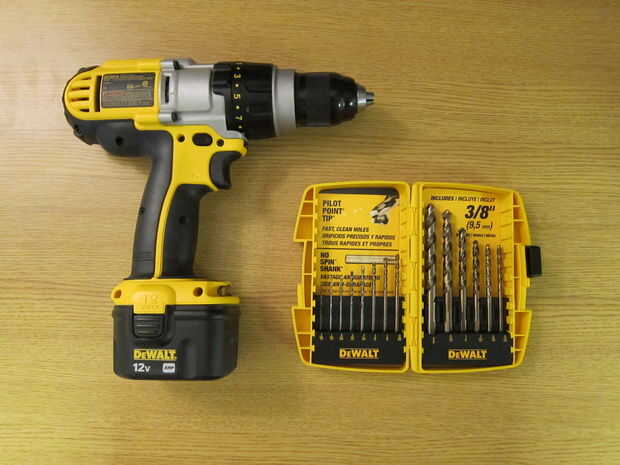

Taladro
Broca de 3/32

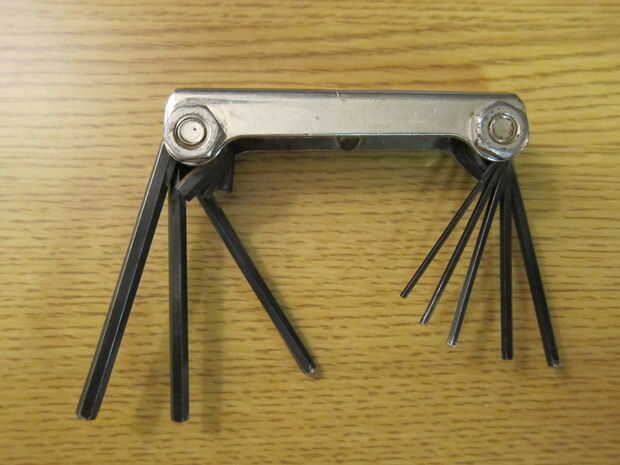

Destornillador hexagonal de 3/32

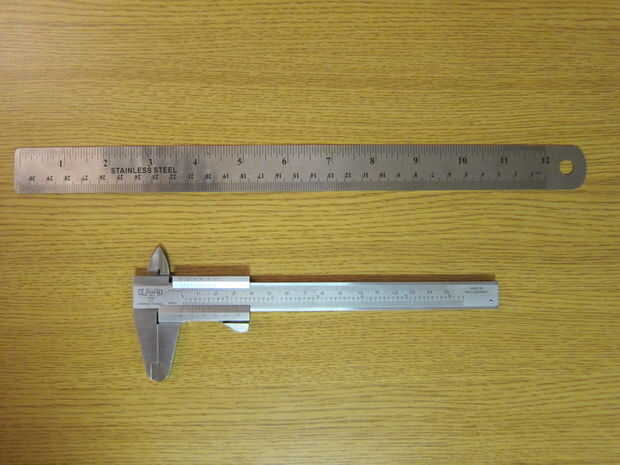

Calibradores a vernier
Regla de metal

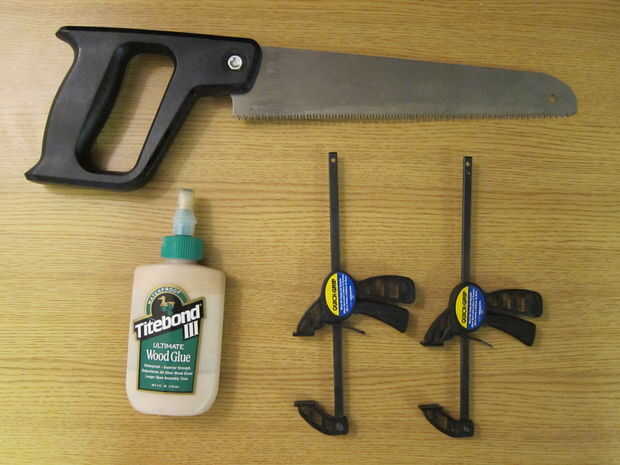

Abrazaderas de barra pequeño
Sierra
Computadora

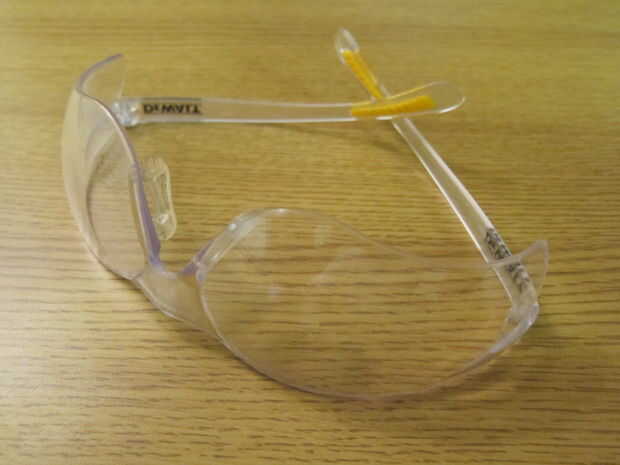

Gafas de seguridad
