Paso 2: Diseño gráfico
El número de caracteres en el nombre elegido definirá todos los otros parámetros de la placa, por lo que es importante para el diseño de este elemento primero.

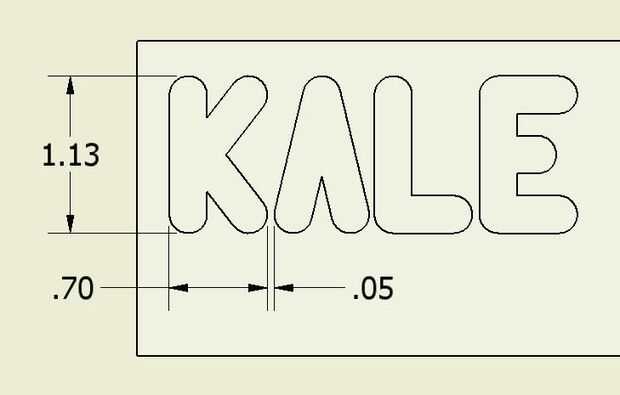

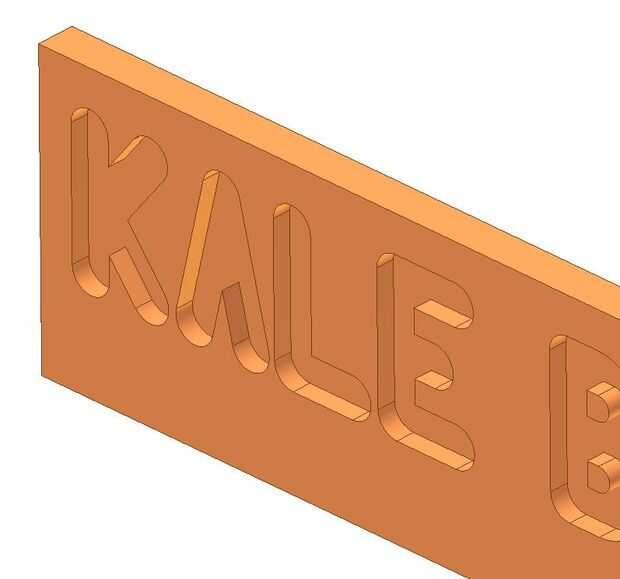

1) caracteres diseño. Utilice un editor de texto o software de CAD para que cambios en la fuente y el tamaño pueden ser observados inmediatamente. Nota: Puede utilizar cualquier estilo de fuente o letra. Diseñé mi propia fuente de software CAD, donde cada personaje era aproximadamente 0,7 en ancho y 1,13 en altura con 0,05 de espacio entre cada carácter.
2) medir la altura total y el ancho. Registro la máxima altura y la anchura total máxima de la cadena de caracteres han trazado.

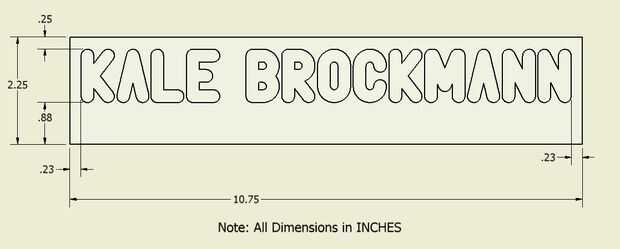

3) calcular el tamaño de la hoja de policarbonato de. Permiten un pequeño borde alrededor del texto. En la parte superior y ambos lados del texto un aproximadamente 0.25 en-0.5 en frontera es generalmente apropiado. El borde inferior debe ser un poco más grande para permitir la luz desde el LED se extendió. Un límite de 0,5 en-0.75 en sería apropiado. Agregar las dimensiones de la frontera a las dimensiones del texto en el paso anterior.
