Impresionante placa de escritorio LED Edge-lit (6 / 10 paso)

Paso 6: Montar el LED del circuito

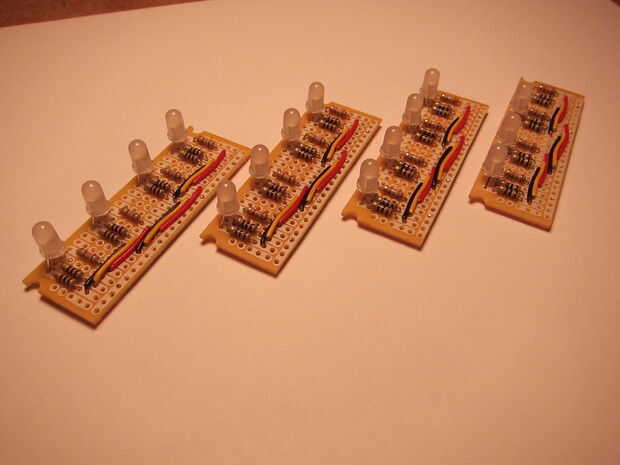

El circuito total del LED se compone de cuatro circuitos idénticamente. En primer lugar, montar los cuatro circuitos individuales. A continuación, conéctelos juntos para formar el circuito de LED completo.

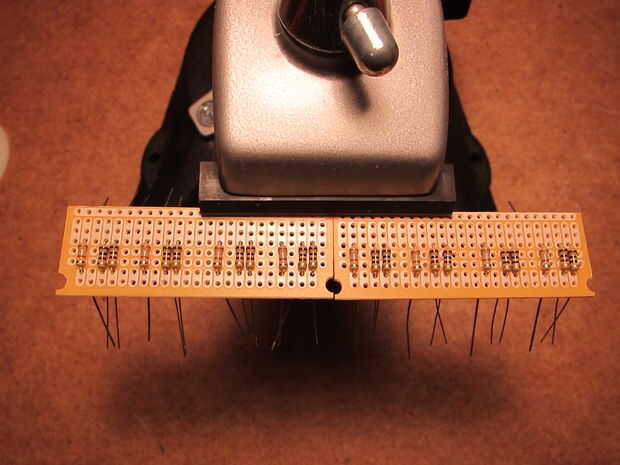

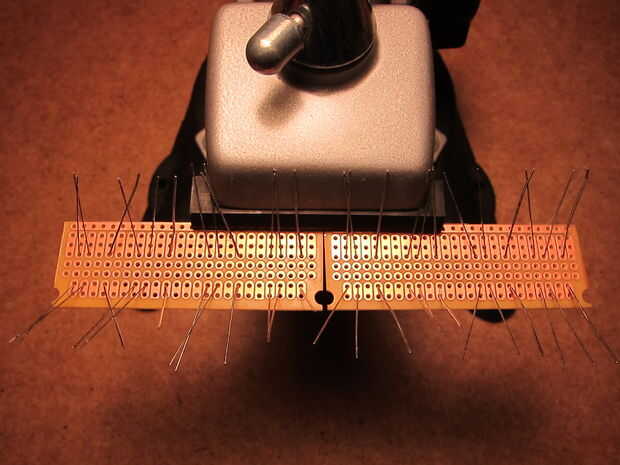

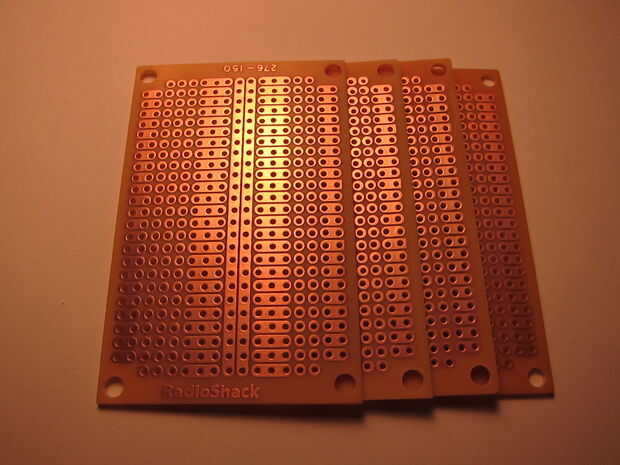

1) circuitos Radioshack cortar por la mitad. La placa de circuito de Radioshack no es simétrica, por lo que ambos lados no se puede utilizar en el mismo proyecto. El medio a utilizar es 8holes x 25holes (ver fotos abajo). Para cortar el tablero por la mitad, puntuación de ambos lados de la junta con el cuchillo a lo largo de la regleta que funciona longitud sabio del lado de la placa que va a ser desechada. Utilice el borde de una mesa para romper el tablero a lo largo de la línea anotada. Luego, use una herramienta rotatoria de alta velocidad Dremel para moler el color de borde en la regleta longitudinal restante.

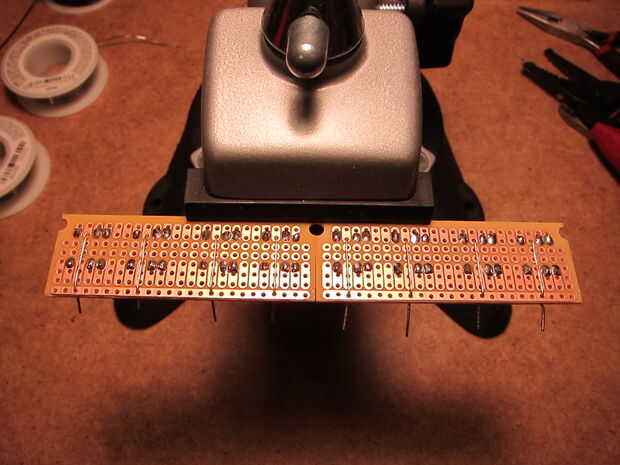

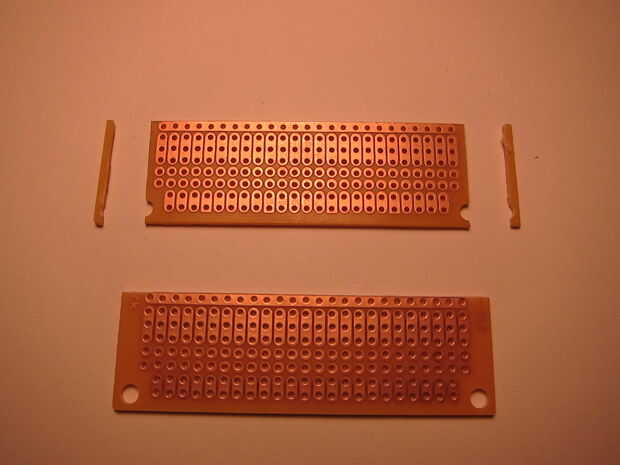

2) recortar partes del tablero de. Con el fin de mantener una distancia uniforme entre el LED los lados cortos del tablero que se deban recortar. Con un cuchillo, marcar ambos lados de la Junta a lo largo de una línea paralela al borde que cruza el centro del agujero de montaje. Utilice dos pinzas para romper el borde no deseado.

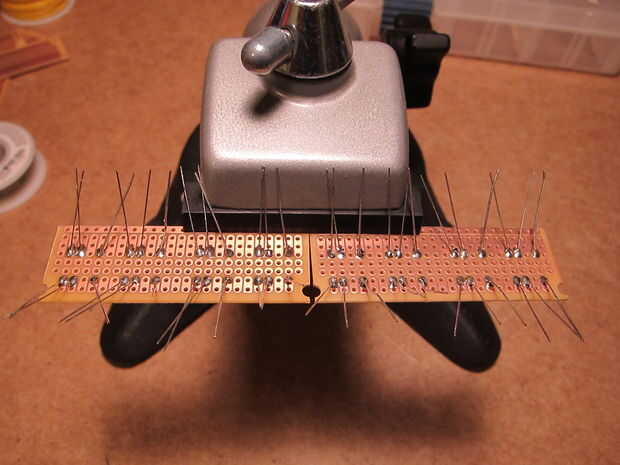

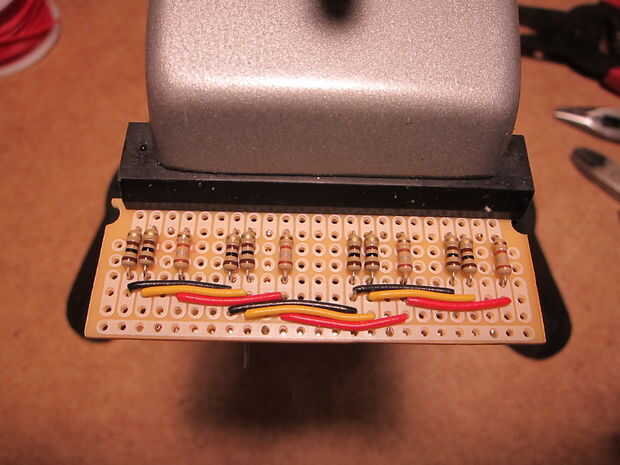

3) de la soldadura de resistencias en su lugar. Doble las puntas para que se encajan entre los lugares indicados en el modelo de CAD en la foto a continuación. Coloque resistentes a las en sus respectivas posiciones como se indica, en lugar de la soldadura y recortar las puntas.

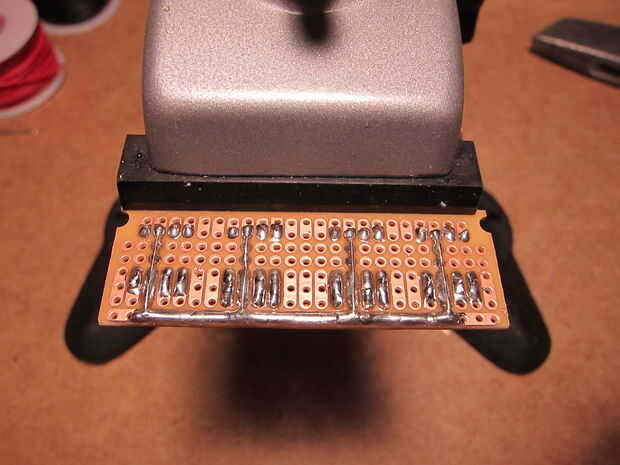

4) puente de soldadura de los cables en su lugar. Cortar a la longitud y el aislamiento de la tira de los extremos de los cables de cobre sólido de 22AWG. La soldadura en lugar de tender un puente sobre los nodos especificados. Recortar puntas extendidas.

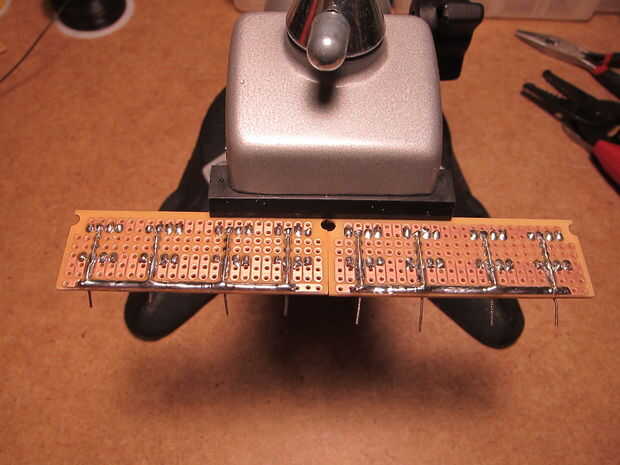

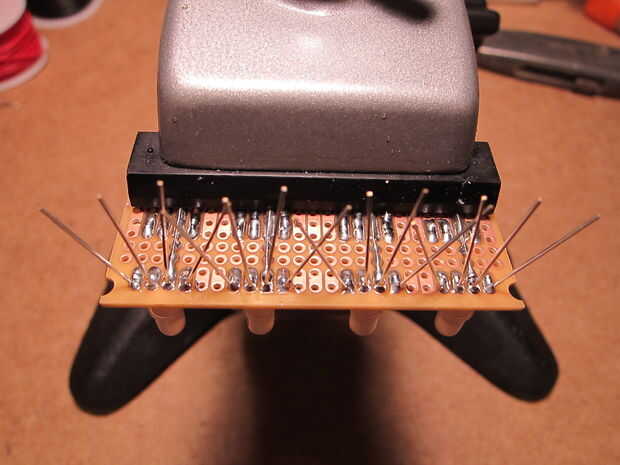

5) soldadura LED en lugar. ¡ Lugar LED en posición correcta, observando la polaridad correcta del diodo. Los nombres de los conductores se indican en un cuadro abajo. Sueldan en lugar mantener el eje vertical de la perpendicular de LED en la parte superior del tablero del circuito. Recortar puntas extendidas.

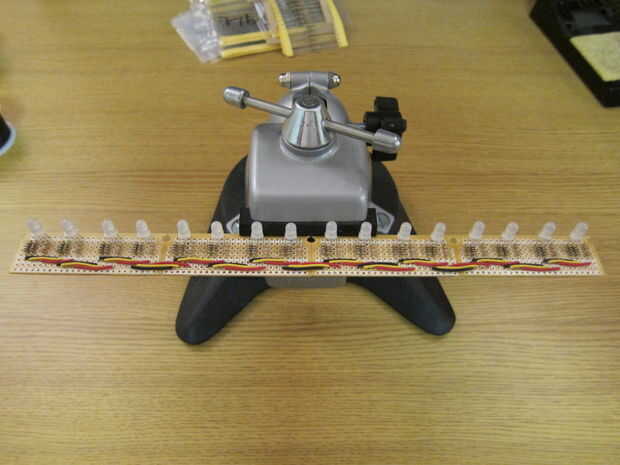

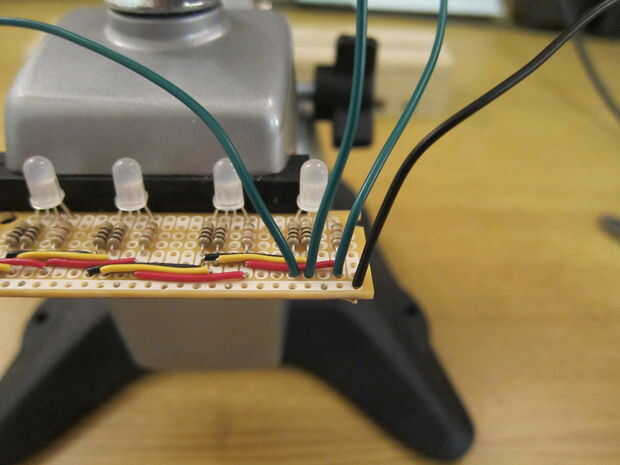

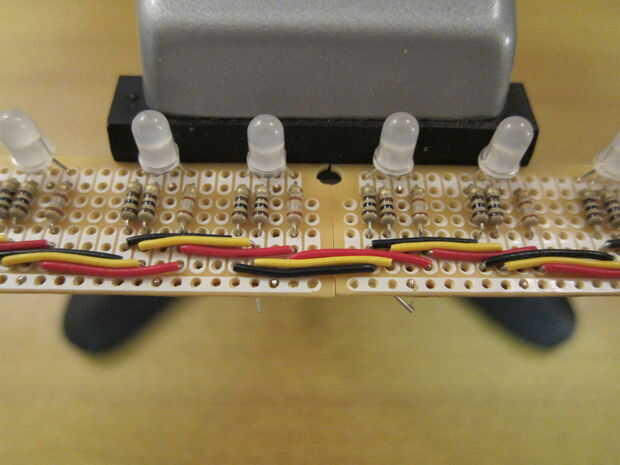

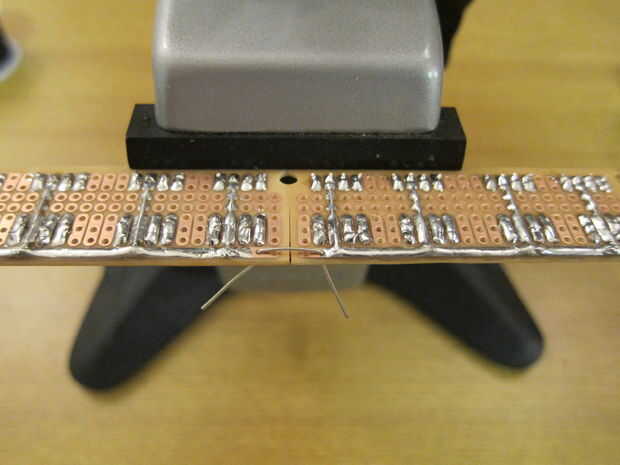

6) Únete subconjuntos. Cortar a la longitud y el aislamiento de la tira de los extremos de los cables de cobre sólido de 22AWG. La soldadura en lugar de tender un puente sobre los nodos especificados. Recortar puntas extendidas.
