Impresionante placa de escritorio LED Edge-lit (7 / 10 paso)

Paso 7: Montar el circuito microcontrolador

El circuito del microcontrolador es muy sencillo. La base del circuito es el PICAXE 8 Pin Proto Kit. Tres pins de salida pasan a través de un controlador de Darlington a los tres lazos de LED y una clavija de entrada detecta el estado de un interruptor de botón. Todo el circuito está construido directamente en el área de desarrollo del kit proto. Nota: este circuito microcontrolador es apropiado para cualquier situación en que cada LED loop consume menos de 500mA.

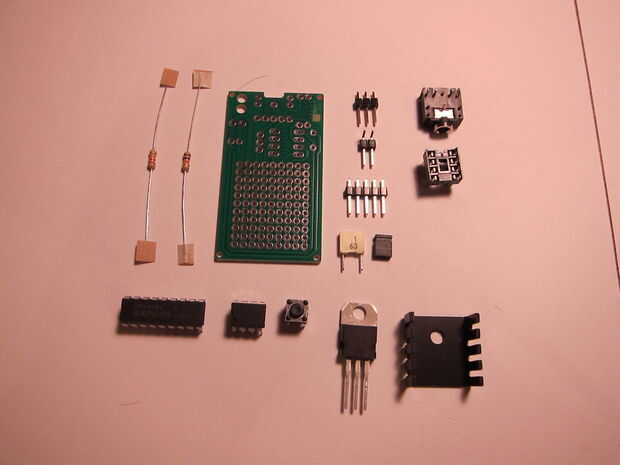

1) kit de soldadura de componentes en el lugar por instrucciones del kit.

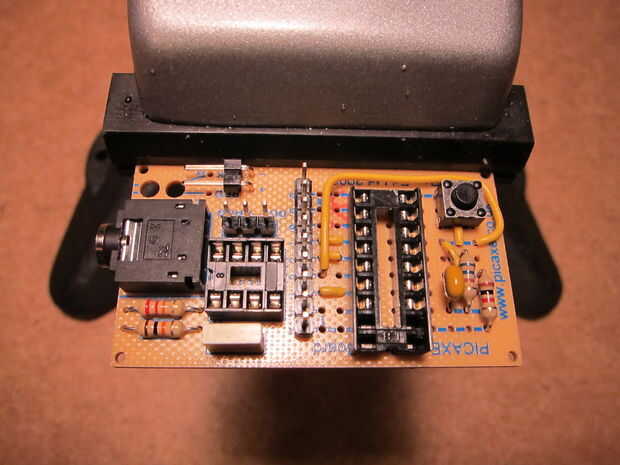

2) soldadura 18 pines zócalo en lugar. Retire los cuatro de los pines más cercanos a la muesca en el lado corto de la toma. Soldar el zócalo en la posición offset indicada en la siguiente imagen.

3) de la soldadura en lugar mini pulsador y debounce componentes. Para resolver el problema del rebote del interruptor, he incluido un elemento de hardware debounce consisten en una resistencia de 560 Ohm y un 0.47uf condensador. Referencia el esquema y las fotos de abajo para la correcta colocación. Cortar cables.

4) de la soldadura de los cables de jumper entre guías de suministro, componentes y pines del microcontrolador. Referencia el esquema y las fotos de abajo para la correcta colocación. Cortar cables.

5) encabezados en lugar de la soldadura. Lugar el 2 x 1 90 grados encabezado y la cabecera recta 5 x 1 en ubicaciones especificadas a continuación.
