Paso 3: electrónica
La electrónica para este proyecto es muy sencilla y sólo requiere un conocimiento básico para completar.
Algunas cosas para recordar.
- LED está polarizado, la corta longitud del cable es el negativo (o tierra), mientras que el largo uno es positivo.

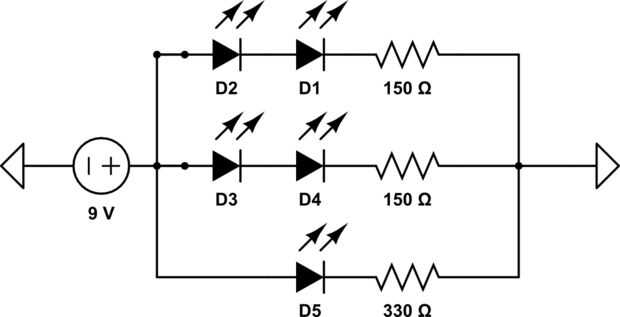

- En el esquema dado, los valores de resistencia que se calculan son 150 ohmios y 330 ohmios, para los propósitos de este proyecto, utiliza una resistencia de 110 ohm y pegado con la resistencia de 330 ohm.
- buena soldadura conexiones son muy importantes, siempre pruebe la continuidad de cada articulación antes nada encubriendo o pasar.
En este esquema hay simplemente un 9 voltios fuente de alimentación está conectado a 5 LED en paralelo. Al conectar el lado positivo del LED permite para usar cable rojo, en cuanto a marcar lo que son, por el contrario usamos negro en el lado negativo. En cada LED "cadena" hay dos LEDS (excepto la última) donde se suelda el lado negativo del primer LED en el lado positivo del segundo LED. Las resistencias se pueden agregar al positivo del lado negativo del circuito, pero para nuestros propósitos sólo lo soldadas a la parte negativa. Última parte es el lado positivo de 9 voltios al lado positivo de todas las LED "cadenas" y el lado negativo de 9 voltios a todas las resistencias de la soldadura. Siempre que las uniones de soldadura son buenas y polaridad fue mirada cuidadosamente, todos los LED deberán encenderse!
