Paso 8: Linakge montaje: apriete juntos los vínculos

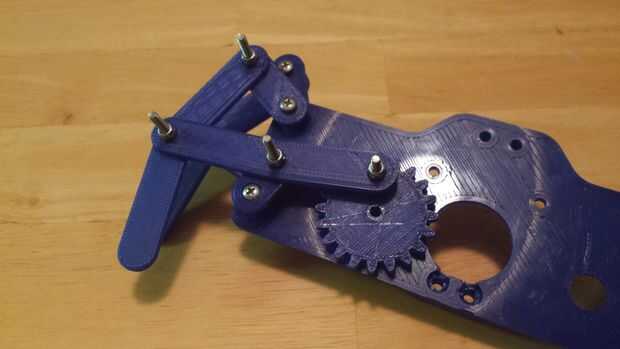

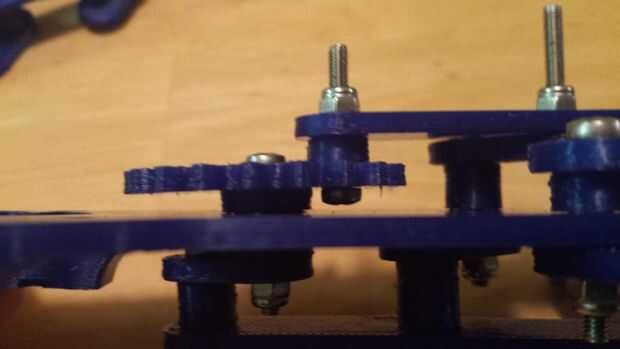

Conectar y vincular los dos vínculos en el marco de la vinculación uniendo los ejes de balancín superior e inferior al bastidor con los tornillos que se insertan desde la vinculación exterior. El eje de balancín inferior y superior eje de balancín de la vinculación exterior están separados de la estructura por un espaciador de 7mm para el eje de balancín inferior y un espaciador de 4mm para el eje de balancín superior.

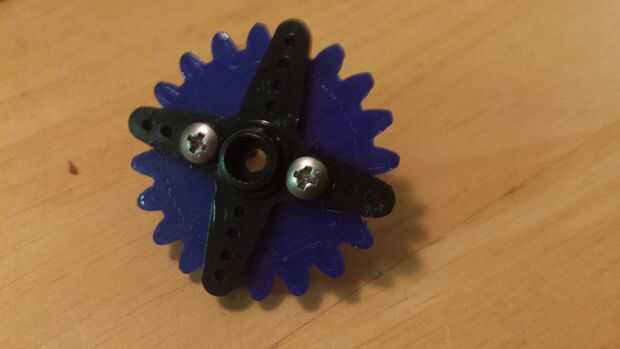

A continuación, unir los dos vínculos colocando el rodillo en la ranura y separar el engranaje y la manivela de la polea y el marco con separadores de 3mm, uno para cada lado. Traer juntos les apriete el conjunto de eje entero (Gear -> 3mmSpacer -> loca -> 3mmSpacer -> manivela) con un perno y la tuerca de fijación para que cuando el engranaje gire la manivela girará también, haciéndolos uno.
Cuando usted apriete juntos Asegúrese de que la manivela y engranajes están orientados como se muestra en la foto. Para que donde el powerlink conecta con el engranaje de la posición está justo enfrente de donde el powerlink del interior acoplamiento se conecta a la biela.

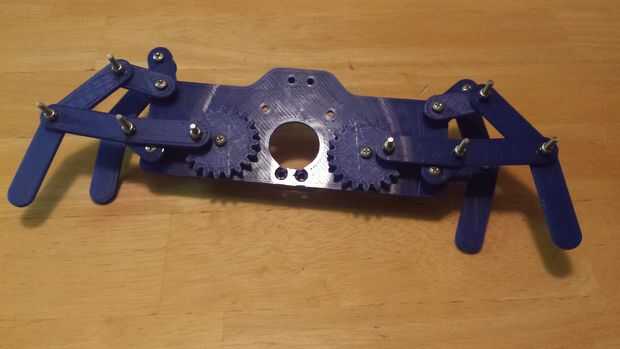

Cuando todo está hecho ahora tienen una vinculación regulados y puede trabajar en el otro lado de la estructura de acoplamiento. Los pasos son los mismos, la única diferencia es que se refleja.
