Paso 2: Establecer el modelo para la impresión de voronoi
La forma de Voronoi requiere más atención.

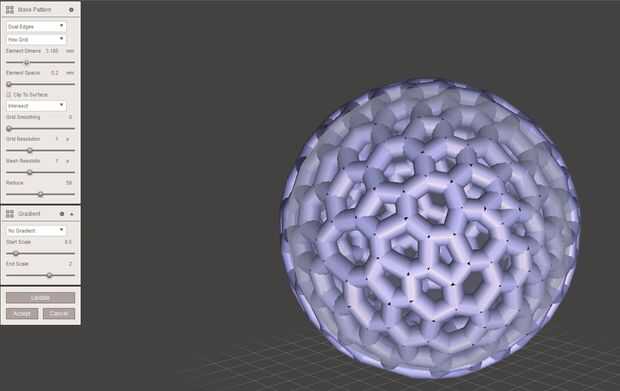

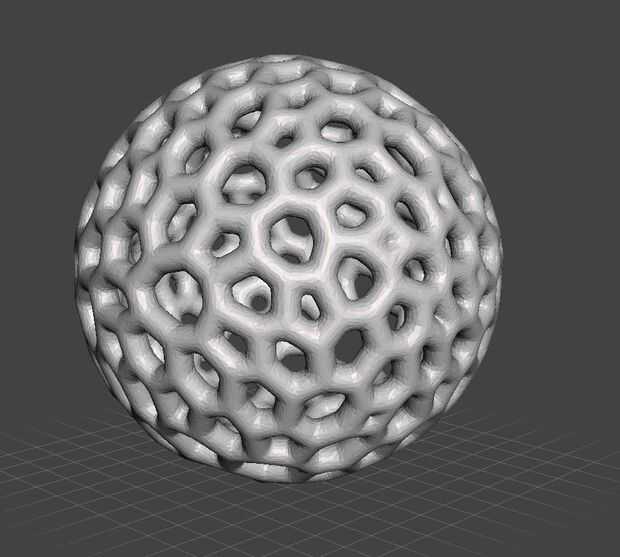

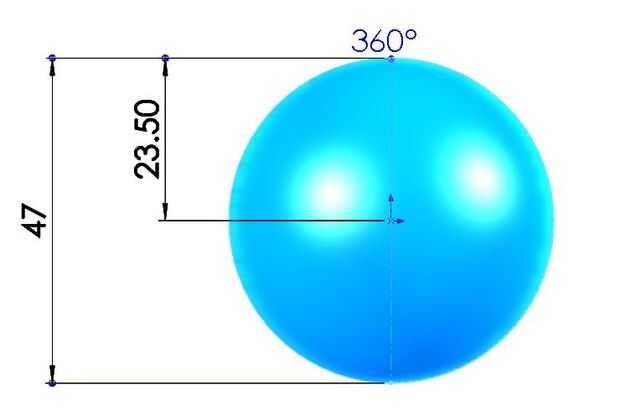

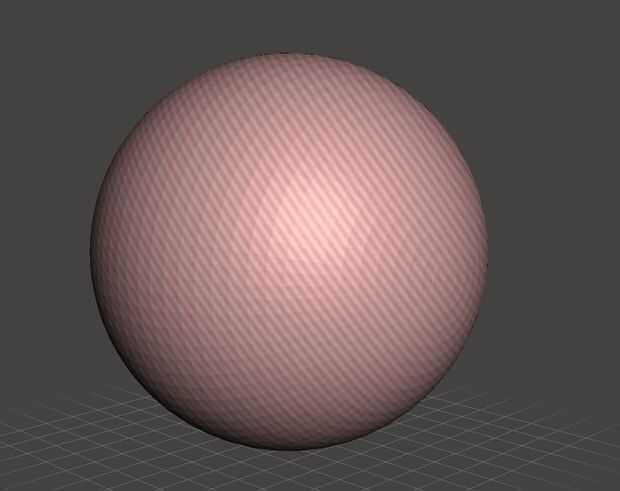

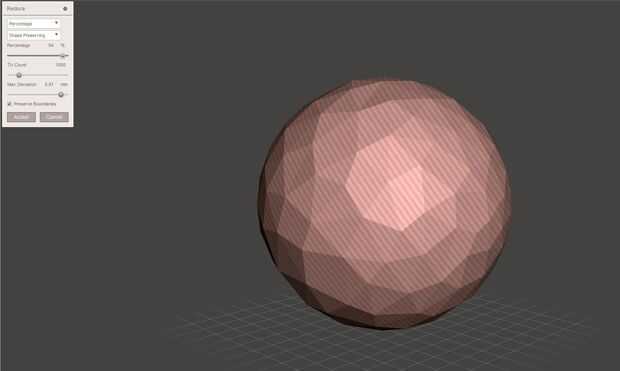

Primero se crea una esfera sin cáscara. Esta esfera es entonces convertida en Autodesk Meshmixer Voronoi basado en forma, similar a la forma presentada en este instructivo:
Una cosa importante a tener en cuenta al crear estas formas de Voronoi es externo-internos dimensiones y cambio un poco (el proceso no coincide con nuestra previsión de que los tubos se crearía en el centro de la superficie). En nuestro caso esto dio lugar a una disminución de 2,3 mm de diámetro.

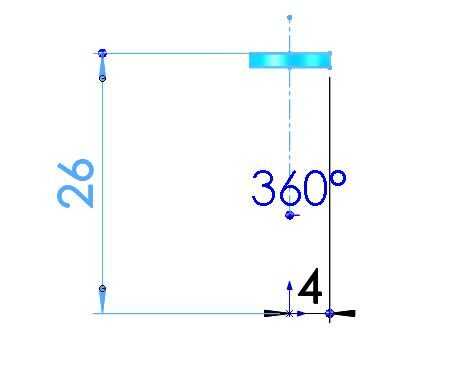

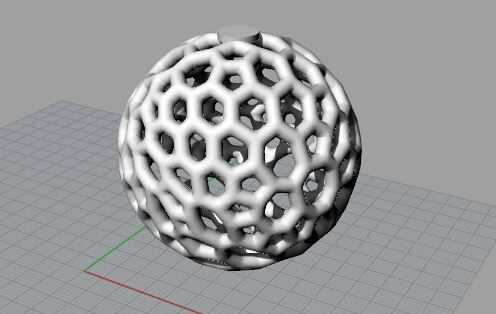

Combinando formas de Voronoi con formas sólidas resulta un poco complicado. En nuestro caso había importado el modelo en Rhino de Voronoi y agregar manualmente los dos cilindros sólidos. La combinación de estas formas requiere mucha atención, como las interferencias entre las formas juegan un papel importante en la resistencia final del objeto. Puede ser necesario modelar algunas superficies de conexión personalizadas.
Una vez hecho el modelo, se puede exportar como un archivo .stl y cargado en el software de la impresora.
