IMPRESO del CNC el eje de Z para los proyectos ARDUINO o pequeño router, impresora.

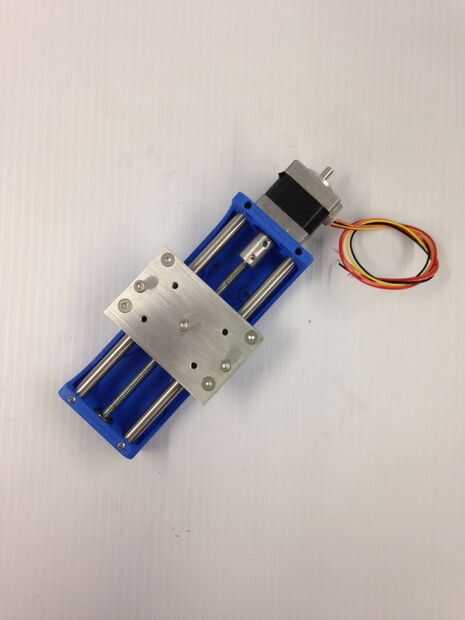

Un pequeño deslizador de eje de Z para pequeñas sus pequeños proyectos.

Utilice un nema 14 paso a paso y componentes simples.

Usted puede comprar el kit de mecánico aquí: http://www.cnc4newbie.com

O usted puede comprar en su ferretería local.

Descargar los archivos STL desde mi thingiverse: http://www.thingiverse.com/thing:760793

Material necesario:

1 x regulador ABS
1 x cuerpo del ABS
2 x 6" barra 5/16" diámetro 8mm no utilice y ajuste los orificios con una broca de 8 mm.
1 x 5" roscado de varilla 1/4-20 o use 6mmx1mm y ajuste del acoplador
1 x 1/4-20 tuerca o tuerca de 6mmx1mm si utiliza varilla roscada métrica
1 acoplador de x, debe coincidir con la varilla roscada y el eje del motor, usted puede imprimir uno!!!!
4 x tornillo de cabeza plana de 3 x 8 mm
4 x tornillo de cabeza plana de 4 x 14 mm.
tuercas 4 x 4 mm.
1 brida x 6 mm x 12 m m del cojinete
4 x tornillo de fijación 4 x 5 mm

1 x 2 "x 3" frontal placa de aluminio con 7 agujeros de 4mm de rosca

1 x pasos de la nema 14

Voila!!

Por favor voten por mi slider en el concurso de 3D!
Gracias a todos!

EXCUSA PARA MI INGLÉS!!!!
