Paso 8: Conexión de las partes a

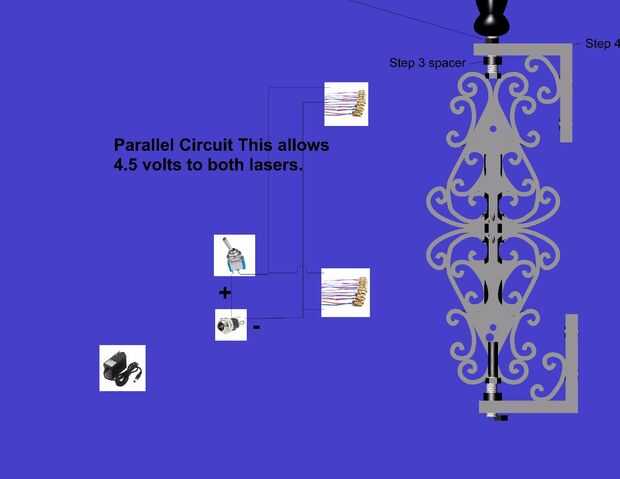

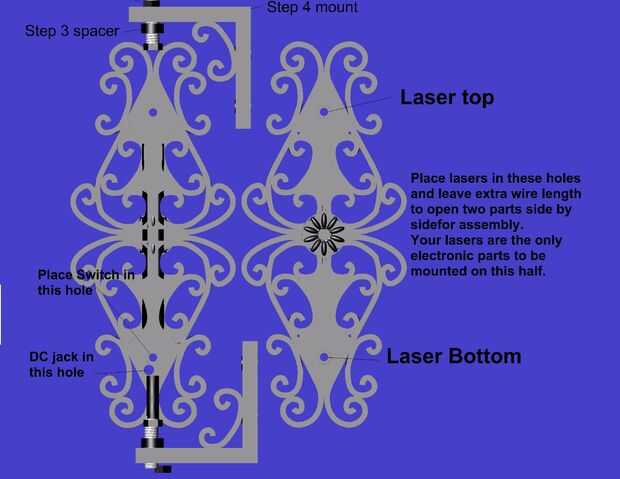

Seguir el circuito básico por encima para la conexión de sus partes. Si está usando esto en conjunción con mi proyecto de impresión las mitades de desplazarse y usar el scroll de abajo que tiene un orificio secundario para un láser que es 36 mm sobre el orificio de la parte inferior que muestra el diagrama de arriba, instale el láser en este agujero en vez del agujero que se muestra el diagrama. El diagrama es para el montaje de láser para un rollo receptor que tiene un desplazamiento secundario con una fotocélula receptora en el mismo. Que circuito se publicarán pronto.

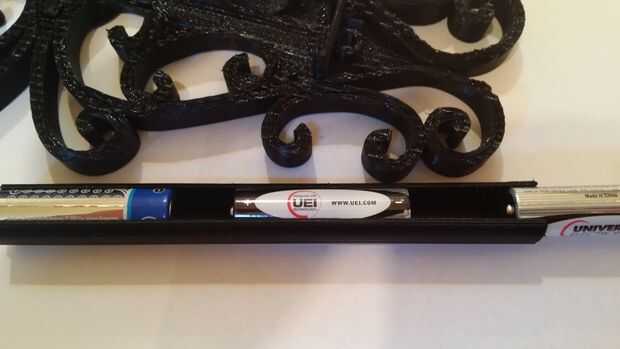

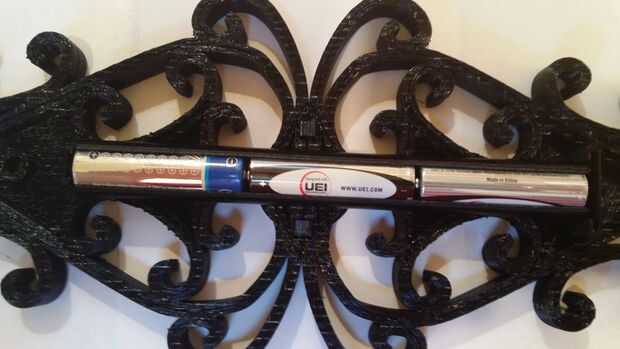

Los láseres se montará en el lado sin el soporte de la batería, pestañas y el tubo.

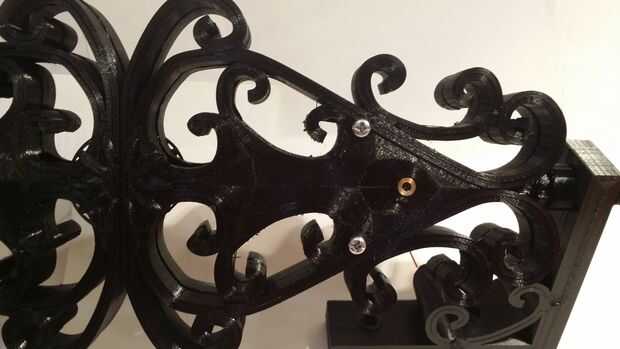

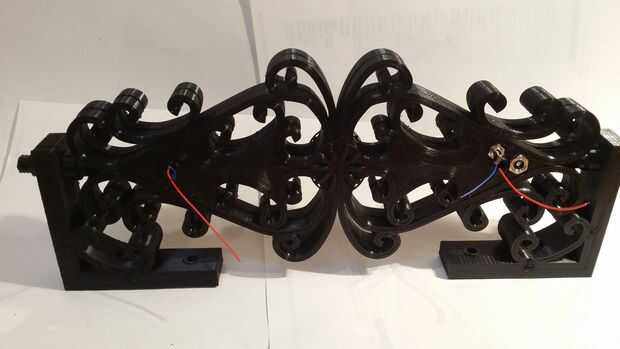

La toma de interruptor y el poder se montará en el otro rollo. Su es un orificio para el conector. Es un poco pequeña para el adaptador de la c.c., pero puede ampliarse con un taladro, y usted tendrá a cram en como el espacio está realmente apretado, ten paciencia como tercera parte del proyecto requiere ingenio un poco con la electrónica. Este proyecto se supone que debe para ser tan discreto como sea posible por lo que no quería que el centro para que parezca una caja normal de electrónica, así que consciente de la tensión de las partes. También, el interruptor no se puede establecer enfrente del láser en la impresión grande como interfieren las dos, así que perforé un agujero al lado. Los agujeros láser son firmemente como el plástico se contrae al secarse, pero con una broca de taladro puede escariar el agujero lo suficiente, pero tenga cuidado de no hacer el agujero demasiado grande. (ver imágenes arriba)

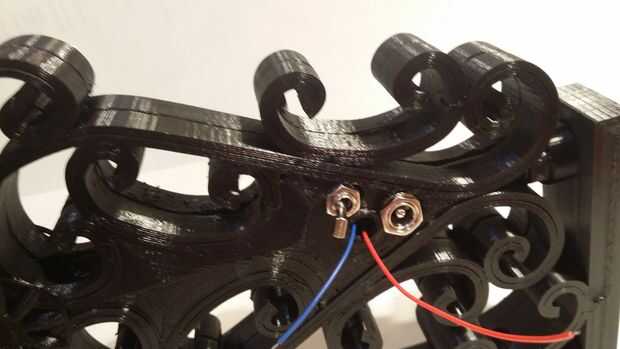

El interruptor se monta en el agujero de enfrente del láser en el otro rollo. Viene con el hardware suministrado por el fabricante del interruptor. Esto funcionará en el rollo más grande y el interruptor se monta junto a la lengüeta de la batería. Si hay interferencia con el orificio del láser opuestas en el otro lado, le clan fuera clip con cortadores de hobby. El conmutador se ajusta agradable y cómodo. El borde del agujero interno puede cortarse a la profundidad deseada del interruptor.

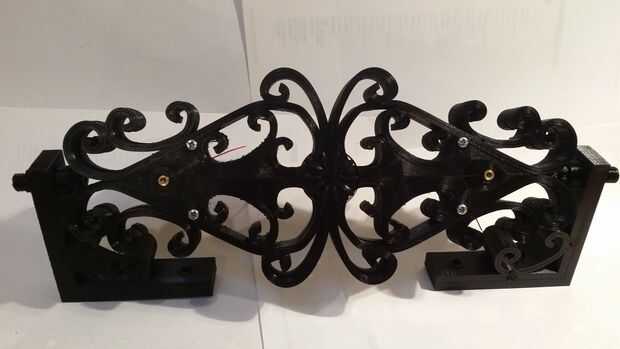

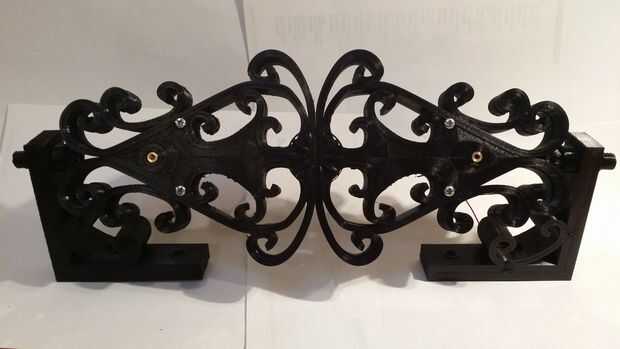

Cuadros de la referencia se proporcionan arriba para su vista previa.
