Paso 9: Grabador de fontanería y agua
Se conecte todas las tuberías internas para la línea de agua y línea de grabador y conecte la bomba y solenoides a la plomería.
Herramientas
-Cuchillo del Exacto
-Destornillador (plano y Phillips)
-Taladro
Materiales
-Teflón
-Shurflow bomba
-Línea de aspersores de 1/4"
-1/4" tubo
-1/2" tubo
-Abrazaderas lazo
-Solenoides
-BreakAway serie 1/4" negro ID en línea cierre lengüeta de la manguera Inserte

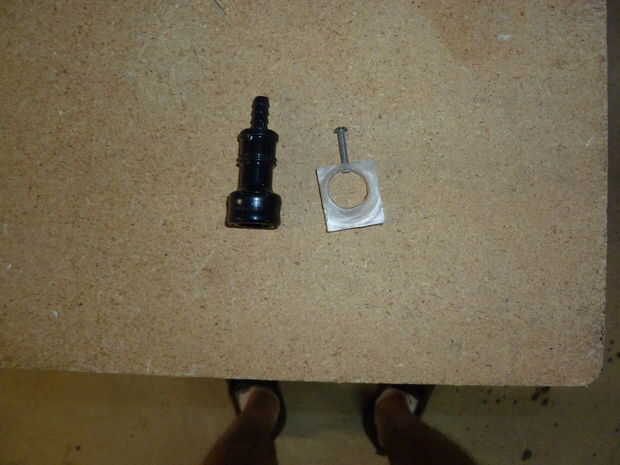

-BreakAway serie 1/4" D.I. Negro Panel montaje manguera lengüeta cuerpo
-(5) 1/4" manguera de polietileno 90 grados de codo Hosebarb x Hosebarb
-1/4" lengüeta de la manguera de Tees de manguera de polietileno
-1/4" polietileno Hosebarb x MIP
-(2) 1/2" polietileno Hosebarb codos de 90 grados
-(2) 1/2" polietileno Hosebarb x FIP
-1/2 "x 1/4" polietileno Hosebarb x Hosebarb
-1/4 "x 3/16" polietileno Hosebarb x Hosebarb
Direcciones
1) esto se hace mucho más fácil visualmente por lo que he incluido muchas fotos para ayudar a guiar a través de este proceso como un simple dibujo hice que voluntad ayudar a visualizar mejor lo que todo se lo conecta.
2) I montar las líneas de agua primero, luego había conectado el sistema de bomba.

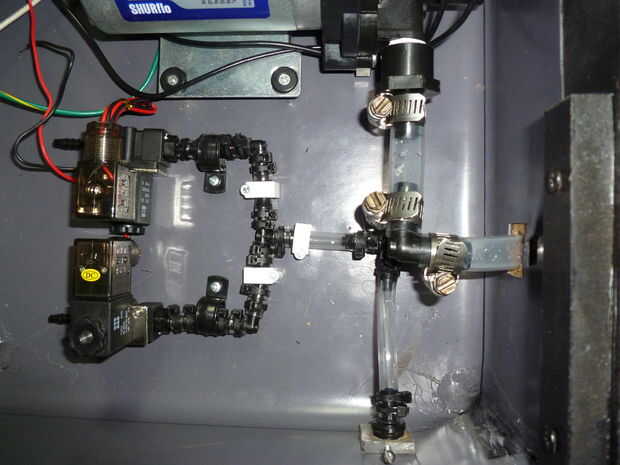

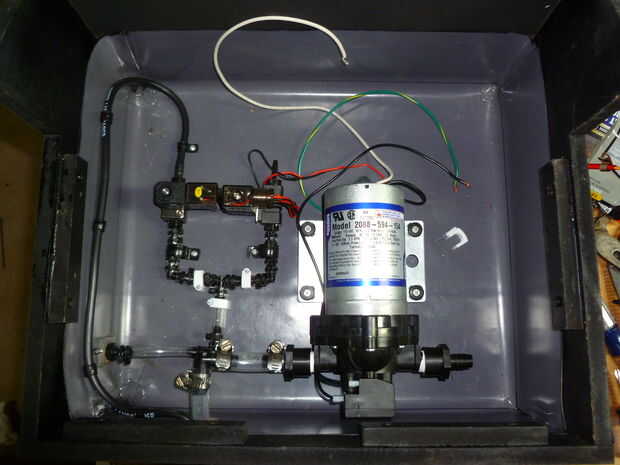

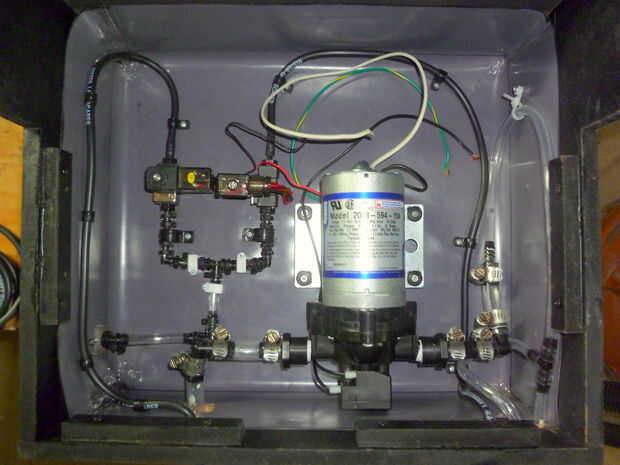

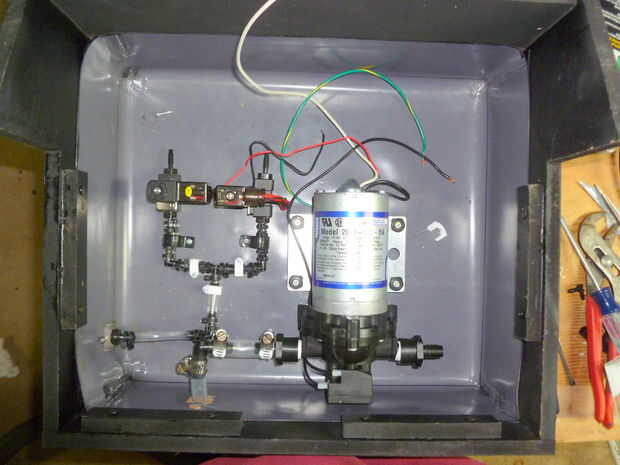

3) mira las fotos de referencia y armar el sistema usando las abrazaderas en su caso.

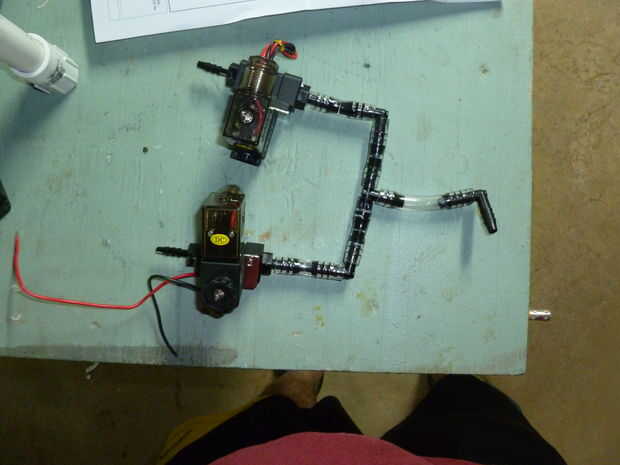

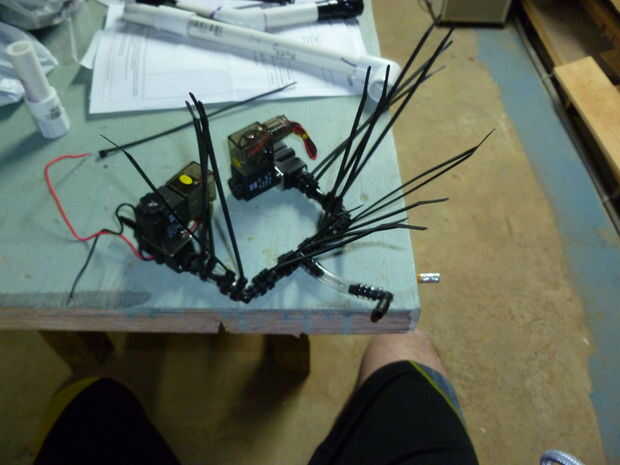

4) puede ser recomendable armar los solenoides con manguera fuera de lugar entonces terminó una vez que sea más difícil que hacer una vez dentro de la caja.

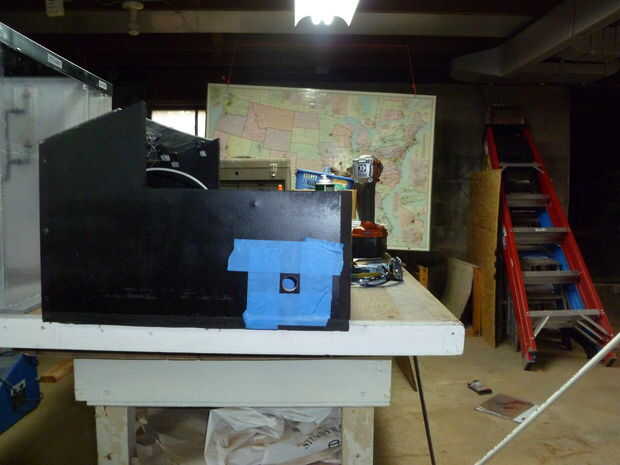

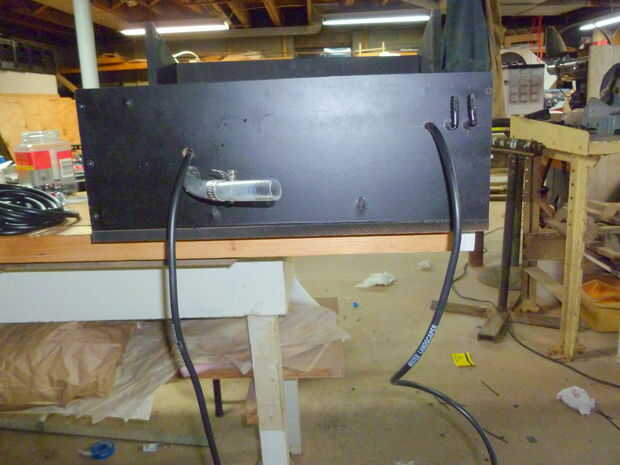

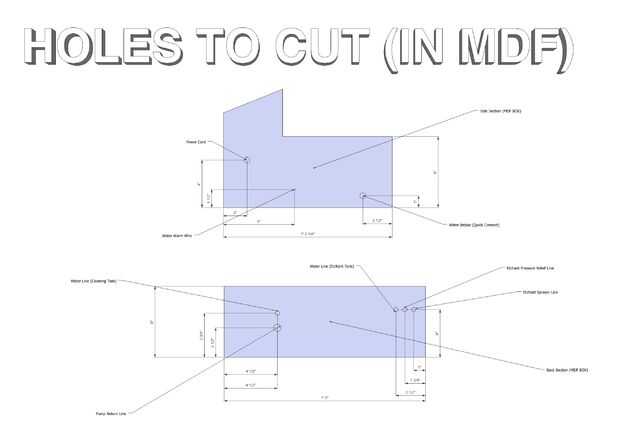

5) he incluido los dibujos donde hacer cortes para todos los tubos para salir de la caja.
Consejos

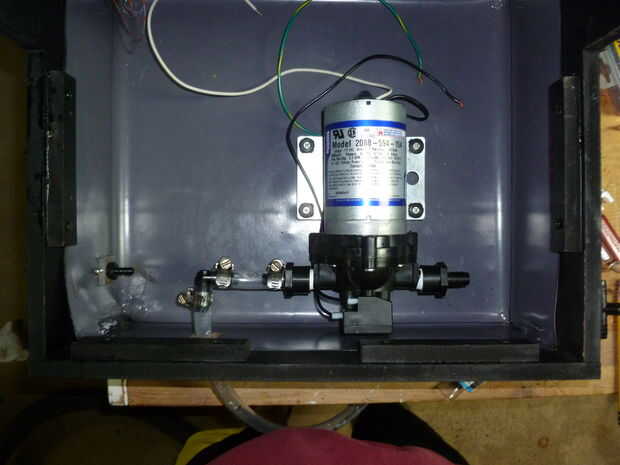

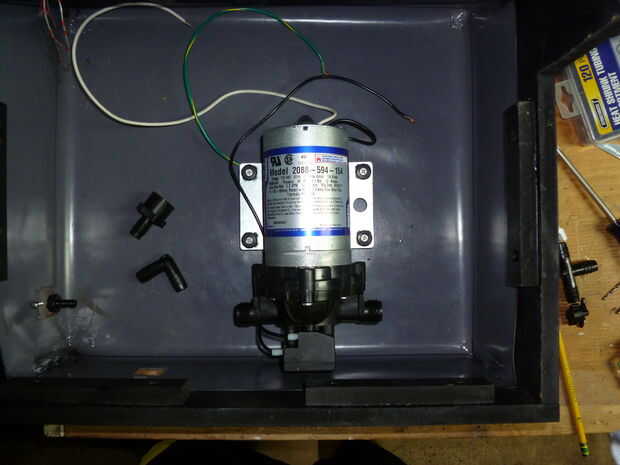

-La bomba se atornilla abajo si no observas en las fotos
-Utilizar cinta de teflón para conexiones roscadas en la línea bomba de retorno para no garantizar haya fugas
-Puedes utilizar electroválvulas de riego, son apenas más grandes que los otros y será necesario un adaptador bajar la tensión a 24V pero esto se puede lograr con poco apuro.
-Los tubos se pueden cortar fácilmente con un cuchillo del exacto.
