Impreso máquina rociador de circuitos (PCB) (10 / 16 paso)

Paso 10: eléctrico

Herramientas
-Soldador
-Destornillador

Materiales
-Caja 2 azul
-Tapa de la caja gang
-Tornillos de 5/8"
-Capuchones
-Soldadura
-Tubos de encogimiento de calor

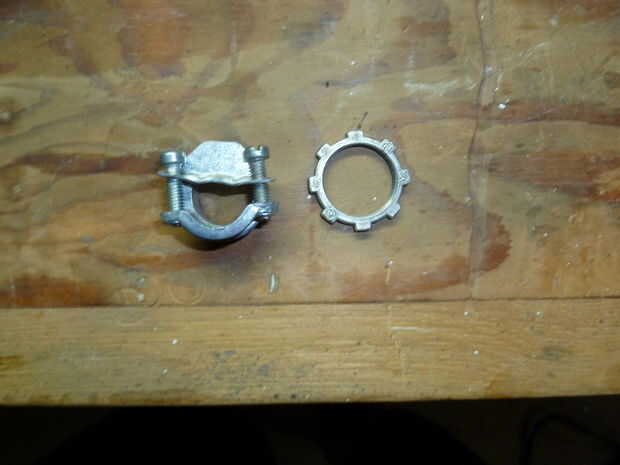

-Abrazaderas de conducto (3)

Direcciones
1) Fije la caja para que la parte superior de la misma quede al ras con el borde superior del revestimiento del PVC.

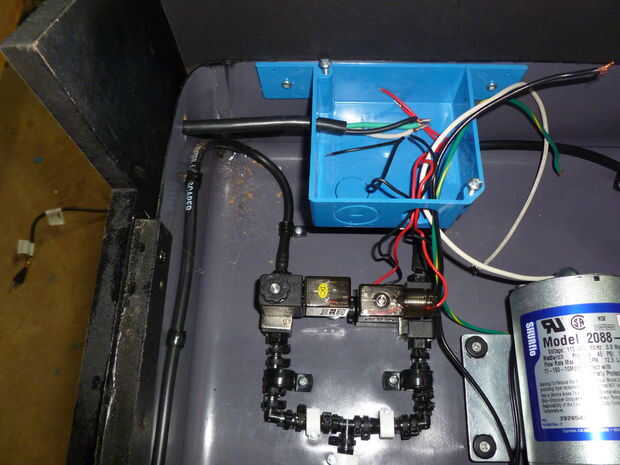

2) orificio para el cable de poder venir por el lado de la caja (si aún no ya hecho en el paso anterior).

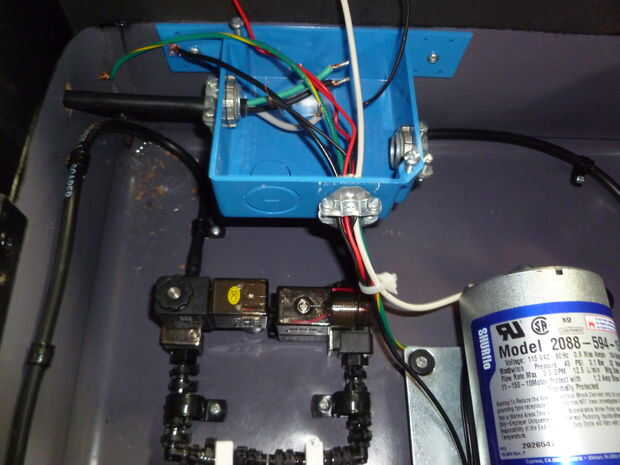

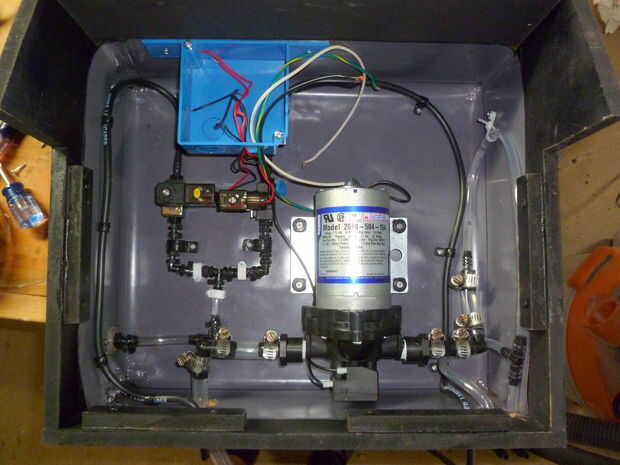

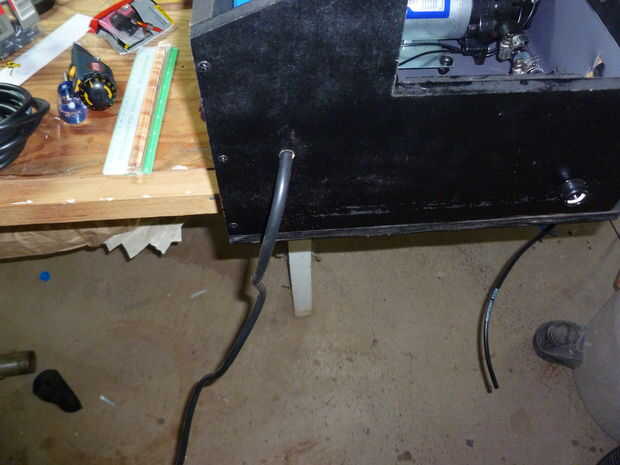

3) Inserte el cable de alimentación en caja a través de la abrazadera de conducto.

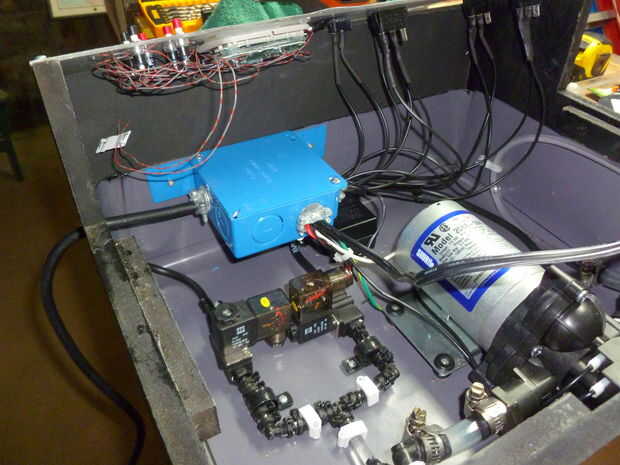

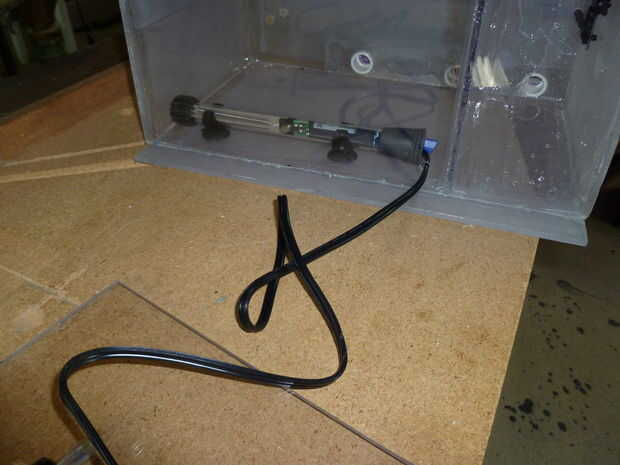

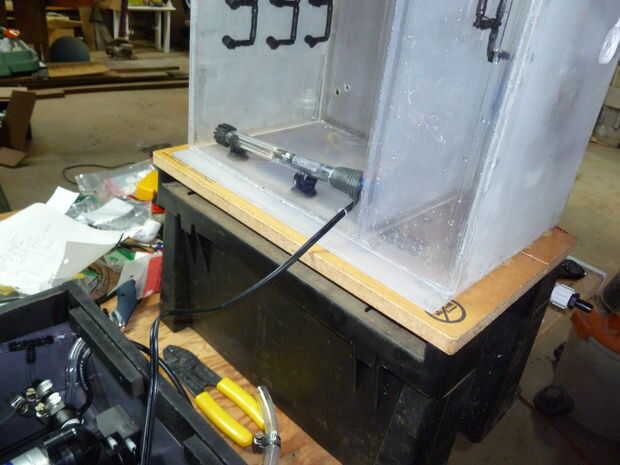

4) Inserte la bomba, el calentador (Asegúrese de que calentador es instalado en el tanque primero) y los cables del solenoide a través de la abrazadera de conducto.

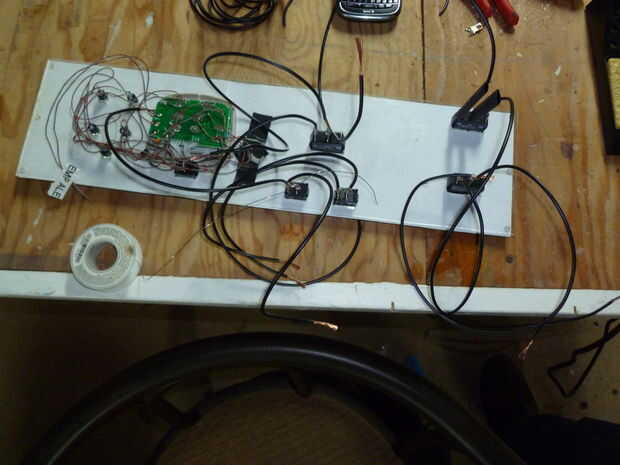

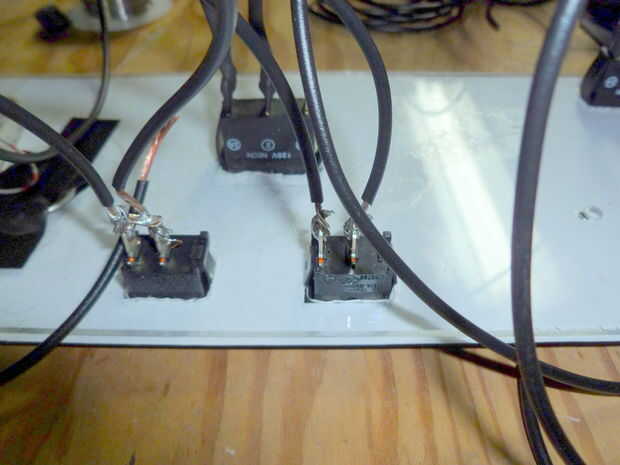

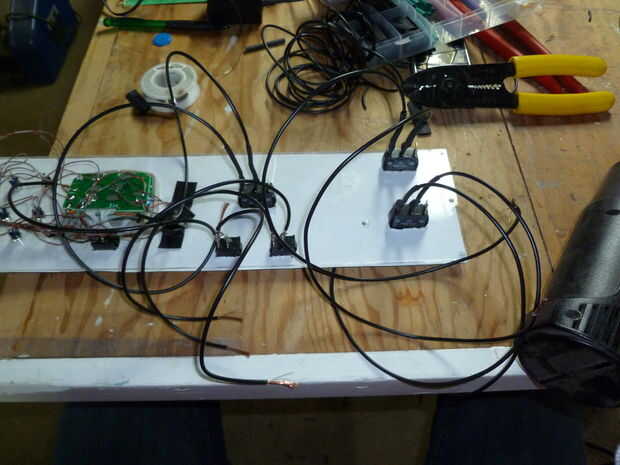

5) soldar cables lo suficiente para llegar a caja en el panel de control en primer lugar antes de fijar el panel de control del tanque.  Utilice tubos del encogimiento del calor para sellar la conexión una vez que los cables han sido soldados a los interruptores.

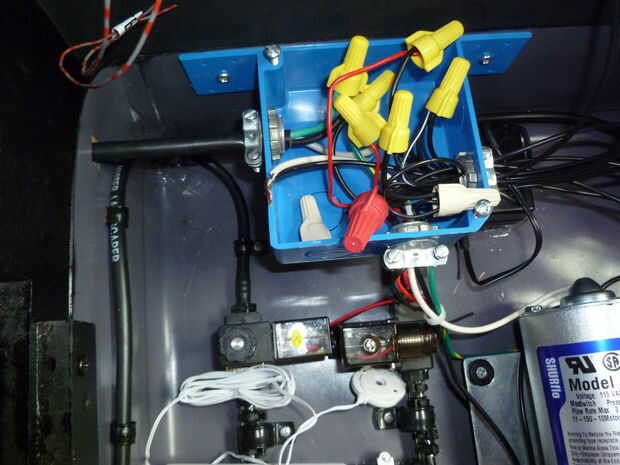

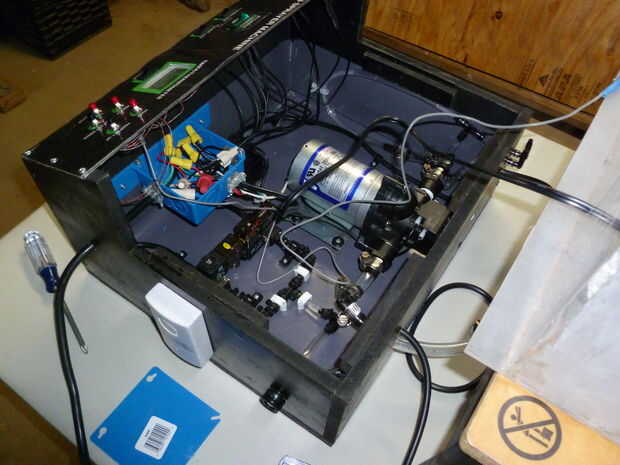

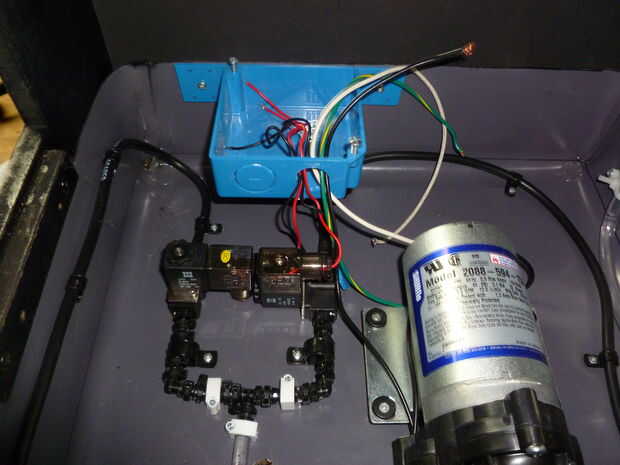

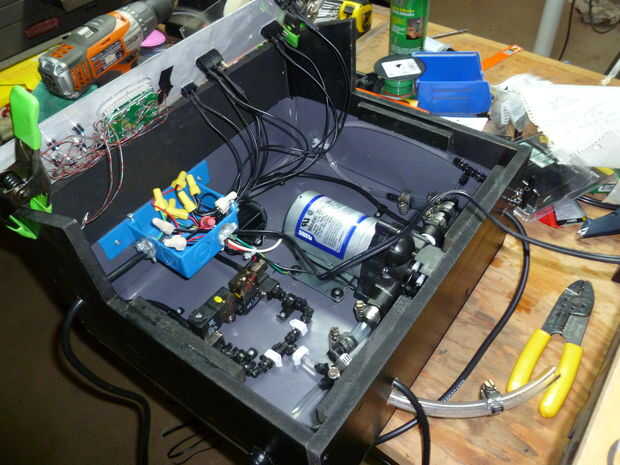

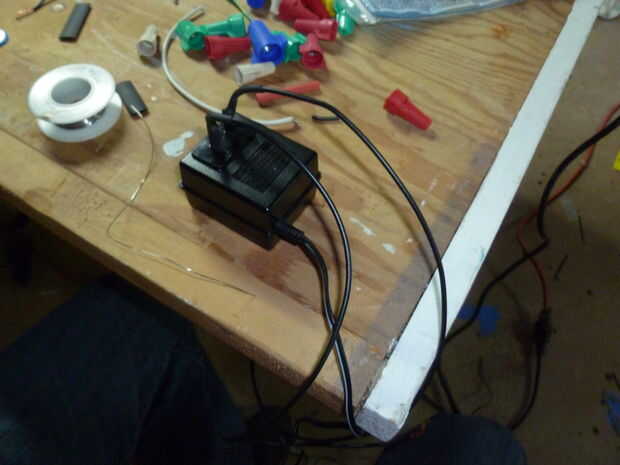

6) conectar todo de acuerdo con el archivo PDF esquemático proporcionado utilizando tuercas para alambre.

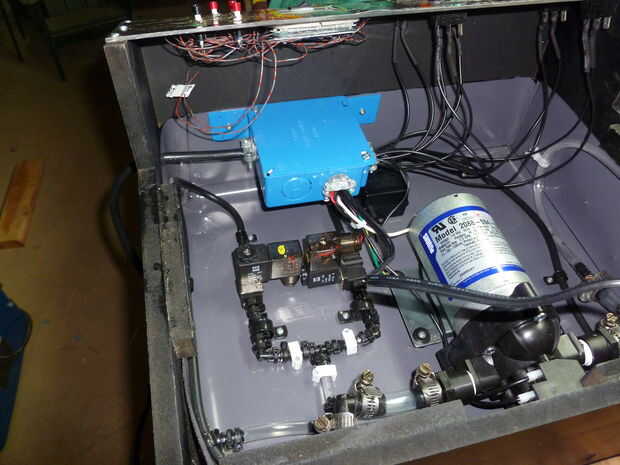

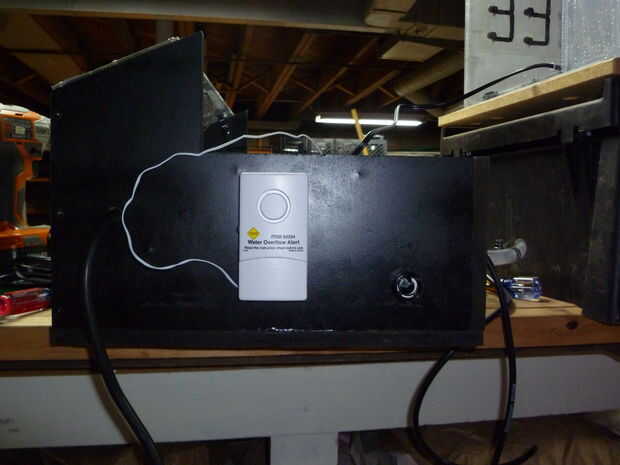

7) una vez que todo está conectado, poner tapa de caja y el tornillo de cierre.

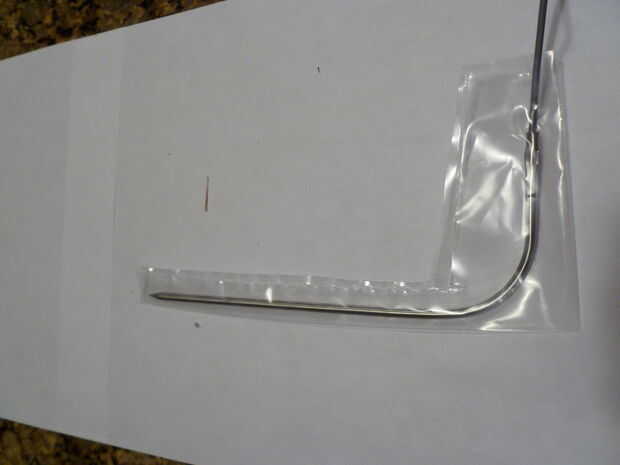

8) poner sonda de temperatura en una especie de bolsa antes de sellar el tanque está hecho de acero inoxidable y se disolverá en caso contrario.

Consejos
-Ser muy cuidado de no dejar ningún cable expuesto.  Todo debe estar cubierto en el cuadro o con un tubo de calor
