Paso 12: Poner juntos
Tiempo reunir todos los componentes para realizarlo la máquina! También construiremos un accesorio modificado para requisitos particulares para hacer las cosas más fácil de conectar todo.
Herramientas
-Cuchillo del Exacto
Materiales
-1/4" tubo de la regadera
-1/4" tubo claro
-Regadera Tees de 3 1/4"
-(2) 1/4" regadera de 90 grados de codo
-1/4" codo de 90 grados
-1/4 "x 3/16" adaptador (aspersor de 1/4 a 1/4" regular)
Direcciones

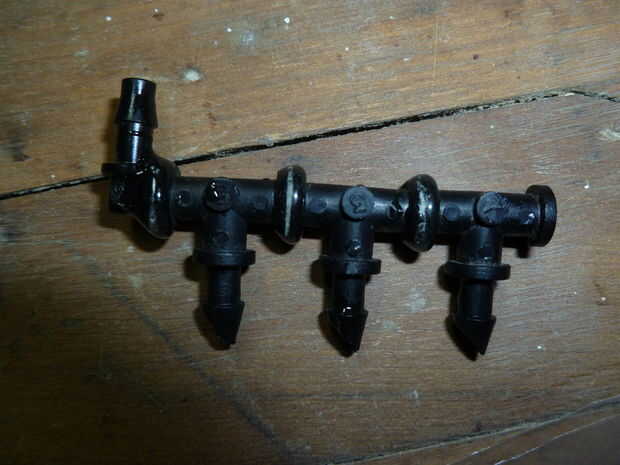

1) en primer lugar, hacemos la instalación personalizada. Comenzar tomando las tres aspersores tes y corte de las porciones laterales (mirar la foto de lo que estaban tratando de hacer para tener una mejor idea de lo que estamos tratando de lograr aquí.
2) cortar un extremo del codo de 90 grados.
3) Conecte todas las piezas con pegamento loco. Una vez seco, sellar todas las juntas con resina epóxica.

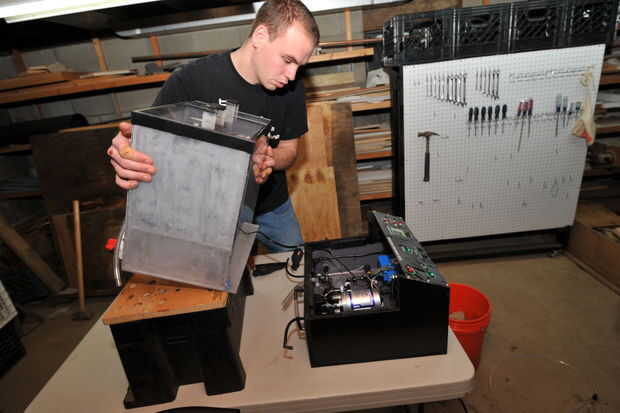

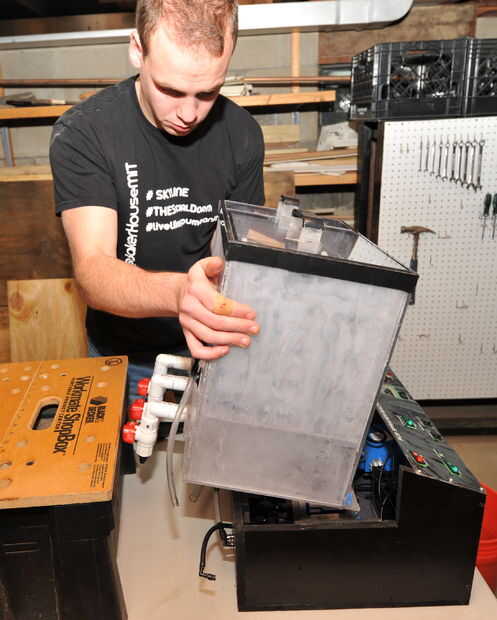

4) Coloque cuidadosamente el depósito dentro de la caja.

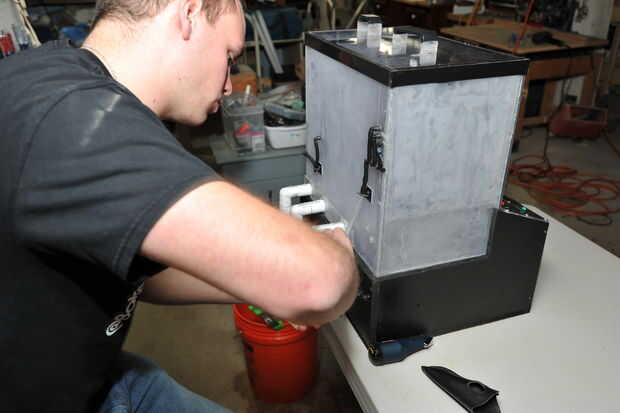

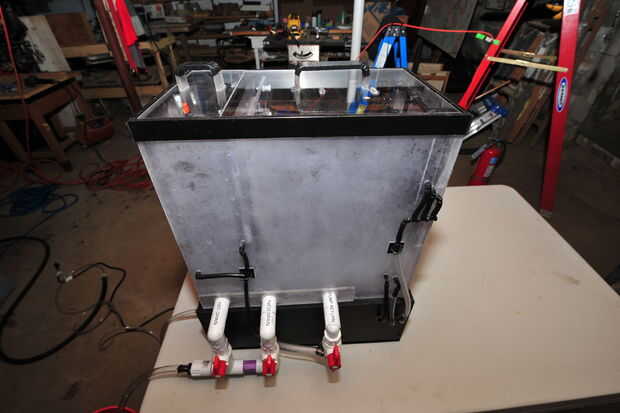

5) Conecte la línea de agua para el depósito de limpieza, la línea de agua al tanque de reactivo (poner un codo de 90 grados en el extremo), la costumbre de montaje se hacen sólo a las cabezas de aerosol para un aspersor de 1/4" x1/4" adaptador regular entonces el 1/4" grabador línea, línea a la lengüeta de la manguera de retorno de la bomba, y finalmente el alivio de la presión de la válvula con un codo de 90 grados en el extremo.
Consejos
-Una vez más, este paso es mucho más fácil de hacer visualmente tan mirada en el tamaño completo de fotos para una mejor idea.
