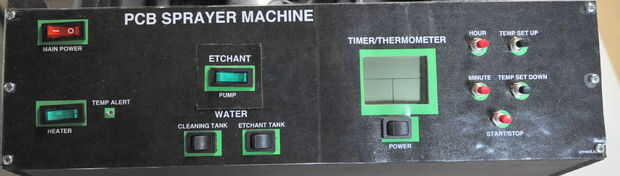

Paso 7: Panel de Control
En este paso, completamente montaremos el panel de control que es muy importante ya que controlará la función de la máquina entera así que asegúrese de hacer un trabajo bonito y aseado. También vamos a hacer algunas leves modificaciones a la unidad del temporizador/termómetro
Herramientas
-Sierra Circular
-Herramienta giratoria
-Taladro (o taladro de prensa)
-Exacto cuchillo (tijeras de trabajo también)
-Soldador
Materiales
-Acrílica hoja (. 093") o más fino
-(3) iluminado interruptores SPST
-Interruptores SPST (3)
-Interruptores de botón (5)
-Teléfono de cable o cualquier otro calibre fino que tienes ahí
Direcciones
Parte-temporizador/termómetro

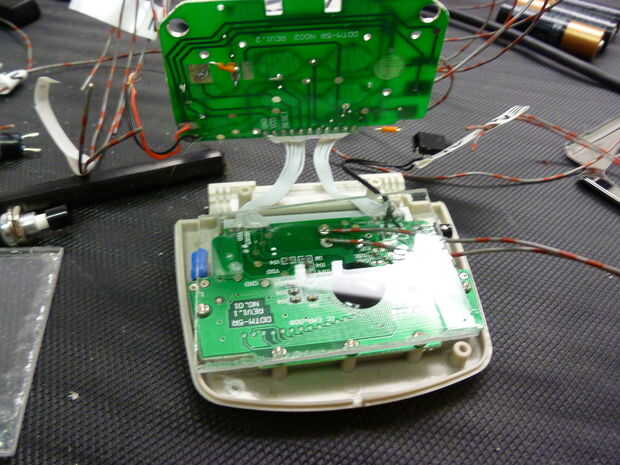

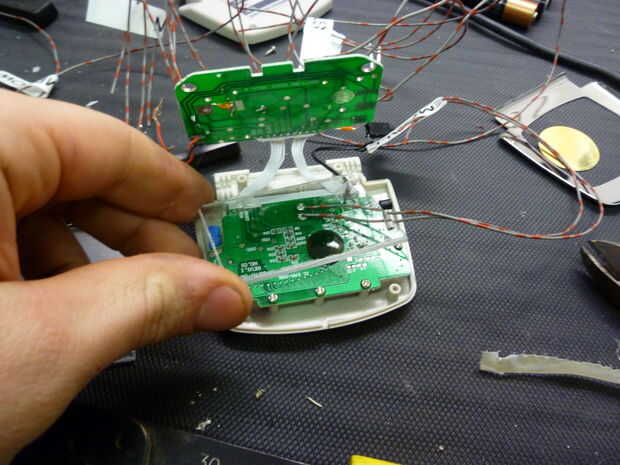

1) Desmonte la unidad del contador de tiempo atrás.

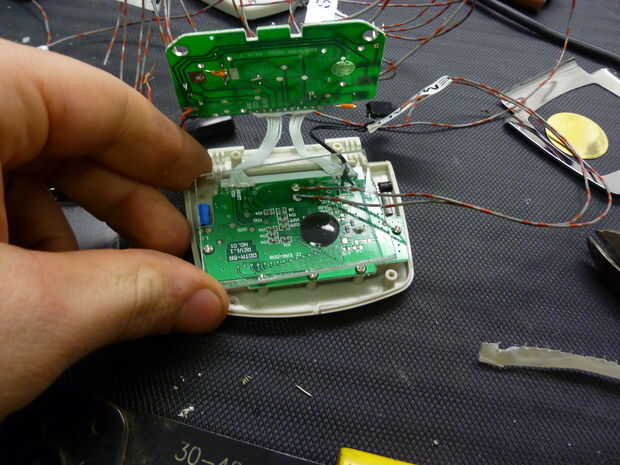

2) la parte de la carcasa a la pantalla, dejarlo solo ya que es necesario para la pantalla trabajar.

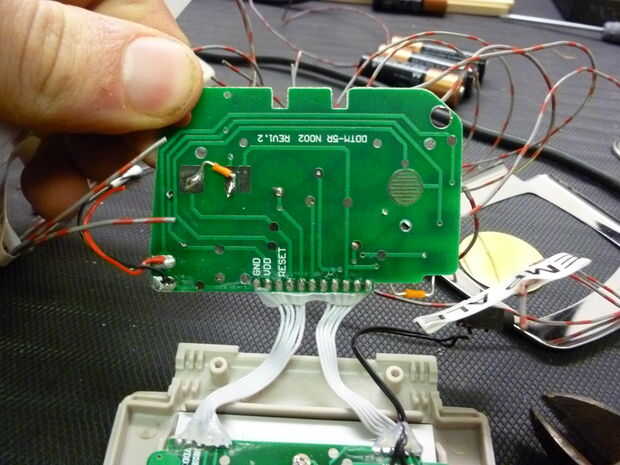

3) cable de puente para la selección de c. dependiendo de su preferencia y otro sobre la alerta de temperatura que debe estar siempre en la soldadura.

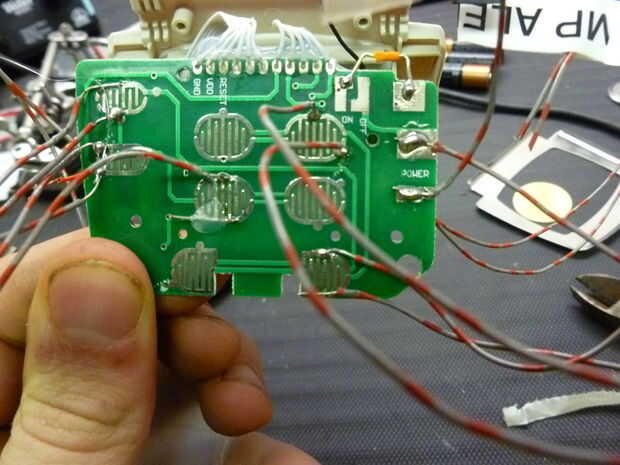

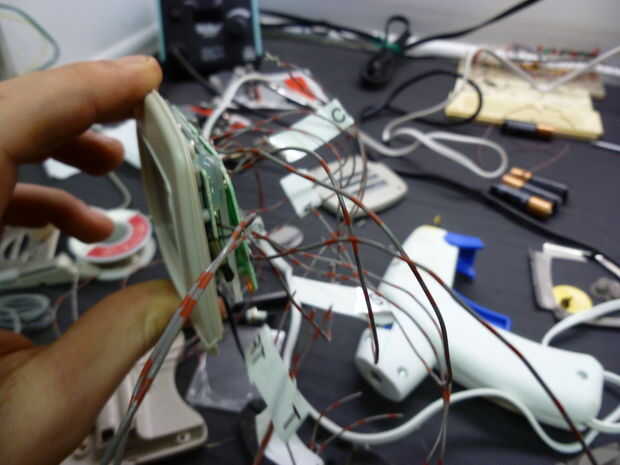

4) de la soldadura de los cables para cambiar pastillas y extremos de la etiqueta para que sean fáciles de identificar más adelante.
5) Inserte la placa de acrílico plástico o pequeña entre paneles y unir dos paneles.
Parte II - Panel de Control

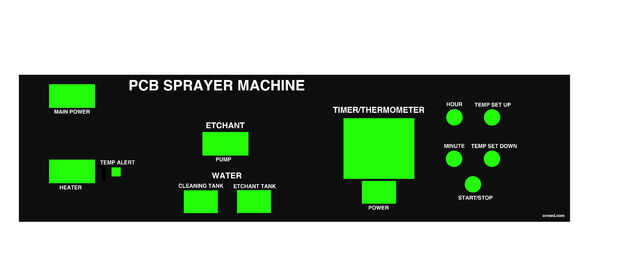

1) imprimir el archivo adjunto del panel de PCB Control.

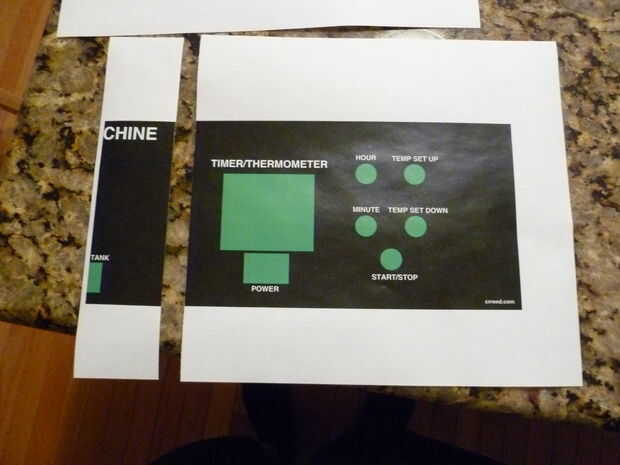

2) montar en una sola pieza (a menos que usted puede imprimir en una sola hoja de papel si tienes una impresora bastante grande) asegurando la escala es 100% así que la longitud debe ser 17". Usted también puede laminar si quieres (todo esto se puede hacer en un staples)
3) corte 17" x4.5" hoja de acrílico delgado.

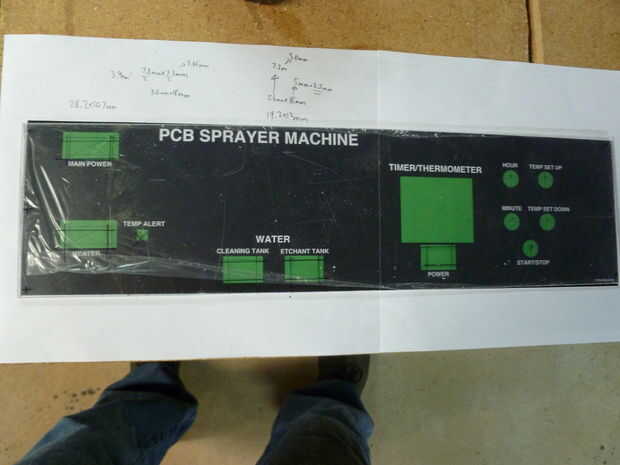

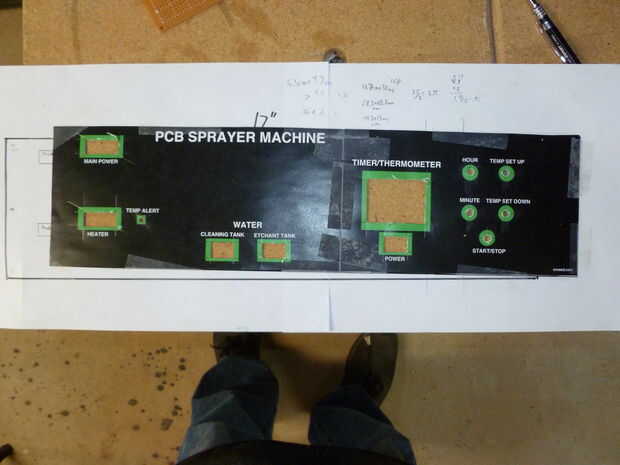

Imprimir 4) colocación de panel de control debajo de la hoja de acrílico, marque la ubicación correcta de botones. Tamaño dependerá de lo que te conecta decide comprar / tener a mano. Sólo quiere asegurarse de que estén centradas (que, como usted puede ver, en mal estado).

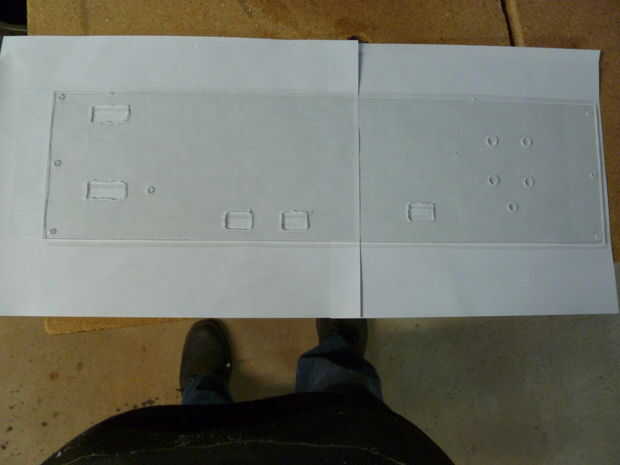

5) una vez marcado, empezar a hacer cortes con una prensa del taladro para los interruptores redondos, tornillos y una herramienta giratoria para los agujeros del interruptor.
6) cuchillo del exacto uso para hacer agujeros en la hoja de panel de control que se acomode a los interruptores.

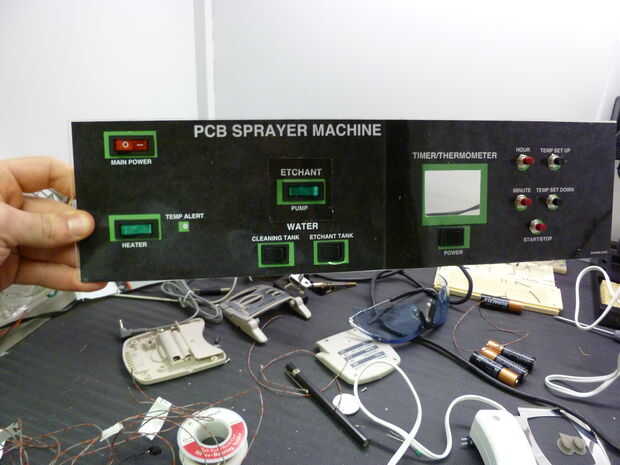

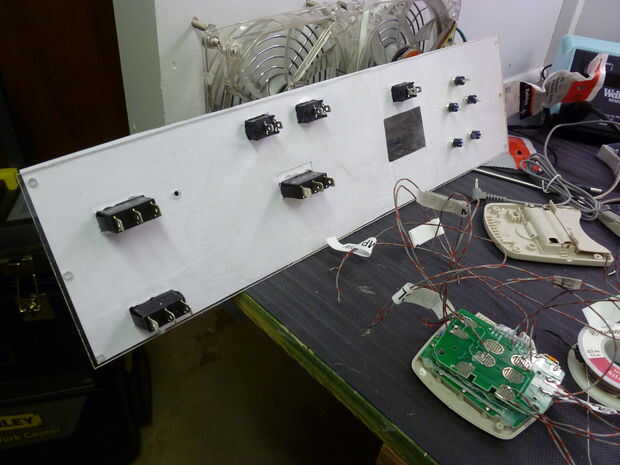

7) Instale interruptores y pantalla LCD (que se asegura con pegamento caliente).

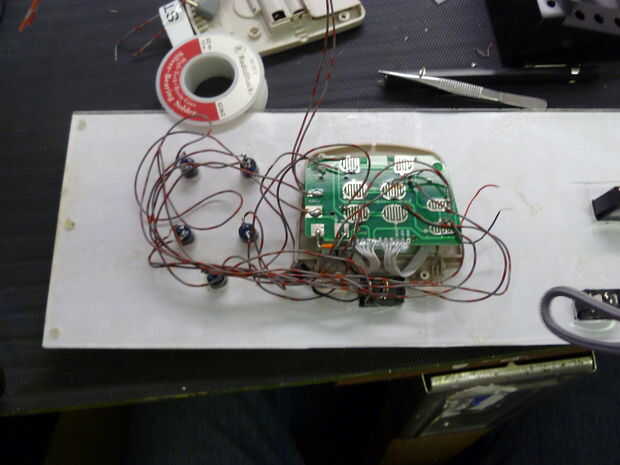

8) de la soldadura de los cables del temporizador/termómetro para interruptores de botón apropiados.
9) no del tornillo en la caja todavía.
Consejos
-Asegúrese de que los conmutadores se alineen con los agujeros o parecerá descuidado.
-Perforación de pequeños agujeros para los cables en la placa de circuito temporizador puede facilitar la soldadura.
-Grapas o Kinkos probablemente puede imprimir y laminar todo si sólo les trae el archivo.
