Paso 1: materiales
Aquí está lo que necesita, dar o tomar algunos artículos
- una nueva cama placa-fundición de aluminio
- adhesivo de silicona de alta temperatura
- 3 x bloques fenólicos o Teflon
- 3 tornillos de cabeza plana #10-32
- Tornillos de balanceo del hilo de rosca de 6 X 6 chapa metálica o plástico
- 3 X rígido resortes que se ajustan sobre los tornillos de #10
- una sierra, un taladro, una regla y prensa útil pero no esencial-taladro, fresadora, sierras, avellanadora, grifo 10-32
Me gusta usar las placas de cama de aluminio. Son térmicamente conductivos, así se calienta uniformemente, y siempre no rompan. También, desemejante del vidrio, fácilmente puede perforar agujeros en el aluminio. Pero no cualquier viejo aluminio. Placa de aluminio normalmente se saca o rodado y tendrá siempre una curva. Eso no funciona. Tienes que conseguir la materia de derecho. Estoy hablando de "fundición de aluminio placa de los útiles", a veces llamada "placa de jig de aluminio fundido". Se vende bajo marcas como «MIC6» o "ALTA 5", lo puede conseguir de distribuidores en línea de metales tales como rápida metales, metales de supermercado y de decenas de vendedores de Ebay. Lo que hace este material tan bueno para las placas de cama impresora 3D es que viene molido en ambos lados. Utilicé una pieza de 12 "x 12" x 1/4" 5 ALTA que recogí en mi local metales rápido por 40 $.
Reutilizado chasis original de la impresora, que salvó un montón de tiempo y esfuerzo ya que no tengo que poner hacia fuera y los agujeros para el montaje de los rodamientos. Corte a cerca de 50% del material original para reducir el peso, que trae para arriba un punto importante. 1/4" placa de aluminio fundido pesa cerca de 2 X tanto como el cristal original. Cuando aumentas la masa en movimiento que tenga que cambiar la configuración de aceleración de la impresora, dependiendo del par del motor. Más en eso más tarde...

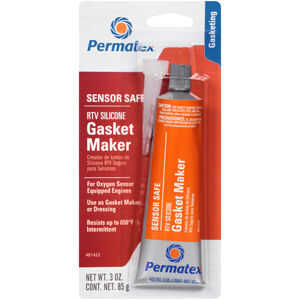

La silicona de alta temperatura se utiliza para conectar el calentador a la nueva placa de cama. Puede obtener este material en cualquier tienda de auto partes para cerca de $5 al tubo. Buscar juntas/adhesivo de silicona de alta temperatura.

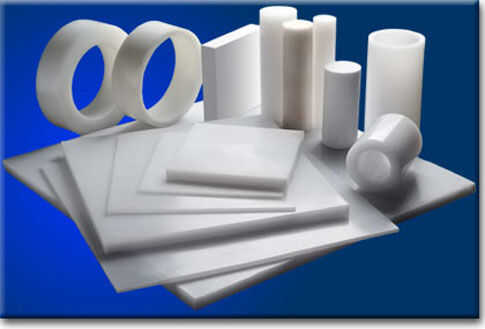

Utiliza bloques de Teflon para apoyar la nueva cama. No tiene problemas con la temperatura de la placa de cama y es muy fácil de cortar y perforar. Usted puede encontrar pequeñas piezas de teflón (aka PTFE) en las tiendas de plásticos locales o a través de ebay. Fenólica debe aceptar a estas temperaturas también. Se puede utilizar cualquier material que sea resistente al calor y fácil de cortar y perforar. No utilice madera, MDF, PLA impresa o incluso impresos ABS. Necesita estable térmicamente aislante para este trabajo. No cuesta más de $5 para una pieza de teflón que se puede cortar para arriba para hacer los soportes.

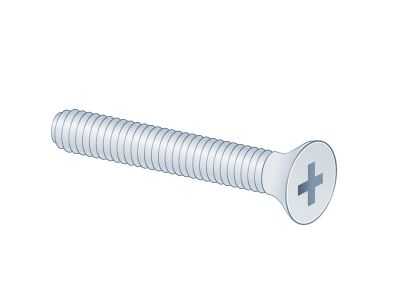

Utilicé tornillos niveladores de la cama #10-32 porque son bastante resistentes y los hilos de rosca permite ajuste fino del nivel de cama. Puede utilizar los tornillos tener a mano, pero las cabezas planas son óptimas porque puede Avellane los agujeros en la placa de cama y mantener la cabeza a ras con la parte superior de la placa por lo que no hay nada que golpear en el estirador. Es mejor aprovechar los agujeros de los bloques de Teflon, pero si no tienes un grifo de lo OK - solo perfore un orificio que es un poco más pequeño que el tornillo y el tornillo en ti rodará sus propios hilos.

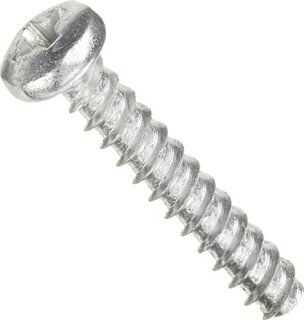

Los bloques de teflón se atornillan en el tren de aterrizaje con hilo plástico #6 tornillos del balanceo. Puede usar casi ningún tornillo para este trabajo, incluyendo tornillos de madera. Perfore orificios piloto de tamaño insuficientes y conducir los tornillos. Va a estar bien. No te preocupes el teflón "arrastramiento". He utilizado este mismo arreglo en la cama imprimir en mi impresora durante más de 2 años sin nada rastrero.
Desea muy rígidos resortes para empujar la placa de cama contra las cabezas de los tornillos niveladores. No, los resortes no están allí para proteger su extrusora en caso de caída cabeza! Si fueran lo suficientemente suaves como para, la placa le rebotan cada vez que invierte y eso será malo para la calidad de impresión. Allí no protege el extrusor de un choque de cabeza, así que como dicen en NYC (o es Jersey?), fageddaboudit.
