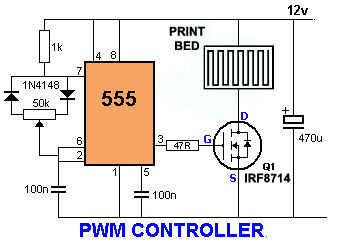

Paso 1: esquema
Encontré un buen circuito para un controlador PWM 555 y lo modificó.
Aquí está la lista:
1. 555 temporizador se puede obtener de Radio Shack
2. IRF8714 Es un MOSFET así que maneje con cuidado es sensible a la estática. Su uso en mi impresora 3D para el extremo caliente de la calefacción y también en otras placas que se han construido en controles de cama caliente.
3. 50K bote que he utilizado tiene un eje largo. Tuve que compensar para que con el 3d impreso vivienda.
4. resistencia de 1 k 1/4 watt
5. resistencia de 47 Ohm 1/4 watt
6 dos diodos 1N4148 éstos tenía por ahí pero se pueden localizar en cualquier tienda en línea como Digikey o Mouser.
7. dos 100n son 100 faradios nano tendrá la parte el número 104 que es 10 a la potencia - 4. (.1 PF)
8. un casquillo electrolítico de 470uF. (Yo no tenía esta uno en mi circuito como lo estuve probando pero sea necesario para la salida que más suave donde la tensión no rampa hacia arriba y hacia abajo.
