Impresora 3D de corte por láser (3 / 9 paso)

Paso 3: Diseño de componentes: caso

Por ejemplo, los ejes de pórtico paralelo deben ser paralelos para evitar atascamiento mientras se mueve.

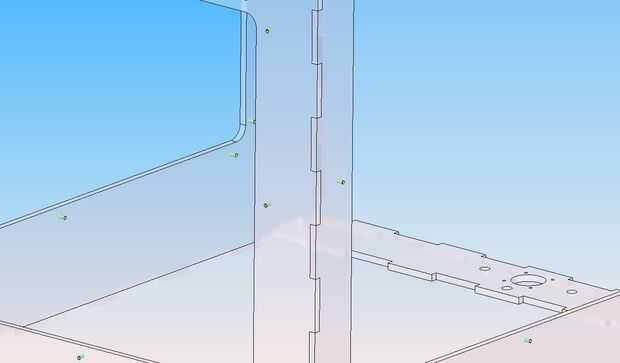

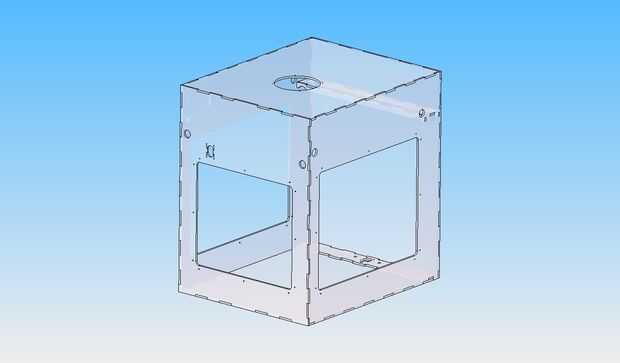

Para tener en cuenta esto, evité los soportes o cualquier perforación yo mismo.  Lo esto representó es apoyándose en una cortadora láser para hacer todo el trabajo.  El caso es más que un caso, es también la estructura y chasis para todo el conjunto.  Puesto que los paneles de determinan la forma y la calidad de la parte final.  Cada uno de los paneles tienen lengüetas entrelazadas, al igual que los diseños originales de Makerbot.

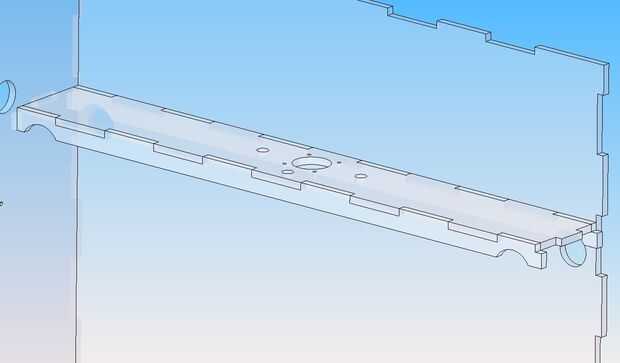

El diseño es bastante simples, no complejas de curvas o pasos de difícil ensamblaje.  Diseñé en todos los soportes necesarios para sostener el equipo. En la parte posterior, hay un "estante" para sostener el motor eje z y los ejes que se usa para sostener el espacio de trabajo.  Ya que el caso también será un armario de calor todas las piezas (motores, rodamientos, etc.) estarán sujetos a temperaturas más altas.  Los únicos componentes que realmente me preocupa son los motores.  Así que los motores que va a hacer la obra más (x y y hachas) se montan fuera de la caja para reducir exposición de calor.

Usted notará que hay no hay sujetadores para los paneles de caso.  Hice esto porque tengo la intención de pegar (soldadura solvente) todos los componentes juntos a excepción de la parte superior.  El panel superior simplemente se deslizará en su lugar, que me permita quitar para el mantenimiento y reparación de otras partes de la Asamblea.

Las características adicionales son:

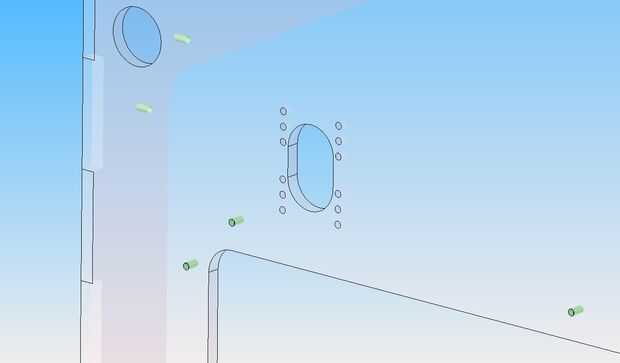

Los patrones de agujero motor se proporcionan y permiten para el tensado de la correa.

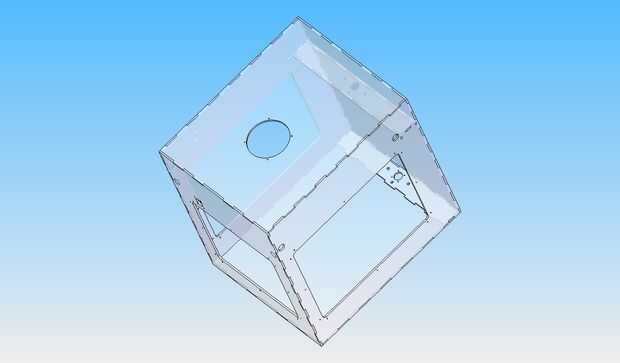

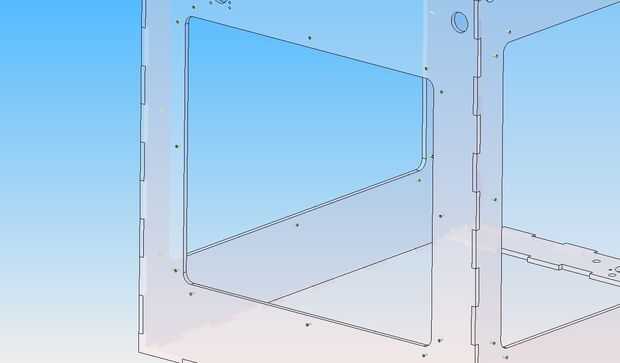

Las tres caras principales tienen ventanas que haz cerradas para controlar temperatura de corrientes de aire cuando las partes grandes del edificio.
