Paso 4: Diseño de componentes: pórtico en paralelo

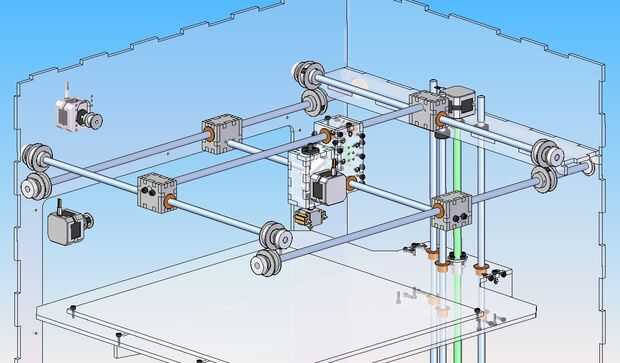

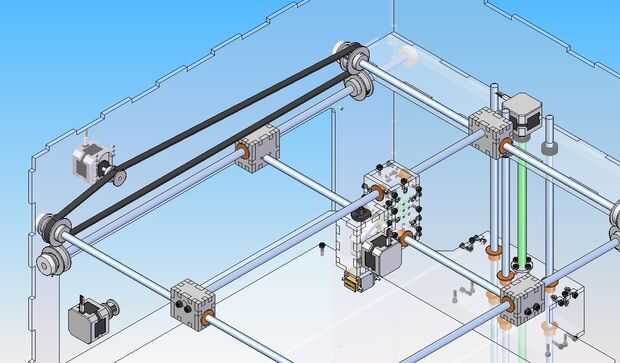

La primera imagen muestra todo el conjunto, y las próxima algunas imágenes muestran detalles de los componentes.

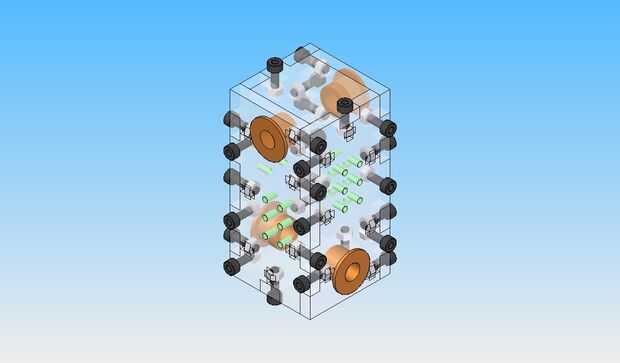

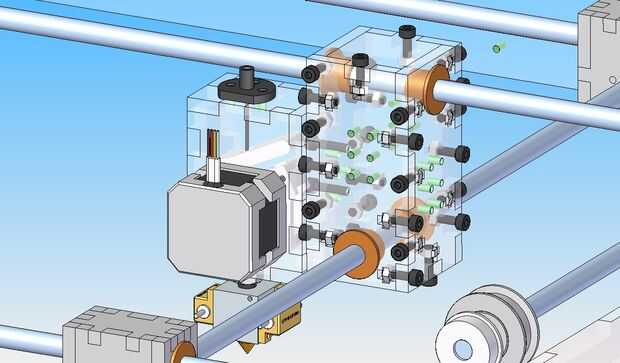

El centro del pórtico es la montura de la extrusora. Esta es la parte más complicada de la Asamblea, pero bastante simple en el. Utiliza el mismo método que se enclavija de pestañas según el caso, pero también utiliza sujetadores de ranuras en t para que puedo desmontar esto en el futuro. No quiero pegar esta parte por si voy a necesitar para los rodamientos de dirección u otros elementos de mantenimiento en el futuro. También he incluido soportes extras para que se podían montar varias extrusoras, u otras herramientas como una dremel, para proporcionar capacidades más adelante por el camino o rendimiento adicional.

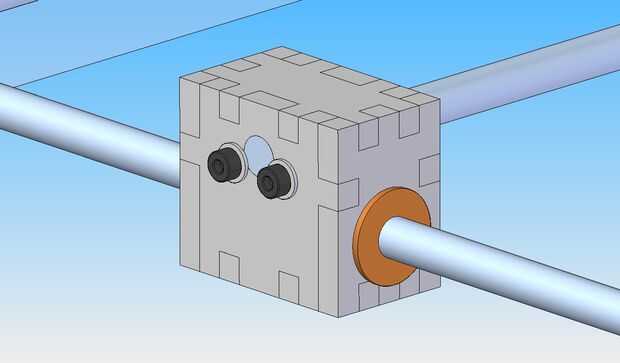

Los reguladores, sin embargo, son pequeños y simplemente pegan. Los ejes fijos se llevan a cabo en lugar por una arandela grande en un perno pequeño.
