Impresora 3D de corte por láser (6 / 9 paso)

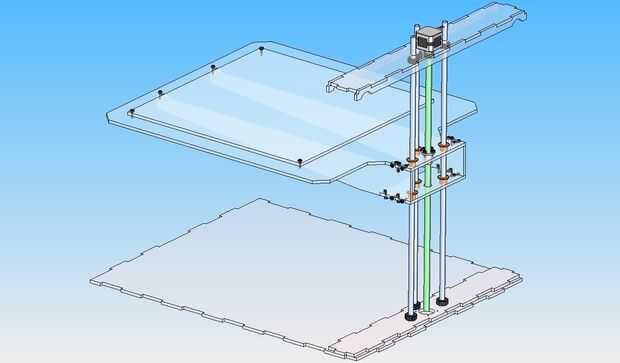

Paso 6: Diseño de componentes: tabla de trabajo

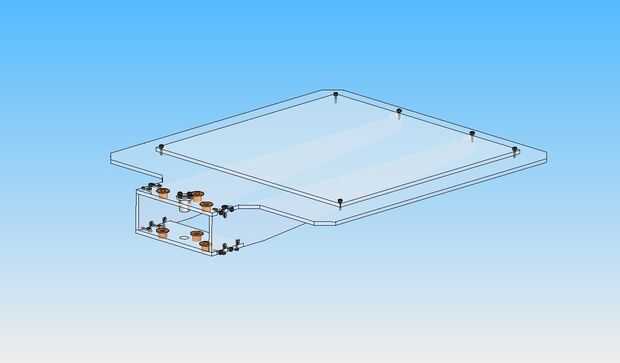

La mesa de trabajo tiene que ser fuerte puesto que tiene que mantener unos cuantos kilos de plástico para las piezas más grandes.  La parte inferior se sujeta por dos grandes refuerzos el palmo entero debajo.

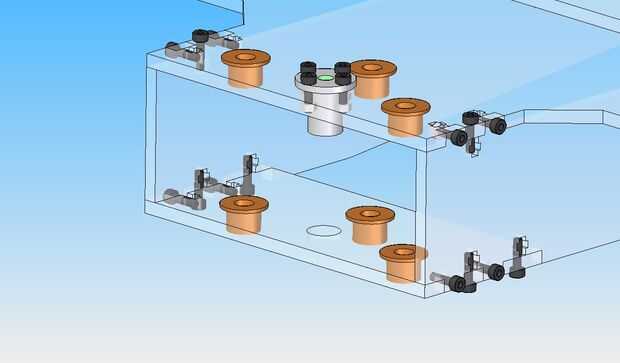

En el área trasera de la mesa de trabajo es el espacio para los rodamientos.  Opté por tres ejes de apoyo ya que el voladizo será alta de piezas más grandes.  Uno de los ejes de compensación proporciona un momento adrizante para contrarrestar el peso de la pieza.  A través del centro es una tuerca Acme para conectarse con el tornillo Acme.

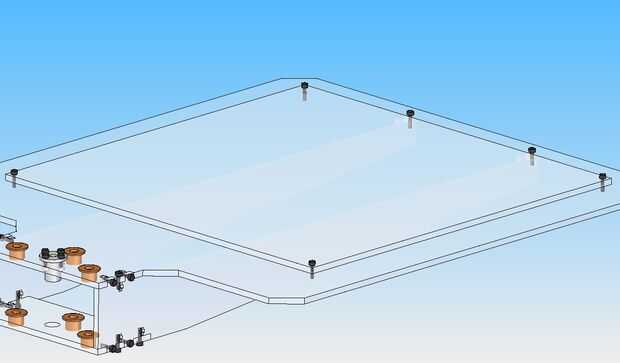

La mesa de trabajo tiene una tapa extraíble/reemplazable para dirección desgaste con el tiempo, o modularidad en el futuro.
