Paso 3: montaje
Las instrucciones de construcción mecánica del vendedor consisten en 15 imágenes para la estructura y mecánica y 5 imágenes para la extrusora. Un dibujo extra muestra cómo instalar el sensor de altura Z. Hay algunos errores, pero en general encontré fácil de seguir. En el curso de investigación de esta impresora miré varios videos de construir así que estaba familiarizado con el proceso general.

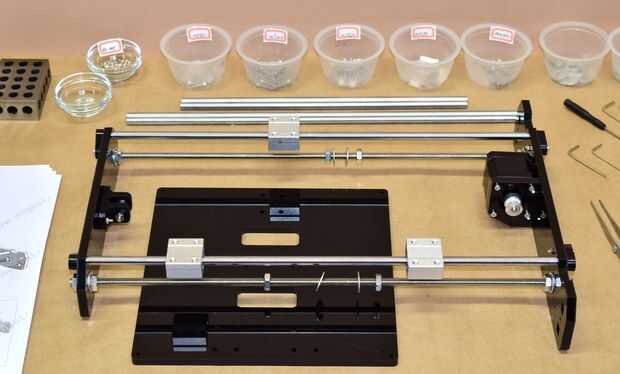

La primera imagen aquí muestra el marco eje y sobre todo montado. Tenga en cuenta unbagged todos los tornillos en los envases pequeños. Transferí las etiquetas de las bolsas a los contenedores para que sea fácil encontrar el tornillo correcto.

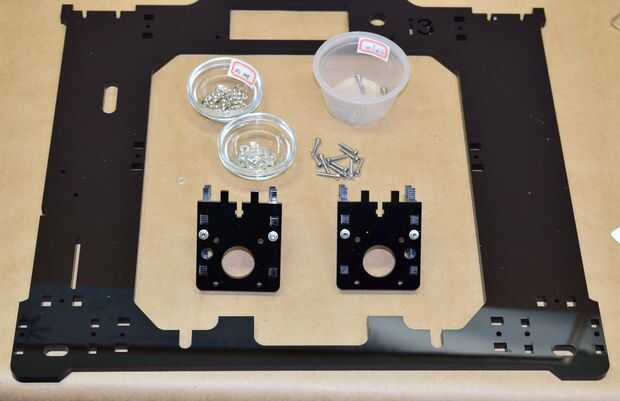

La segunda imagen muestra la estructura y montajes de motor eje z. En otros equipos estos se imprimen normalmente, pero en el kit de Migbot son cortados con láser desde el mismo acrílico como el marco.
Tenga en cuenta la ubicación de los agujeros para las varillas verticales. Debe ser a la izquierda para la izquierda y a la derecha para el derecho.

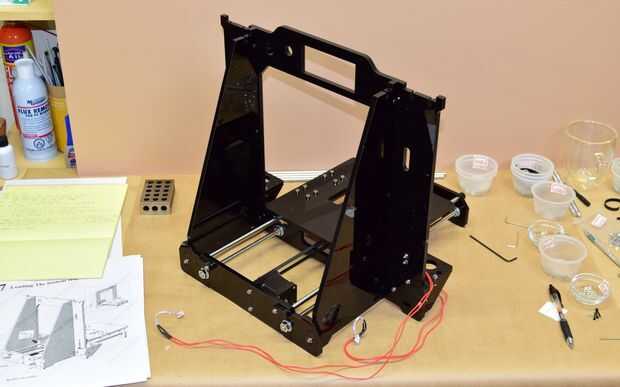

Las imágenes de la tercera muestra la estructura completa y el eje y.

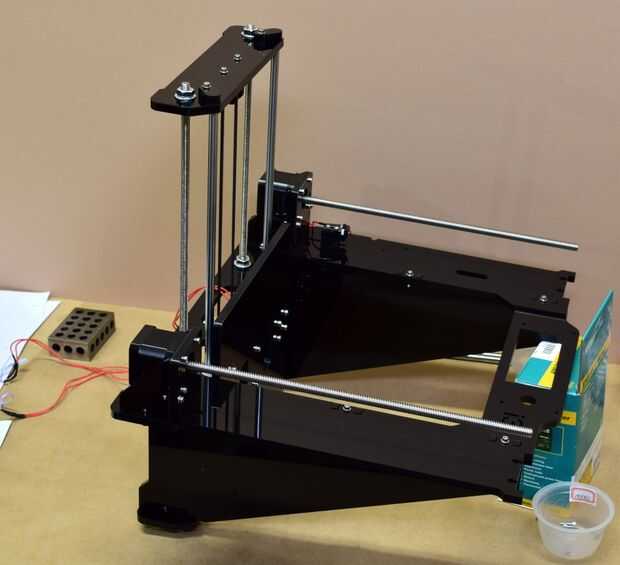

Fotos cuarta muestra cómo posicioné el marco para que pudiera conectar los motores del eje z.
