Paso 4: Extrusora y correcciones de eje x

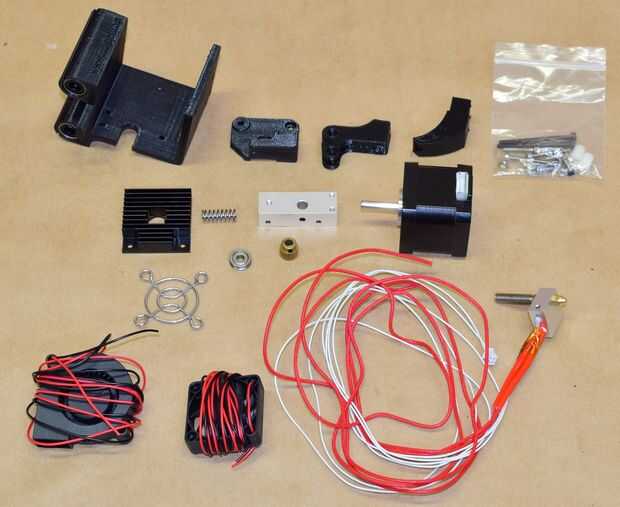

Debe montar la extrusora antes de instalar el hardware del eje x. Las instrucciones son bastante claras, sin embargo, sin embargo, lo hice a través de algunos temas. En primer lugar, como se muestra en la segunda foto, algunos orificios no coinciden. En lugar de esperar por un reemplazo de China, hice los agujeros un poco más grandes, que permitió suficiente margen de maniobra para los tornillos de 3 mm largo caber en el motor.

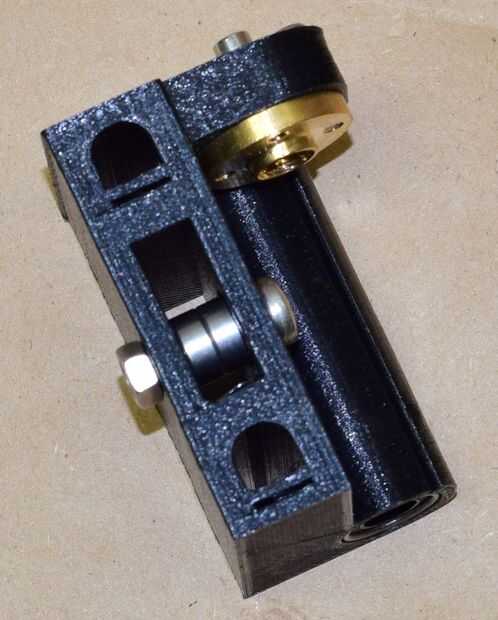

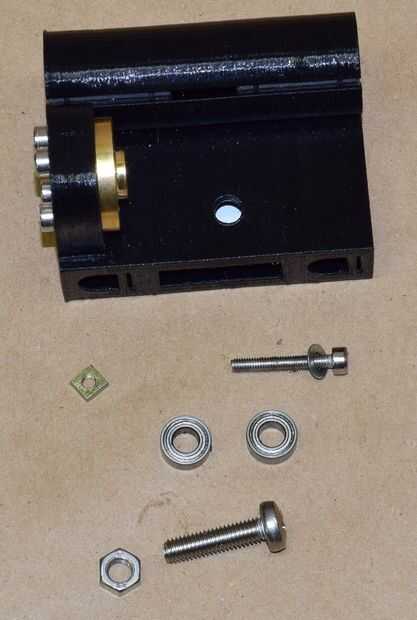

Entonces, como yo estaba montando los componentes del eje x me di cuenta de algo raro sobre la correa. Un tornillo de 3mm iba a través de orificios de 5mm en el plástico impreso, con 2 cojinetes, también con 5mm diámetro interior. Debido a imperfecciones de impresión, este tornillo estaba sentado en un ángulo. No bonita! En mi mesa de trabajo las fuentes he encontrado un tornillo 5 x 20 mm que se adaptan muy bien a través del plástico y rodamientos, perpendiculares al recorrido de la correa. La cabeza y la tuerca son lo suficientemente grandes para sentarse directamente en el plástico. Ya que no pude apretar la tuerca mucho sin doblar el plástico, solía armario hilo Sujete en su lugar.

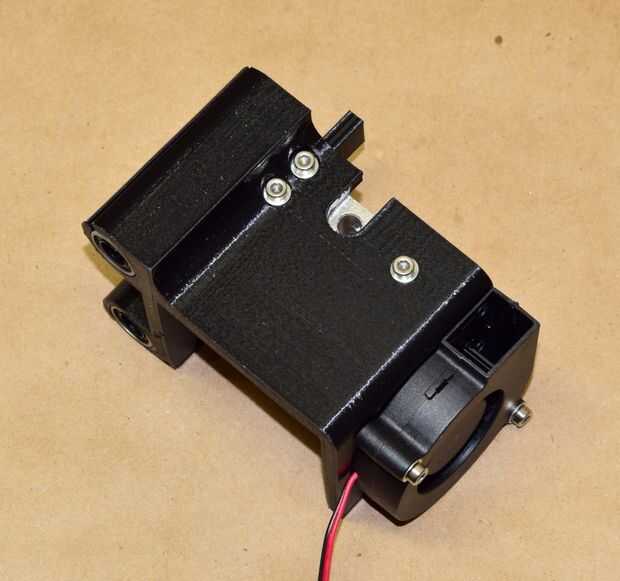

Yo estaba montando, me di cuenta de que cualquier orificios de tornillo en una pieza impresa que son paralelos a las capas de impresión tienen imperfecciones por lo que las cabezas y las tuercas de los tornillos no tienen una superficie lisa para participar. Añadiendo arandelas debajo de las cabezas y las tuercas, la presión se transmite a la zona más allá de las imperfecciones y a más capas de plástico impreso. La última imagen muestra un ejemplo de arandelas añadidos.
