Paso 5: Cableado y primera impresión
En comparación con algunas de las instrucciones de construcción y vídeos que he visto de otros kits, este facilita el cableado. Todos los cables para los motores, finales de carrera y sensores térmicos tienen tapones de conexión. Sólo el ventilador, cama caliente, extremo caliente y cables de potencia necesitan para ser despojado y se insertan en terminales de tornillo. No se requiere ninguna soldadura. Estoy un poco quisquillosos acerca de cableado por lo que la lata los extremos de los cables pelados para evitar que se deshilache. También estaba contento con el trabajo de soldado en la cama caliente para eliminar todos los globos de soldadura original, volver a recortar los cables y soldar a mi satisfacción. Entonces recobré el cableado expuesto con trozos de cinta de Kapton.
Tenga cuidado al instalar la fuente de alimentación. Mina tiene un selector de 110V/220V interruptor en lo que a 220V. Asegúrese de configurar esto para el voltaje correcto para su localidad. En posible caso, desde que vivo en los Estados Unidos, me puse a 110V. Otras fuentes de alimentación de este tipo son auto-detecting y no tienen un interruptor selector. Siempre es bueno comprobar, sin embargo, sólo para asegurarse.
Los cerebros de la impresora es una Base MKS V1.2. Este es esencialmente un mashup de un Arduino Mega 2560 y un 1.4 de rampas en superficie, en lugar de zócalo, controladores de motor. Información sobre esta placa es escasa - la RepRap Wiki tiene pocos detalles.

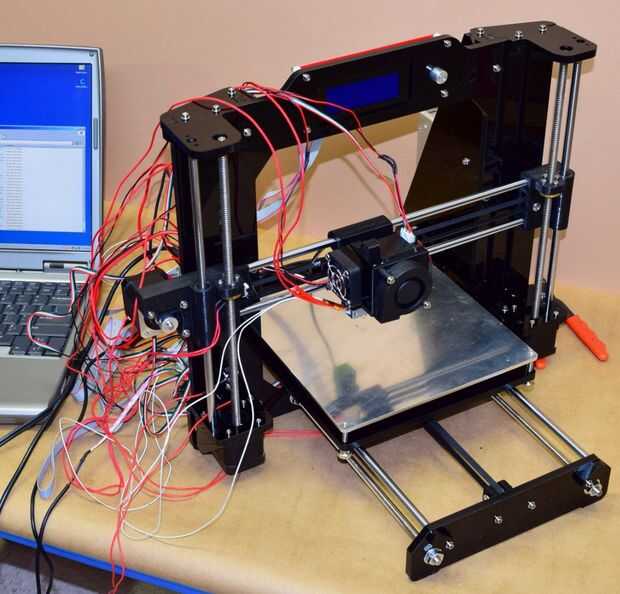

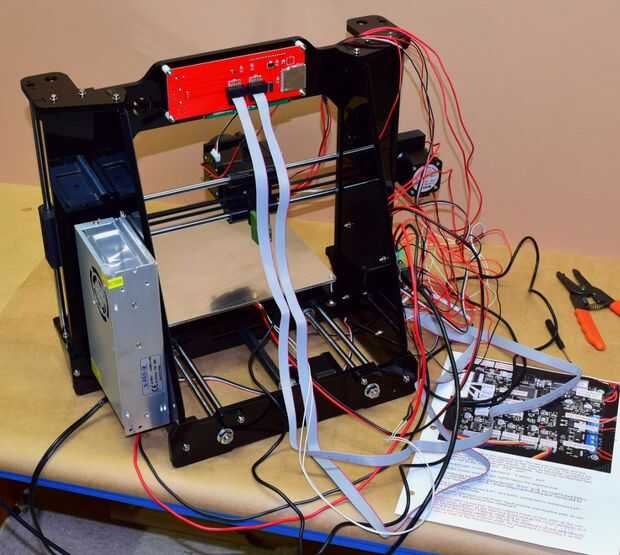

Aquí están algunas imágenes de mi cableado inicial. Sé que parece nido de rata pero quería asegurarse de que todo funciona antes de que traté de organizar los cables. Los cables de cinta original de la pantalla LCD son un poco cortos, usé para probar algunos de mis más. Una vez que limpié las conexiones eléctricas los cables originales trabajaban OK.
Pasé unas 12 horas en llegar a este punto. Tener un juguete nuevo, naturalmente quiero probarlo.
No voy a entrar en los detalles de nivelación de la cama, ajuste de altura de la boquilla, métodos de preparación de cama, filamentos para utilizar y así sucesivamente. Para ello, Google es tu amigo y la Wiki de RepRap tiene muchos artículos para principiantes de educar. Cualquier búsqueda de Google que incluye "3D" y algún tema proporcionará un número de respuestas excelentes y competentes.
(Reproducir música mientras investigaban impresora 3D cama de nivelación, ajuste de Z, preparación de la cama y cualquier artículo que capturan su imaginación).

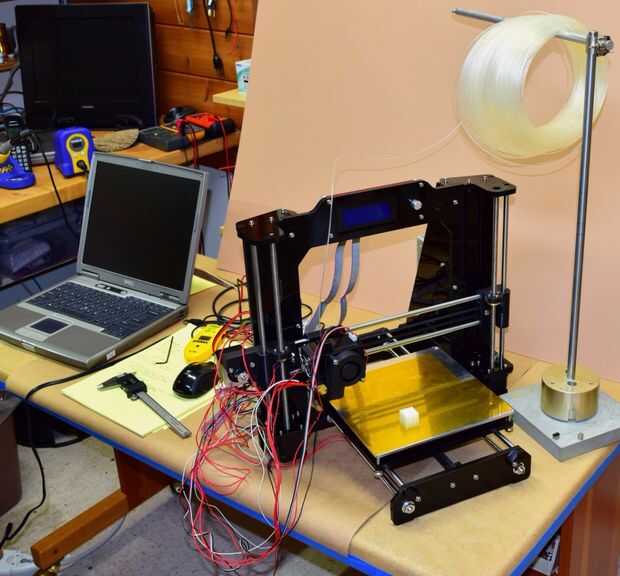

Me he cargado el software de Cura proporcionado por el proveedor y todo el texto apareciera tan poco cajas cuadradas. Al parecer, tengo la versión en chino. No hay problema. Es la alegría de software de código abierto - puedo ir al Cura software página en el sitio Ultimaker para descargar y obtener una copia fresca allí. El vendedor chino proporciona imágenes de las pantallas de configuración recomendada. Siguió ésos, descargar un cubo de 20mm en Thingiverse, preparó y enviaban a la impresora. 45 minutos más tarde tuve un cubo plástico agradable!
