Impresora 3D de la Prusa I3 de Migbot - montaje y uso (7 / 16 paso)

Paso 7: Selección de Software

Cuando investigué varias impresoras 3D y vieron construir manuales y vídeos, he encontrado varios cliff-hangers. Vendría al final de un manual de Prusa Mendel bellamente ilustrado, y terminó con las conexiones de cableado a la placa electrónica. Nada se dijo de software. Encontré esto repetidamente, y lo mismo vale para el kit de Migbot I3. Al parecer, todo el mundo pero sabe cómo instalar y utilizar el software. ¡ No!

Me di a un curso corto de impresión 3D mediante la lectura de artículos en el Wiki de RepRapy googlear. Encontré mi experiencia con routers CNC para ser muy útil, ya que los principios de diseño y hardware subyacentes son los mismos. A continuación es un breve resumen de la cadena de herramientas software impresión 3D.

Diseño: El primer paso es diseñar algo. Hay muchos paquetes de diseño en 3D. Si eres un profesional que utilice algo como AutoCad o Solidworks. También puede utilizar software libre como TinkerCad y Sketchup. También puede encontrar objetos confeccionados en una biblioteca como Thingiverse. Una vez tengas tu diseño, guardar un archivo digital que en formato STL. Este archivo se envía al software de corte.

Conversión a gcodes: El software de corte, como Cura y Slic3r, convierte el objeto sólido representado por el archivo STL en un archivo de gcodes. Gcodes son comandos muy literales para el control de la impresora 3D. Los comandos reales variará dependiendo del tipo de impresora. El Migbot es un dispositivo de fundido deposición Modeling (FDM). También se puede ver que esto conoce como FFF, que está parado para la fabricación de filamento fundido. Estos son nombres de lujo sólo para arrojar a chorros hacia fuera capas de plástico fundido. Los gcodes Dile a la impresora qué temperaturas para ajustar la cama y extrusora. Luego, los gcodes desplace la extrusora a específica x, y, z coordenadas y extrusiones de plástico suave que se adhiere a las capas ya colocadas.

Firmware: La pieza final del software es el firmware de la impresora. Esto acepta el archivo de gcodes y los traduce en movimientos reales del motor. El Arduino Mega 2560 y rampas de combinaciones de hardware y sus clones, esto es generalmente Marlin.

Control de la impresora: También puede ser software adicional que permite el control manual de la impresora. Se suele utilizar para configurar la impresora y enviar el archivo de gcodes a la impresora. Algunas impresoras, el Migbot incluido, permiten cargar el archivo de gcode en una tarjeta SD y un lector de tarjetas conectado al controlador lee el archivo, permitiendo para la producción independiente que no implique una computadora. Mientras que esto puede no ser un problema cuando tienes sólo una impresora, si estás haciendo cualquier impresión grave terminaras con varios, porque tarda tanto tiempo para imprimir algo. Cuando esto sucede, es bueno imprimir independiente.

Miré en las opciones de software y terminó con la siguiente configuración:

  • Hacer mi trabajo de diseño en una estación de trabajo pesado con monitores grandes, mucha memoria y un procesador rápido.
  • Dell Inspiron D610 sobra ordenador portátil con Windows XP se conecta al controlador de impresora mediante USB.
  • Para administrar la impresora utilizo Pronterface. Usar esto para el ajuste, precalentamiento y enviar manualmente gcodes a la impresora.

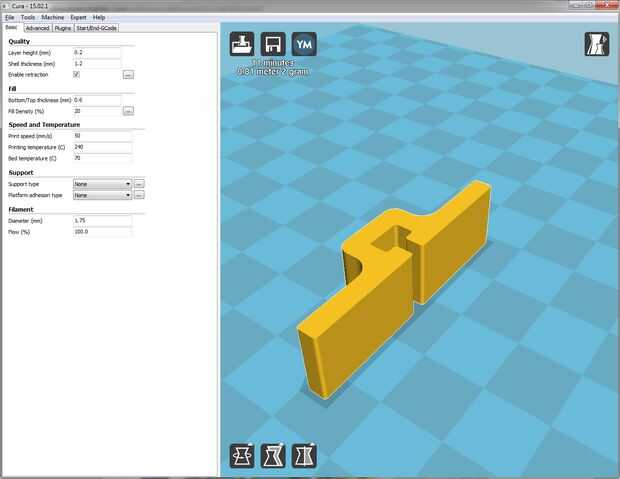

  • Yo uso Slic3r para preparación de gcode. Prefiero la interfaz y opciones de Cura.
  • El firmware de Marlin en el controlador encarga de la impresión real...
