Impresora 3D de mezcla de Color RGB acero - marco de acero, bajo costo, (9 / 19 paso)

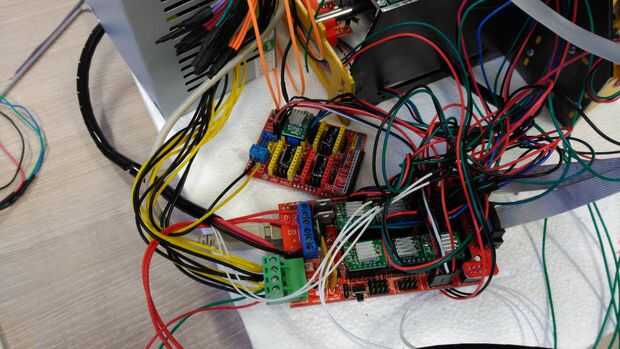

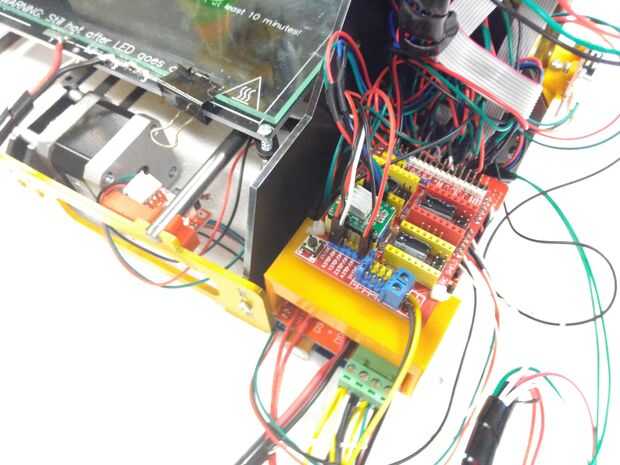

Paso 9: Cableado la Eletronics

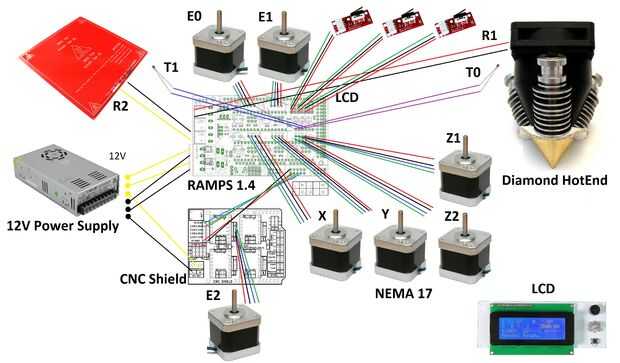

Siga el diagrama de cableado y todas las conexiones.

Lista de componentes:

1 - Arduino Mega 2560

1 - rampas 1.4

1 - Arduino CNC escudo

6 - micro controladores paso a paso (x y z E0 E1 E2)

7 - motores Nema 17

3 - mecánica topes

1 - 12V alimentación

1 - 12V cama de calor

2-100k ohm termocuplas

1 - 1 resistencia para calentar el Hotend diamante
