Paso 2: Cortar y girar las placas de aluminio...
Cortar las placas de la Sierra

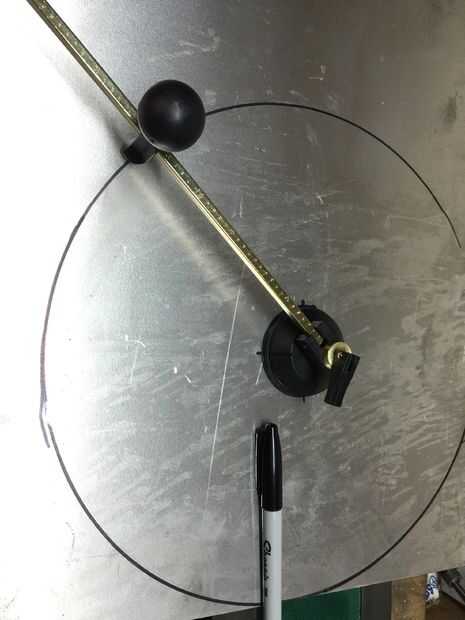

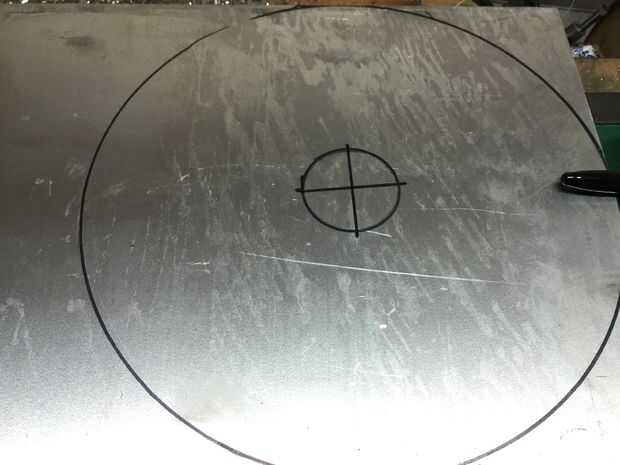

Marque el círculo en cada placa de aluminio. Puede usar una cama caliente existente como guía. Después de marcar el círculo, marque el centro del círculo. Utilicé el cortador de círculo de cristal para buscar y marque el centro del círculo.

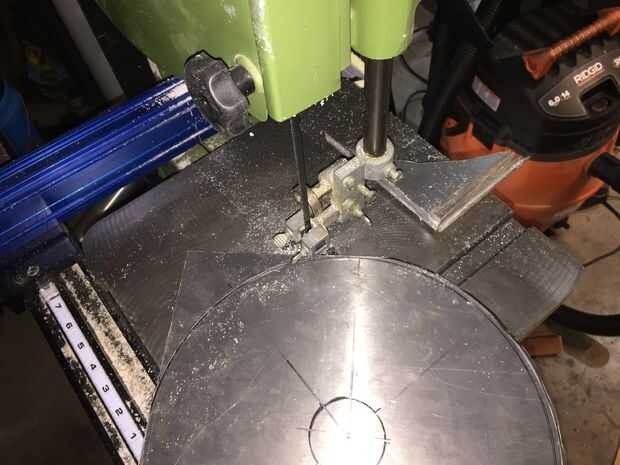

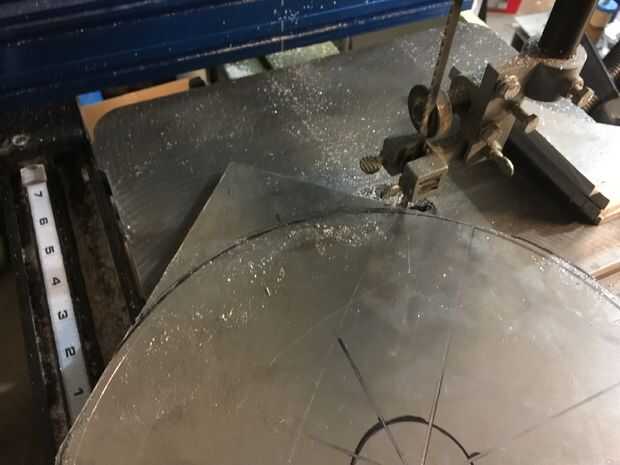

Luego corte los círculos en una sierra de banda o algo similar. Los bordes serán ásperos y se convertirá en el torno

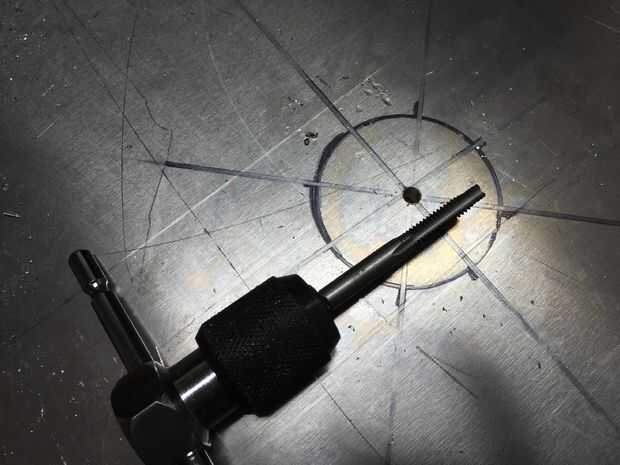

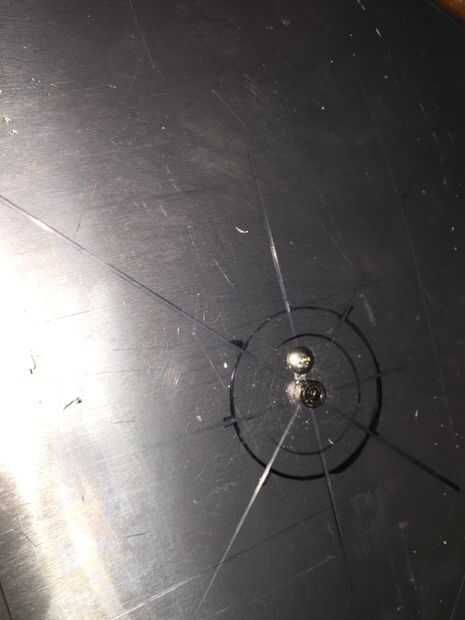

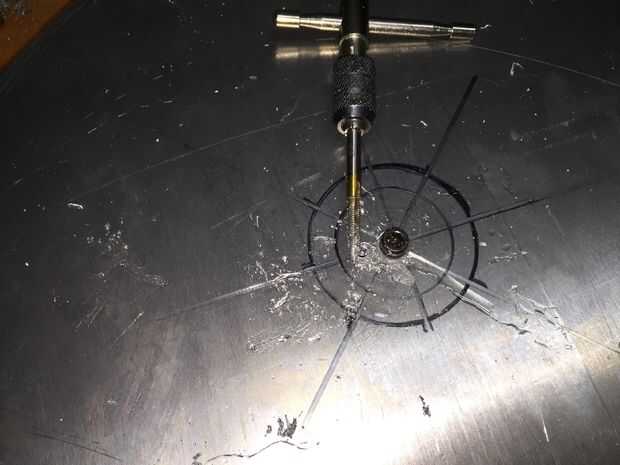

Taladre un agujero de #7 por cada centro del círculo y rosca con llave de 1/4"-20.
Hacer una herramienta de torneado
Frente y a un pedazo de la acción de la barra redonda aproximadamente 2 pulgadas de largo (de 1.5" de diámetro de quizás). Luego use un taladro de centro y una broca #7 para perforar cerca de 1 pulgada en el centro.

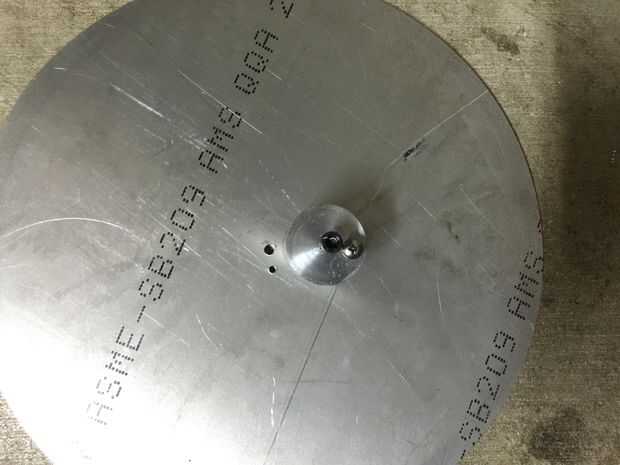

A continuación, utilice una llave de 1/4"-20 para el agujero del hilo de rosca. La placa de aluminio se unirá a esta pieza con un perno de 1/4"-20. Otro agujero puede ser perforado a través de la placa de aluminio y en la barra y luego rosca (yo usé un golpecito #8-32) para que otro perno puede sujetar la placa a la barra e impedir que se suelta durante el rodaje. Ver las fotos para obtener un ejemplo de esta herramienta.
Activar las placas

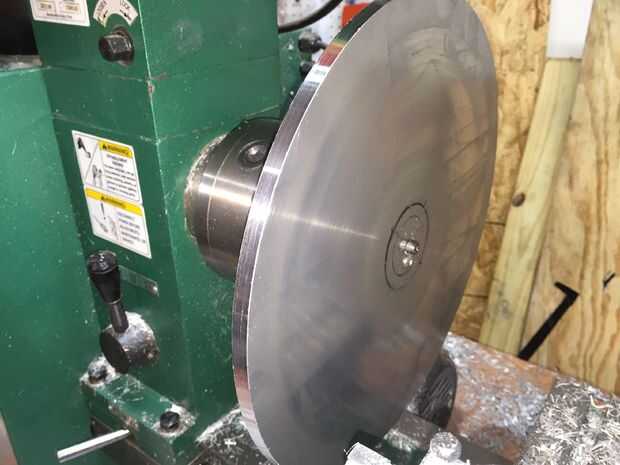

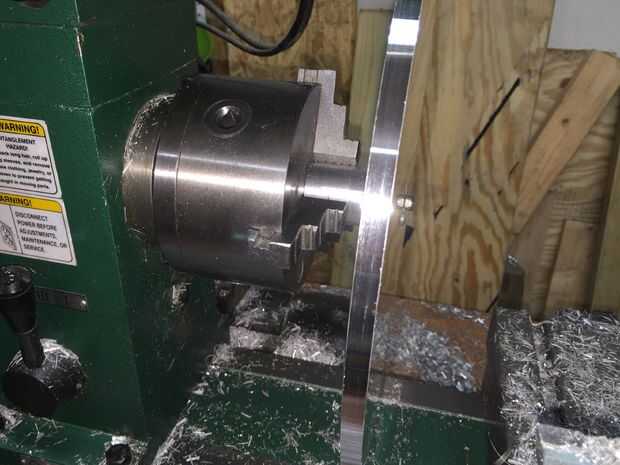

Después de colocar la herramienta de torneado / post, lo asegure en el mandril del torno y con cuidado (lentamente) gire la placa y quitar las asperezas como se muestra en este video:
Hacer esto para cada placa producir agradable, redondo, liso placas el diámetro adecuado para su impresora. Una herramienta de desbarbado tendrá el borde de cada lado de la placa, o puede utilizar un archivo mientras se da vuelta, o un poco para dar un ligero chaflán.
Taladrar, avellanar y aprovechar los agujeros de montaje

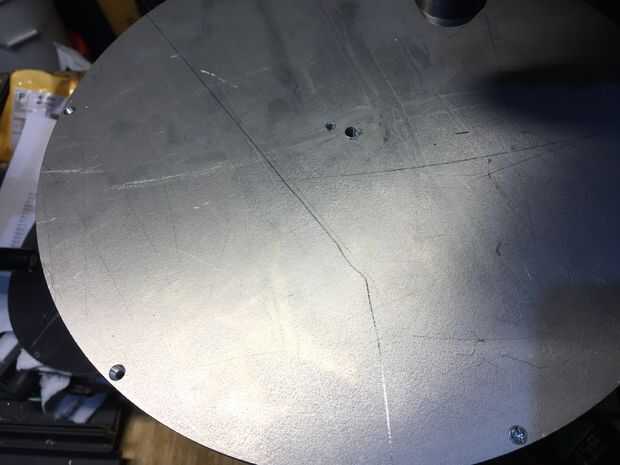

Utilice cinta de doble cara para sostener las placas juntas. También puede utilizar un perno de 1/4"-20 a través del centro para mantenerse centrado. Luego marque y taladre los orificios alrededor de los bordes. Utilicé el antiguo cauce del warped climatizado (presionado plano) para marcar los orificios. Luego perforados cada marca con un taladro de centro para iniciar el agujero y siguió a través de ambas placas con una broca #36.

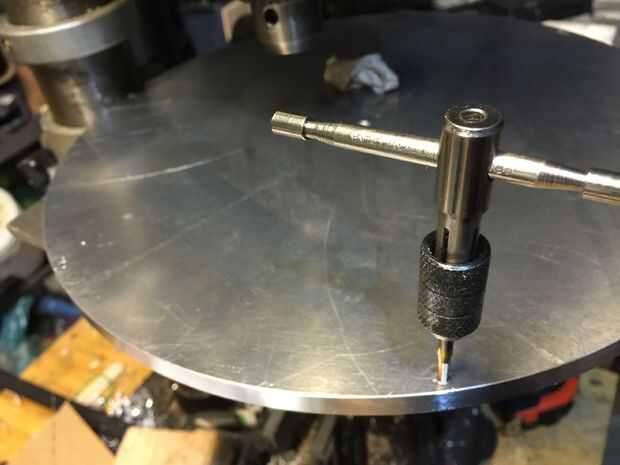

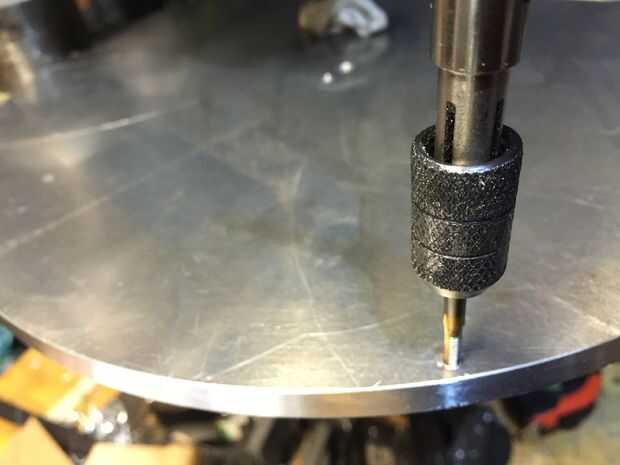

Seleccione una placa a la placa base. Éste se sentará en la base de la impresora y a soportar la placa de cama caliente. Hilo de cada uno de los orificios previamente perforados con un toque de #6-32. SEA cuidadoso al usar el grifo. Un toque de #6 se rompe muy fácilmente! Ir lento, uso mucho aceite y mucha inversión y compensación.

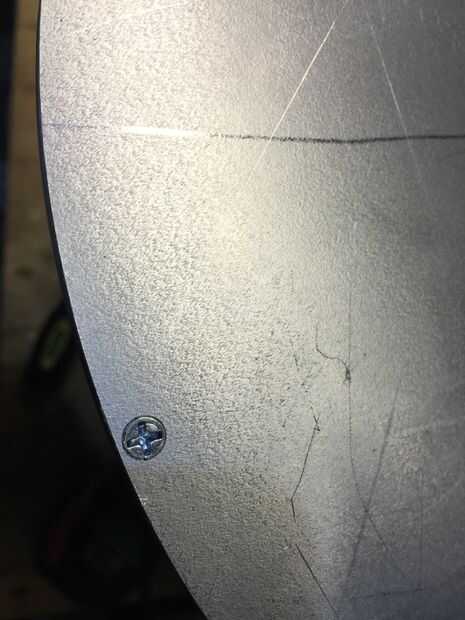

Para la placa caliente, vuelva a perforar cada uno de los orificios con una broca #25 para dejar espacio libre del tornillo #6. Luego utilice una broca de avellanar de tamaño adecuado, para perforar la superficie permitiendo que los tornillos de cabeza plana a nivel o ligeramente por debajo de la superficie de la placa. Utilice una cabeza plana #6 Tornillo de máquina para probar cada agujero avellanado.

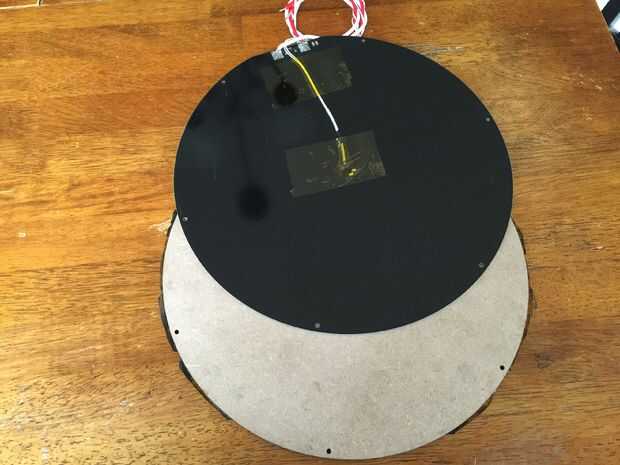

Colocaremos una placa de vidrio sobre la parte superior de la cama caliente. El agujero de 1/4"-20 a la izquierda en el centro se utilizará para permitir que el termistor a tocar la placa de vidrio para que nuestra lectura de la temperatura se reflejarán la temperatura del vidrio, en lugar de la placa de aluminio.
