Paso 4: cableado...
El cableado es muy simple. Se coloque el termistor exactamente del mismo modo fue (o pretende ser) de su vieja cama calentada. Puesto que hay una variedad de rampas y tableros similares por ahí que no voy a mostrar los detalles-consulte el manual de la board.

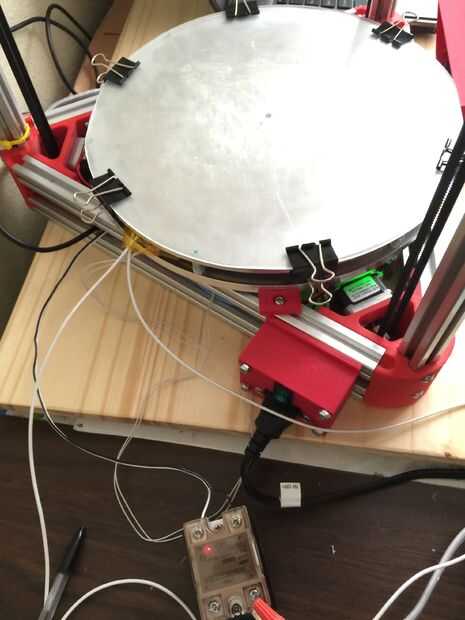

El calentador sin embargo se alimenta el aire acondicionado. Conecte un cable de su calentador a un cable de alimentación de aire acondicionado. Conectar el otro al lado del aire acondicionado de un sólido estado relé. Conecte el otro extremo de su cable de alimentación de aire acondicionado para la climatización terminal en el relé de estado sólido.

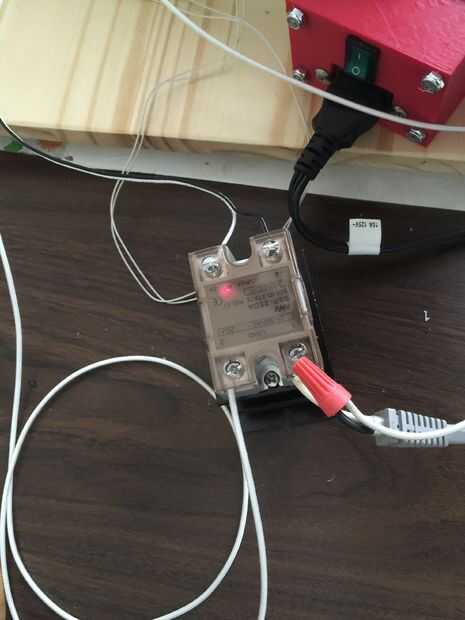

Las terminales de DC en el relé de estado sólido están polarizadas. Conectar el + 3-tablero de regulador 32 voltios lateral a la salida positiva para el calentador en sus rampas (o similar). Conecte la otra terminal de CC al terminal de tierra del calentador de su Consejo Regulador. Si utilizas el mismo rele de estado solido que figuran en la lista de piezas, debe ser bueno para ir a casi todos los tableros de control, porque la mayoría de ellos entregará 12 o 24 voltios para el calentador y el relé puede ser conducido por cualquier cosa desde 3 (incluyendo un Raspberry Pi GPIO) a 32 voltios.
