Paso 14: Correas de ajuste

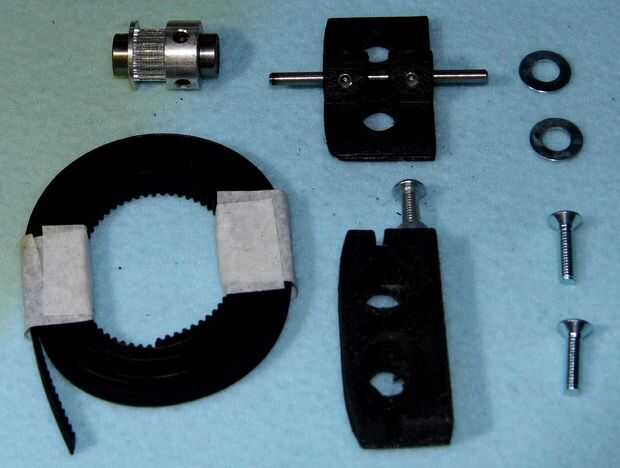

Para cada torre se necesita: un cinturón, una Asamblea de polea, un carro lineal n º 1 (con tornillo M4 + Tuerca), un carro lineal no.2 (con eje de 3mm), 2 tubos de aluminio de 8mm, 2 CSK M4x16 (= contador hundido) tornillos, 2 arandelas M6.

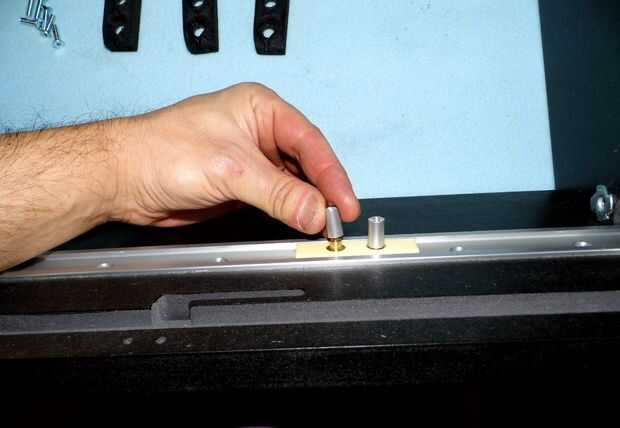

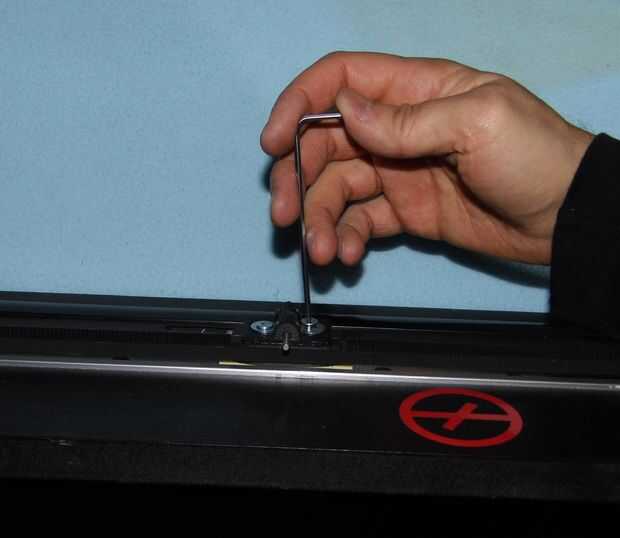

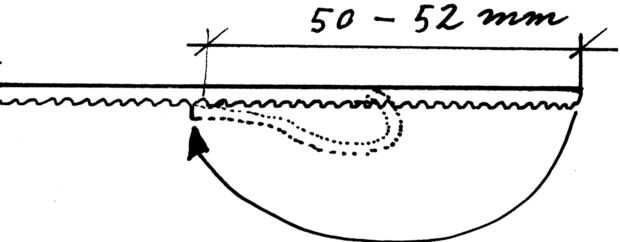

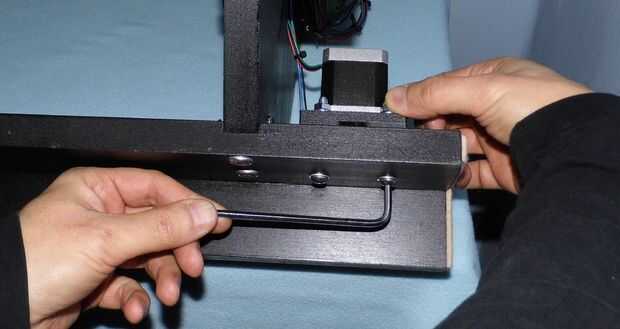

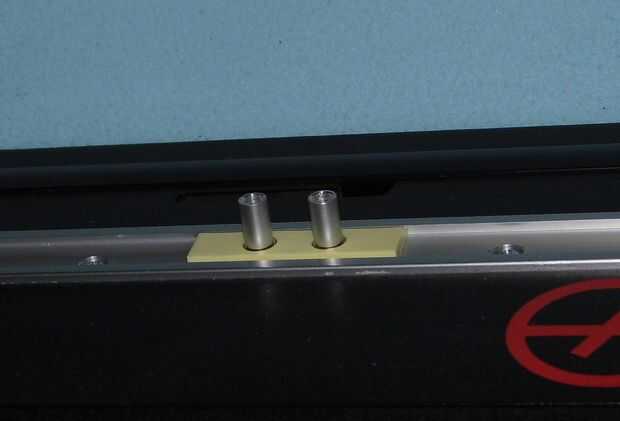

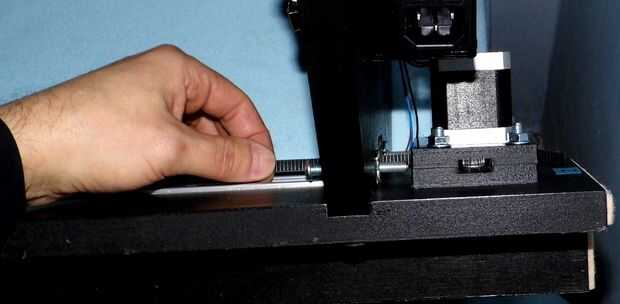

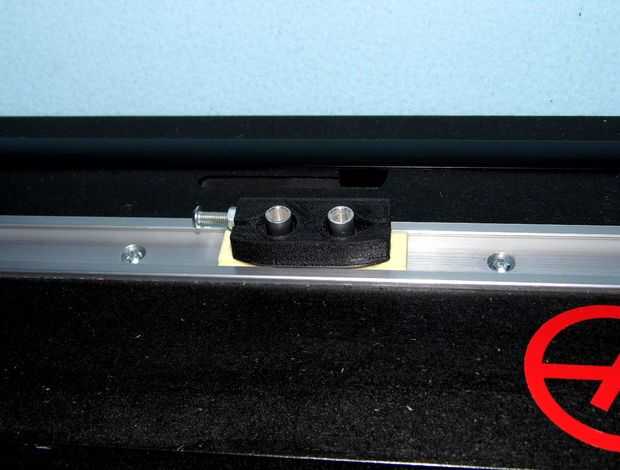

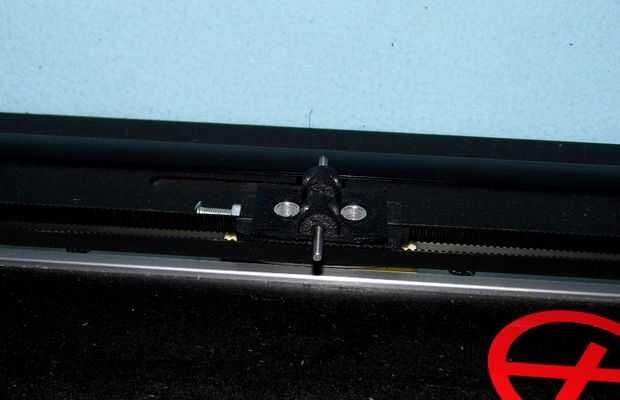

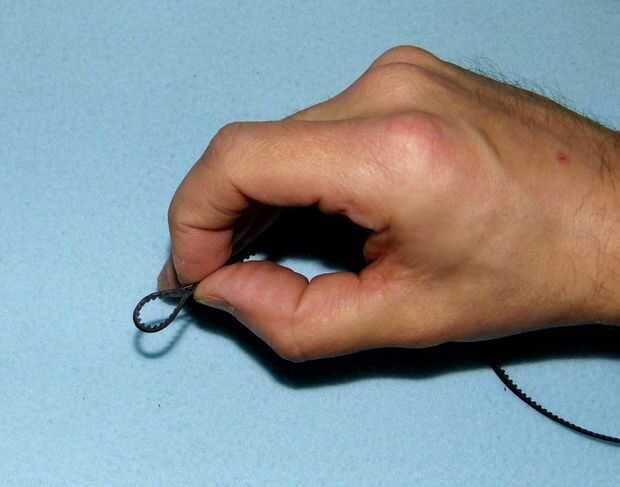

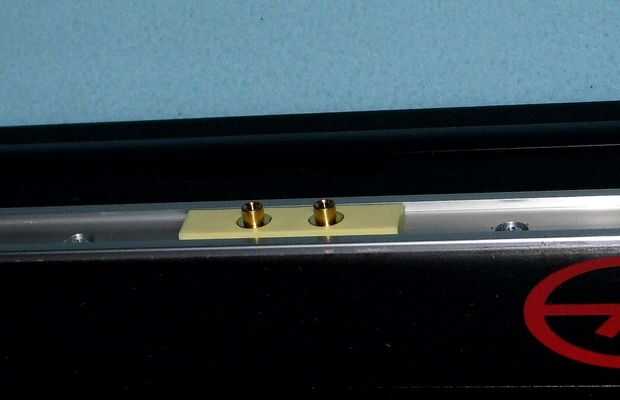

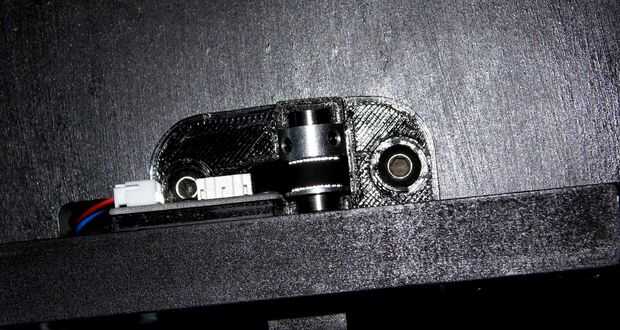

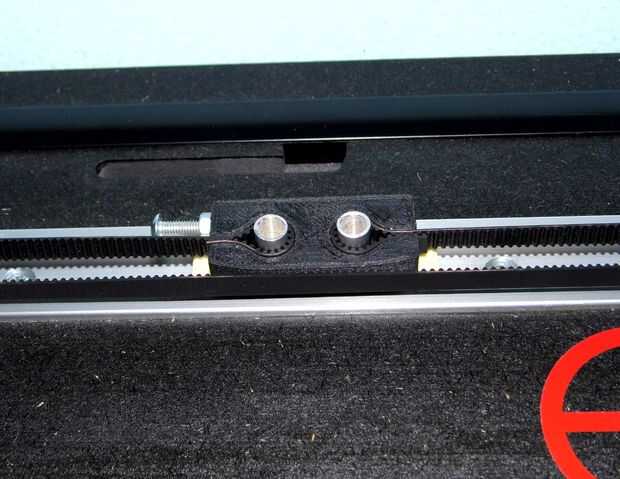

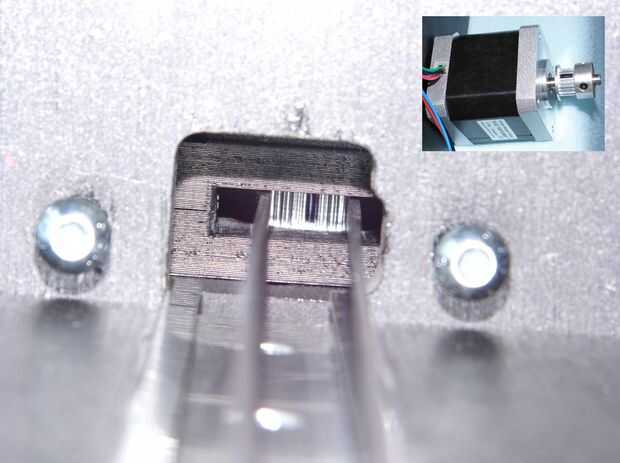

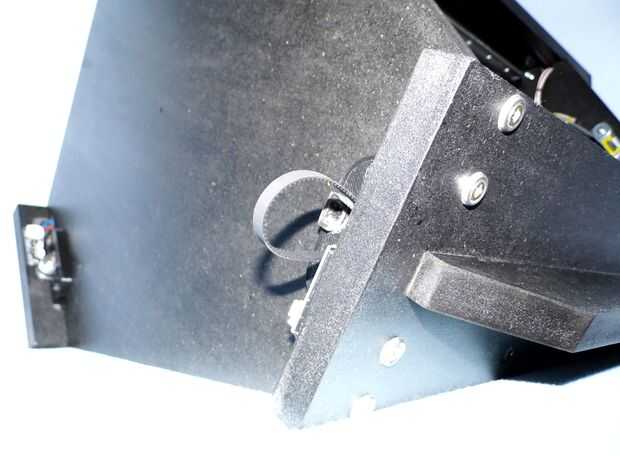

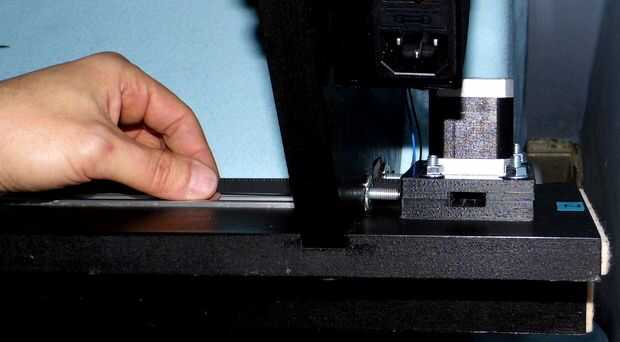

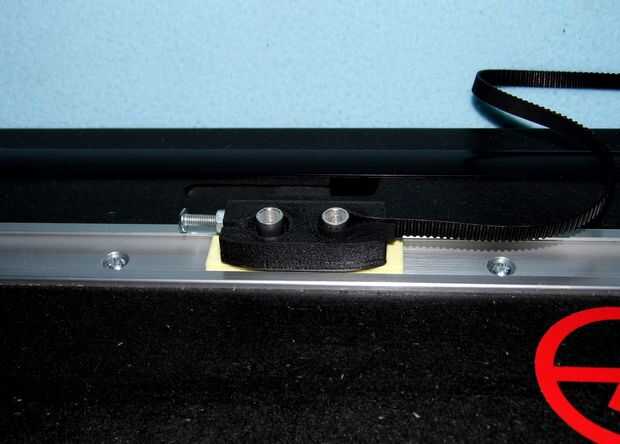

Poner la máquina lateralmente y montar un conjunto de cinturón a la vez. Colocar los dos tubos de aluminio en un carro de cojinete. Ahora empuje lineal carro n º 1 en los tubos, con el tornillo apuntando hacia el tope. Tomar un extremo de una correa y envuélvalo en un lazo como se muestra en el bosquejo. Inicialmente utilizar 52mm, pero si esto resulta demasiado estrecha, utilice 50mm en su lugar. Coloque el lazo sobre el tubo de aluminio más cercana al motor y en el carro Nº 1. Si esto resulta difícil, utilice un destornillador plano a cuidadosamente empujando en el cinturón. La correa alrededor de la polea del motor de alimentación. En el otro extremo, forman un gran lazo con la correa y empuje aunque la abertura del soporte de la polea. Ajustar la unidad de polea y tensar el cinturón al asiento de la Asamblea de polea en el soporte de la polea. (Nota: me gustaria tener los tornillos de ambas poleas apuntando en la misma dirección. Ordene hacerlo, marqué la polea del motor con un marcador permanente en una etapa anterior). Lazo el extremo de la correa como antes (50-52mm) y colocar sobre el tubo restante. Empuje lineal de transporte no.2 (con eje de 3mm) en posición y montar las arandelas y tornillos. Ajustar el par de tornillos M6x50 en el panel base para tensar la correa. Apriete los cuatro tornillos M6x50. Yo personalmente no use una llave de tuercas con brida, pero mantenerlos simplemente con mis dedos. Repita para las otras dos torres.

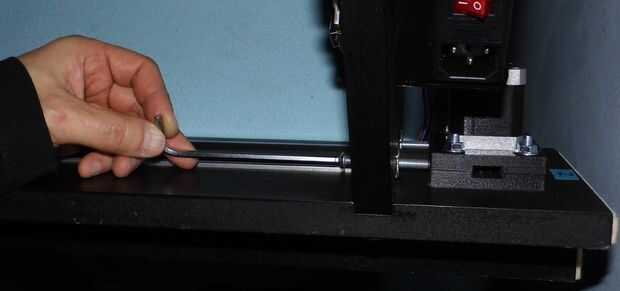

Al montar la correa, asegúrese de que son la longitud adecuada para permitir la adecuada tensión. Usted tiene que juzgar esto por ti mismo, sólo tenga cuidado de no sobre apretar los cinturones se extienden o incluso romperlas. Intente 'twang' como una cuerda de guitarra y asegúrese de que son todos similares en tensión comparando el sonido.
